1.2. Внутренние стеновые панели

Внутренние стеновые панели изготавливают однослойными, толщиной 90 - 160 мм, с гладкими поверхностями под окраску или оклейку обоями. Габаритные размеры панелей – высота H = 2740, 2975, 3040, 3275 мм, длина L=2990 - 5990 мм. Внутренние панели изготавливают (см. рис. 5) глухими без проемов; с проемами; «Г»-образного очертания; «Т»-образными; рамными; арочными.

а б в

г д е

Рис. 5. Внутренние стеновые панели; а – глухая без проемов; б – с проемами;

в – рамная; г – арочная; д – «Г»-образная; e – «Т»-образная

2. Фундаменты под стены панельных зданий

Фундаменты под стены панельных зданий устраивают ленточные и свайные.

2.1. Ленточные фундаменты

Ленточные фундаменты, как правило, устраивают под несущие или самонесущие стены. Они могут быть сборными и монолитными. Наиболее распространены сборные ленточные фундаменты.

Сборные фундаменты состоят из железобетонных и бетонных блоков двух типов (рис. 6):

- стеновые прямоугольные блоки (марки ФБС);

- блок-подушки (марки ФЛ).

Блок-подушки используют для увеличения ширины подошвы фундаментов. Их укладывают на бетонную подготовку толщиной 100 мм. Стеновые блоки укладывают на цементно-песчаном растворе поверх фундаментных подушек. Из таких блоков сооружают стены подвала. При этом фундаменты и стены подвала состоят из нескольких рядов стеновых блоков, уложенных с перевязкой швов. Ниже на рис. 6 представлены сборные блоки ленточных фундаментов.

B

L

Блок-подушки типа ФЛ выполняют двух видов поперечного сечения: трапецевидного (шириной В=800–2400 мм, толщиной t=300, 500 мм) и прямоугольного (шириной В=800 мм, толщиной t=300 мм). Длина блок – подушек составляет от 800 мм до 3200 мм.

L

L

B

B

а б в

Рис. 6. Сборные бетонные блоки ленточных фундаментов:

а – блок-подушка трапециевидного поперечного сечения;

б – блок-подушка прямоугольного поперечного сечения; в – стеновой блок

Стеновые блоки типа ФБС выполняют (высотой t=600 и 300 мм, шириной В=300, 400, 500, 600 мм). Длина блоков составляет 900, 1200, 2400 мм.

Глубина заложения фундамента (d₀) зависит от глубины сезонного промерзания грунтов (h_пром):

d₀ = h_пром +0,25 м. (1)

Ширину подошвы фундамента можно назначить из условия:

b_ф = 2d₀tg 26⁰ + t = 0,9 d₀ + t, (2)

г

Рядовая панель

Панель перекрытия

Цокольная панель высотой 2,1 м

де t = 400 мм – толщина цокольной панели (рис. 7).

Горизонтальная

гидроизоляция

ФБС

26⁰

ФЛ

b_ф

Рис. 7. Сборный ленточный фундамент под стены

2.2. Свайные фундаменты

Свайные фундаменты устраивают при слабых грунтах, залегающих на большую глубину (рис. 8). Наиболее распространены сборные и монолитные сваи. Сборные сваи изготавливают сечением 300х300 мм и длиной от 6,0 до 24,0 м. Монолитные (набивные) сваи имеют диаметр 500-1000 мм и глубину залегания 30 м и более. Сборные сваи забивают дизель – молотом, погружают вдавливанием. Монолитные сваи устраивают непосредственно в грунте из бетона или железобетона с помощью специальных обсадных труб, погружаемых в предварительно устроенные в грунте скважины. Набивные железобетонные сваи применяют при больших нагрузках на фундаменты.

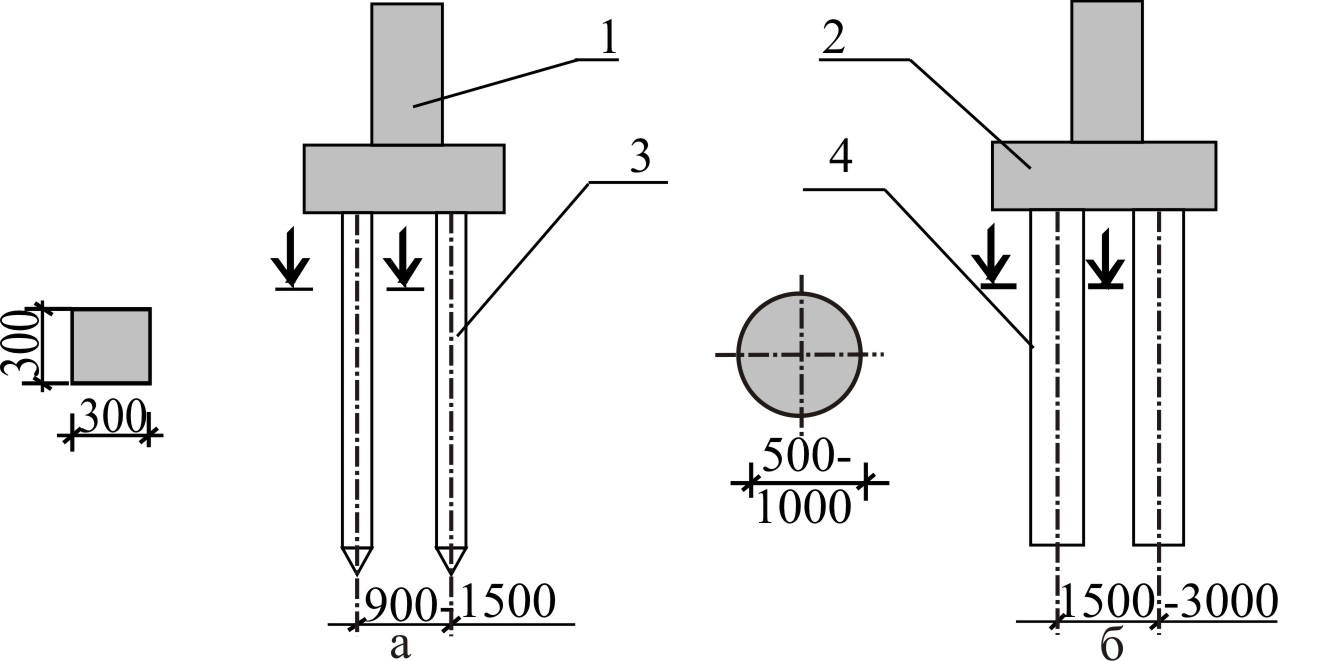

Рис. 8. Свайные фундаменты: а – на забивных сваях; б – на набивных сваях;

1 – стена; 2 – подушка ростверка; 3- сборные призматические железобетонные сваи;

4 – монолитные железобетонные круглого сечения
