Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Саратовский государственный технический университет

Балаковский институт техники, технологии и управления

Многоэтажные бескаркасные здания здания из крупных панелей

Методические указания к проведению практических занятий

по курсу «Архитектура гражданских и промышленных зданий»

для студентов специальности 290300

«Промышленное и гражданское строительство»

дневной формы обучения

Одобрено

редакционно-издательским советом

Балаковского института, техники,

технологии и управления

Балаково 2009

Введение

Методические указания предназначены для проведения практических занятий по дисциплине «Архитектура гражданских и промышленных зданий» для студентов 3 курса специальности ПГС.

В работе рассмотрены конструктивные решения многоэтажных зданий из крупных панелей. Приведены виды конструктивных систем, основные конструкции несущего остова, расчетные схемы несущего остова, методические указания к построению расчетных схем. Приведены примеры.

Методические указания могут быть использованы при выполнения курсового проекта по дисциплине «Архитектура гражданских и промышленных зданий».

В настоящее время есть много примеров применения бескаркасных крупнопанельных зданий. Такие здания применяли для жилых домов, гостиниц, пансионатов, больниц и т.п., в них характерно использование часто расположенных стен и перегородок (рис. 1).

Стеновой несущий остов панельных многоэтажных зданий состоит из вертикальных и горизонтальных сборных плоских унифицированных элементов – стеновых панелей, панелей перекрытий и покрытия.

В панельных зданиях основными несущими конструкциями служат вертикальные диафрагмы, образованные панелями внутренних поперечных или продольных несущих стен, и связывающие их междуэтажные перекрытия. Панели продольных наружных стен навешивают на торцы панелей несущих поперечных стен (навесные стены) или устанавливают на перекрытия (самонесущие стены). Конструктивные системы бескаркасных панельных зданий – это здания с продольными внутренними несущими стенами; с поперечными несущими стенами; с продольными и поперечными несущими стенами.

Шаг несущих стен и высоту этажей выбирают в соответствии с требованиями типизации элементов конструкции и унификации габаритных параметров.

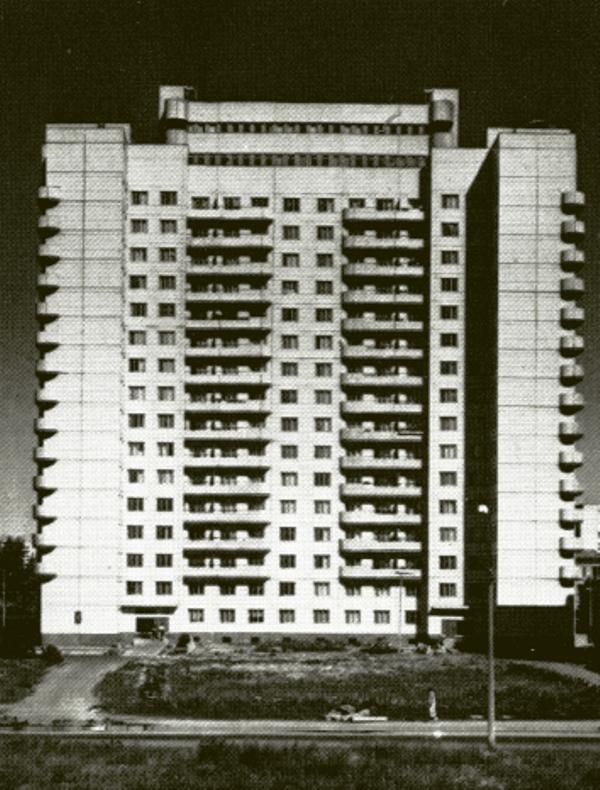

Рис. 1. Крупнопанельные жилые дома

1. Стены из крупных панелей

В бескаркасных крупнопанельных зданиях, в зависимости от принятой конструктивной системы, наружные и внутренние стены могут быть навесными, самонесущими и несущими (табл. 1).

Таблица 1

Зависимость типа стен от конструктивных систем

Тип несущей системы	Конструктивная система	Тип стен
Бескаркасный	С продольными несущими стенами	Продольные - несущие Поперечные - самонесущие
	С поперечными несущими стенами	Поперечные - несущие Продольные - навесные или самонесущие
