Типы проходок экскаваторов.

Таблица 5.

№№	Наименование схемы	B2/R	Эскиз схемы подготовки экскаватора
1	2	3	4

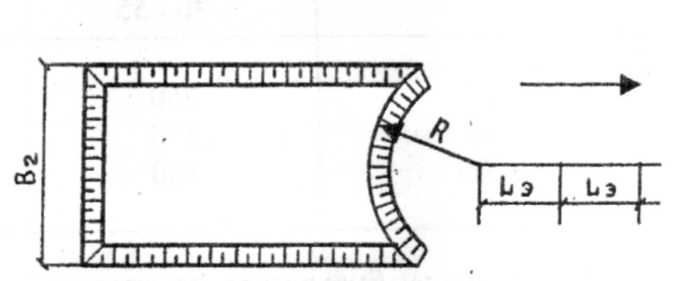

1	Торцевая (лобовая) с одной проходкой	£ 1,7	—•— - ось пути экскаватора со стоянками. - направление движения экскаватора. Lэ- расстояние между стоянкам экскаватора.

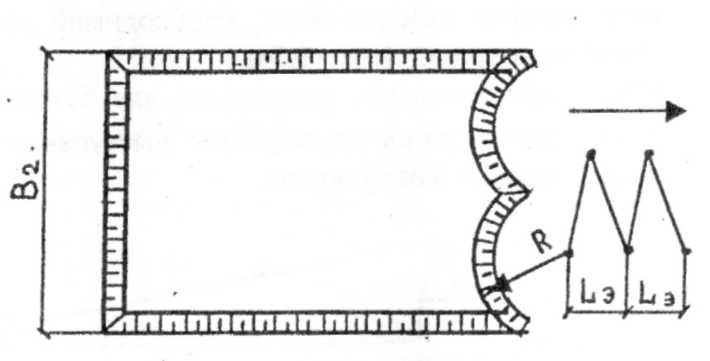

2	Торцевая (лобовая) с двумя проходками	£ 3

Типы проходок экскаваторов.

Таблица 5.(продолжение)

№№	Наименование схемы	B2/R	Эскиз схемы подготовки экскаватора
1	2	3	4
3	Торцевая уширенная проходка.	£ 2,5

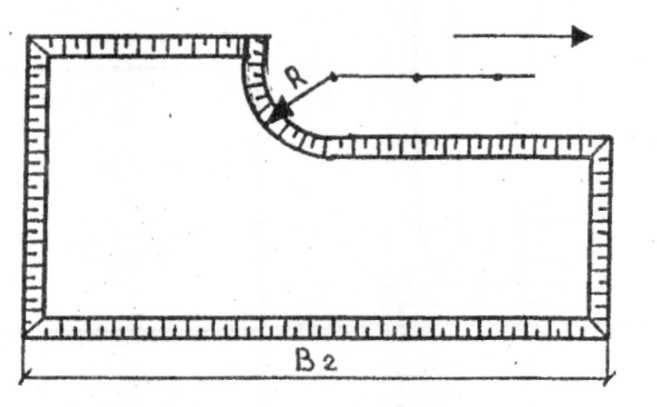

4	Поперечно-торцевая (боковая) проходка.	³3

6. УКАЗАНИЯ ПО ВЫБОР УБАШЕННОГО КРАНА.

6.1. Выбор башенного крана производится в следующем порядке:

• определяется необходимое количество кранов и их расположение относительно строящегося здания;

• определяется требуемая грузоподъёмность крана Qтр.;

• определяется требуемый вылет крюка крана Lтp.;

• определяется требуемая высота подъёма крюка крана Нтр.;

• на основании определённых параметров (Qrp., Lтp. и Нтр.) по справочникам подбирают краны, удовлетворяющие этим условиям.

6.1.1. Требуемая грузоподъёмность крана Qтр. определяется по формуле: Qтр. = Qэ. + Qт.

Qэ. - масса наиболее тяжёлого элемента в т. Qэ - определяется по спецификации конструкций на надземную часть здания.

Qt. - масса такелажных приспособлений (см. Приложение 7).

2. Требуемый вылет крюка крана Lтр. определяется по формуле: Lтp.= а + с, (см. рис.2);

а - расстояние от оси крана до выступающей части здания со стороны крана.

а = Rпов..+ 1тех.+1без.

Rпов.- размер от оси крана до края его поворотной платформы. Rпов.-определяется по справочникам.

Для определения Lтр. допускается принимать Rпов.= 4,0м.

1тех.- размер рабочей зоны, необходимой для ведения работ с наружной

стороны здания. 1тех.=0,8м.

1без.-дополнительное расстояние для безопасной работы. 1без.= 0,7м. с — ширина здания по наиболее выступающим частям. Вкр- ширина колеи крана.

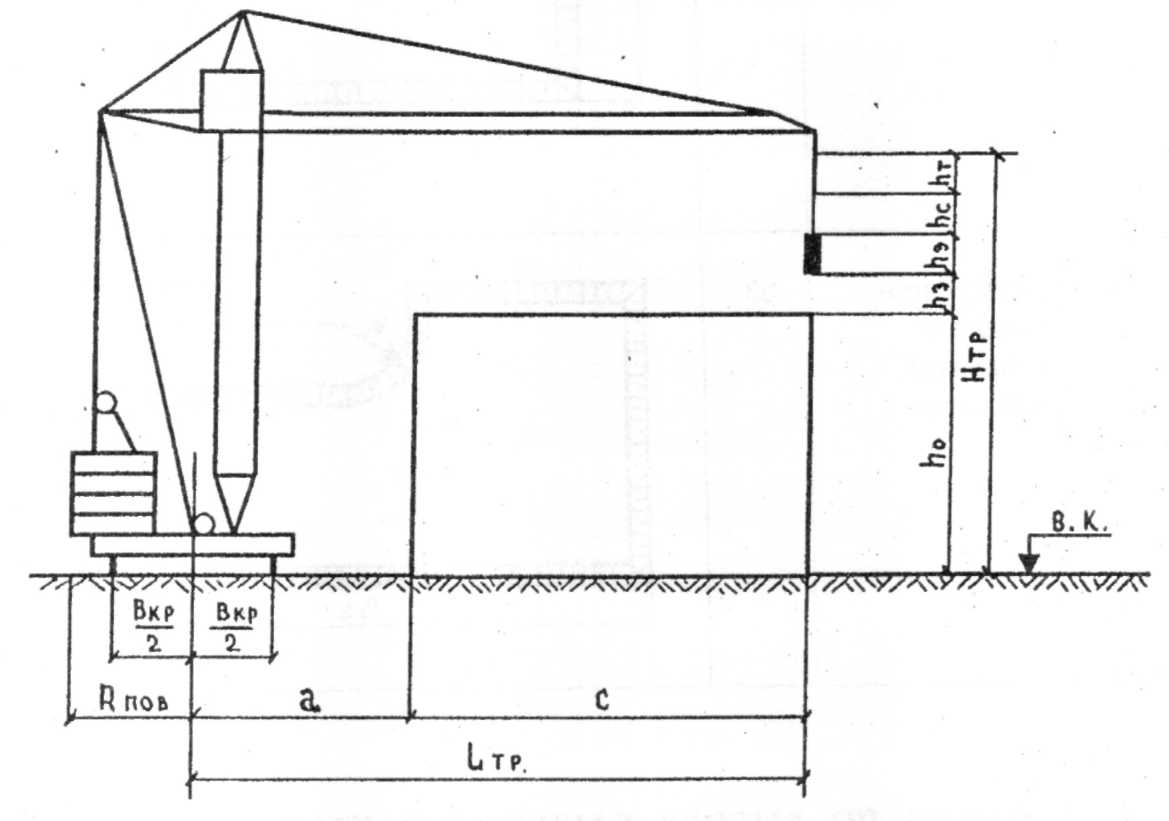

Рис 2. Схема вертикальной привязки башенного крана.

6.1.3. Требуемая высота подъёма крюка Нтр определяется по формуле:

Нтр.= ho + hз + hэ + he + hт (см. рис. 2).

ho-уровень монтажного горизонта, на который устанавливается наиболее высоко расположенная конструкция здания, ho определяется от отметки верха котлована.

hз - минимальное расстояние между верхом смонтированных конструкций и низом монтируемого элемента, определяемое из условий техники безопас­ности. hз = 2,5м.

hэ-высота (толщина) монтируемого элемента;

hс - расстояние от крюка до верха монтируемого элемента (расчётная вы­сота грузозахватных приспособлений) - см. Приложение 7; hт - тормозной путь груза. hт = 1,5м.

6.1.4. На основании определённых параметров Отр., Lтр. и Нтр. произво- дится выбор крана по справочникам. Для возведения жилых и гражданских зданий рекомендуется применять краны марок: КБ —308, КБ-403, КБ—405, КБМ-401

6.2. В пояснительную записку заносится схема вертикальной привязки кра­на, расчет требуемых параметров, марка выбранного крана и его техничес­кие характеристики.

7. УКАЗАНИЯ ПО ВЫБОРУ КРАНА - НУЛЕВИКА.

7.1 Монтаж конструкций подземной части гражданских зданий рекоменду­ется вести рельсовыми стрловыми кранами - нулевиками (см. рис. 3).

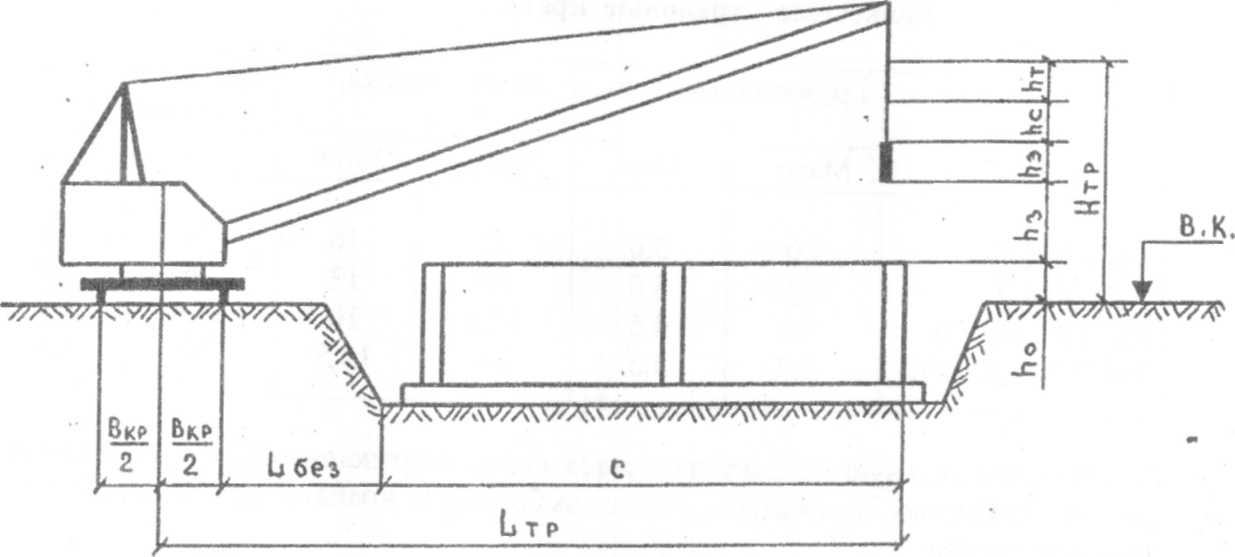

Рис. 3. Схема вертикальной привязки крана - нулевика.

7.2. Выбор крана - нулевика производится по следующим параметрам:

- требуемой грузоподъёмности Qтр.; -требуемому вылету крюка крана Lтр.; -требуемой высоте подъёма крюка Нтр.

7.3. Требуемая грузоподъёмность Qтр. определяется по формуле:

Qтр. = Qэ + Qт

Qэ - масса наиболее тяжёлого элемента в т. Определяется по спецификации

конструкций на подземную часть здания;

Qt - масса такелажных приспособлений (см. Приложение 7).

7.4. Требуемый вылет крюка крана L тр. определяется по формуле:

L тр. = Вк/2 + L без. + с где Вк-ширина колеи крана. Вк = 6,0м.;

С-расстояние от ближайшего к крану основанию откоса до наиболее

удалённого от крана монтируемого элемента (см. рис. 3);

Lбез. - расстояние от основания откоса до ближайшего к котловану рельса;

Lбез. определяется по следующим формулам:

-для песчаных и супесчаных грунтов Lбез. ³1,5Н+1,5 -для глинистых и суглинистых грунтов Lбез. ³Н +1,5, где Н глу­бина котлована в м.

7.5. Требуемая высота подъёма крюка Нтр определяется по формуле:

Нтр. = ho + hз + hэ + he + hт ho - расстояние от верха котлована до монтажного горизонта, на который устанавливется наиболее высоко расположенная конструкция подземной час­ти здания;

hз - минимальное расстояние между монтажным горизонтом и низом

монтируемого элемента; hз = 2,5м;

hэ-высота (толщина) монтируемого элемента;

he - высота грузозахватных приспособлений .(см. Приложение 7);

hт-тормозной путь груза.

7.6. На основании определенных параметров Отр., Lтр. и Нтр. производится выбор крана по таблице 6.

Таблица 6.

Рельсовые стреловые краны.

Марка	Грузоподъёмность,			Вылет		крюка, ,		Высота подъёма
крана		т				м			крюка,	м
		Макс.	Мин.		Макс.		Мин.		Макс.	Мин.
КБ-404.1		9,0	5,0		37		16		32	7,8
КБ-404.2		13,0	8,0		30		12		26	4,8
МСТК-90/7,6		7,6	4.5		19,4		10		15,4	3,9
МБСТК-80/100		7,7	3,5		20		12,5		20	3,5

7.7. В пояснительную записку заносится схема вертикальной привязки крана, расчёт требуемых параметров, марка выбранного крана и его технические характеристики.
