Практическая Работа №1

Тема: Повышение производительности ПК

Цель: Формирование навыков в аспектах модернизации системного блока

Задания.

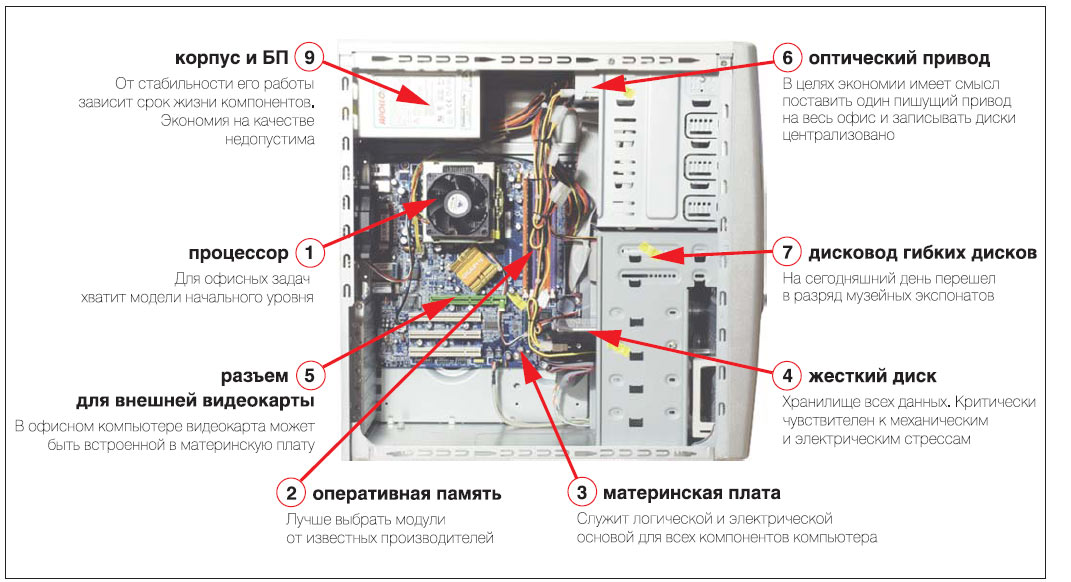

1)Зарисовать данное изображение в тетрадь

или же рассмотреть непосредственно системный блок

2)Определить Форм-Фактор Материнской платы

3) определить Форм-фактор Корпуса.

4) Ответить на вопросы:

1)Дайте определение ОЗУ

2)Дайте определению Материнская плата

3)Для чего нужен блок питания, какие основные характеристики вы знаете?

4)Что такое процессор, какие фирмы производители процессоров вы знаете, и на базе процессоров какого производителя вы посоветовали бы собирать компьютеры и почему?

5) Разработать план модернизации системных блоков находящихся в институте по принципу “При минимальных затратах максимальная производительность “

Конфигурации записать в тетрадь а именно фирмы производителей комплектующих с подробным объяснением своей позиции по данному вопросу

Практическая работа №2

Тема Провести диагностику работы периферийных устройств, оборудования, оргтехники

Цель Формирование навыков диагностики периферийной техники

Теоретическая Часть

Перифери́йное устро́йство — аппаратура, которая позволяет использовать вычислительные возможности процессора.

1. Отдельно взятое устройство из класса периферийных устройств компьютера. Класс периферийных устройств появился в связи с разделением вычислительной машины на вычислительные (логические) блоки — процессор(ы) и память хранения выполняемой программы и внешние, по отношению к ним, устройства, вместе с подключающими их интерфейсами. Таким образом, периферийные устройства, расширяя возможности ЭВМ, не изменяют её архитектуру.

2. Периферийными устройствами также можно считать внешние по отношению к системному блоку компьютера устройства.

Задания

1. Составить таблицу основных периферийных устройств и где описать название и их назначение

2. Составить Таблицу о известных вам видах неисправностей и способах их устранений (не менее 3 устройств и 5 неисправностей)

3. Ответить письменно на следующие вопросы

1. Основные характеристики Лазерного принтера

2. Распишите разницу между Лазерным принтером и Матричным

3. Какой принтер выгоднее покупать и почему

4. Напишите алгоритм установки и настройки сканера.

Практическая Работа №3

Тема Идентификация портов на задней панели ПК и определить разъемы для подключения клавиатуры, мыши, принтера, сканера, акустической системы, микрофона, внешнего модема, флеш-накопителя;

Цель формирование навыков в адаптации портов на задней панели ПК

Теоретический материал

Во многих случаях в деловой среде принтеры становятся самостоятельными узлами сети компании. Во все возрастающем количестве принтеры оснащаются встроенными сетевыми адаптерами и компьютерными периферийными устройствами, так что они могут функционировать автономно. На рис. 1. показан лазерный принтер высшего класса, предназначенный для многопользовательского или сетевого применения.

Первоначально такие устройства оснащались только встроенным сетевым адаптером и лишь самой необходимой электроникой, чтобы позволить им работать в качестве сетевого узла и предоставлять услуги печати другим сетевым узлам. Но с целью повышения их эффективности в них стали встраивать другие компьютерные периферийные устройства, такие как, например, жесткие диски. Например, в принтерах для массовой печати жесткий диск применяется для хранения информации, поступающей на него с компьютеров сети. Таким образом, принтер может организовать очередь больших объемов поступающими на него данных, что позволяет избежать загрузки сети документами, ожидающими распечатки.

За исключением наиболее простых образцов, к принтерам можно подключать разнообразные периферийные устройства для экономии времени и труда. Компьютерный специалист должен быть осведомлен о таких устройствах и их работе, т. к. они относятся к оборудованию принтеров. Совсем не редкость, когда коммерческие офисные принтеры оснащаются дополнительными устройствами. Далее приводится список некоторых таких устройств.

• Блок автоматической подачи листов бумаги. Устройство для подачи в принтер листов бумаги специального типа. Это устройство можно совместить со сканером для прямого вывода на печать сканируемых документов.

• Несколько лотков для загрузки бумаги. Лотки для загрузки листов бумаги позволяют избежать ручной подачи бумаги разного размера или замены основного лотка. Их можно также использовать для листов бумаги одного размера, чтобы продлить время между обслуживаниями принтера.

• Дуплексер. Устройство для изменения направления прохода бумаги через принтер для печати на обеих сторонах листа.

• Сортировщик копий (collator). Устройство, сортирующее копии распечатываемого документа.

• Скрепкосшиватель-укладчнк. Устройство для сшивания скобками многостраничных документов с последующей укладкой для распределения.

Применяемая в лазерных принтерах технология также используется в других офисных устройствах, таких как ксероксы, сканеры и факсы. Это обстоятельство послужило толчком для разработки комбинированных устройств, объединяющих все эти функции. Пример такого устройства показан на рис. 2. По сравнению с использованием отдельного устройства для каждой функции такие устройства позволяют сэкономить значительные средства на приобретение.

В комбинированных устройствах барабан предоставляет центральную функцию для каждой операции. В операции сканирования создается оцифрованное изображение документа, которое потом можно сохранить в файл. Оцифрованный документ можно преобразовать в требуемый формат для передачи по факсу. Кроме этого, устройство также предоставляет функциональность лазерного принтера.

Сканер – это устройство, которое анализируя какой-либо объект (обычно изображение, текст), создает цифровую копию изображения объекта. Процесс получения этой копии называется сканированием. Современный сканер функционально состоит из двух частей: собственно сканирующего механизма (engine) и программной части (TWAIN-модуль, система управления цветом и прочее). На основании обобщенной оценки характеристик сканеров эти устройства можно разделить на следующие подгруппы

• обычные:

• ручные (англ. Handheld)

• рулонные (англ. Sheet-Feed)

• планшетные (англ. Flatbed)

• проекционные

• профессиональные:

• книжные сканеры

• широкоформатные сканеры

• поточные сканеры

• гибридные системы

• сканеры микроформ

• 3D сканеры

Ручной сканер состоит из портативной считывающей головки и источника света. Сканирование производится путем перемещения головки вручную над сканируемым объектом.

В рулонном сканере отдельные листы документов протягиваются через устройство, при этом осуществляется их сканирование. В данном случае сканирующая головка остается неподвижной, а бумага перемещается относительно нее.

В планшетных сканерах сканирующая каретка с источником света движется вдоль сканируемого изображения, расположенного на прозрачном неподвижном стекле.

В проекционном сканере вводимый документ кладется на поверхность сканирования изображением вверх, блок сканирования находится также наверху. Перемещается только сканирующее устройство.

Книжные сканеры – группа устройств, предназначенная для сканирования предназначены для сканирования брошюрованных документов.

Широкоформатные сканеры позволяют сканировать большие по размеру источники.

Поточные сканеры используются для сканирования несброшюрованных документов. Современные модели способны обрабатывать документы с очень высокой скоростью – до 320 страниц в минуту

Сканеры микроформ незаменимы при работе с микрографическими архивами, они позволяют преобразовывать в цифровую форму микрофиши и рулонную микропленку всех распространенных форматов, в том числе и в полностью автоматическом режиме.

Гибридные системы совмещают в себе функции сканирования и микрофильмирования, позволяя переводить бумажную документацию одновременно в электронную и микрографическую форму. Гибридные системы наилучшим образом решают проблемы оперативного доступа и долговременного хранения информации.

3D сканеры - устройства, анализирующие физический объект и на основе полученных данных создающие его цифровую 3D-модель

Характеристики сканеров: разрешение: оптическое, механическое, физическое; глубина цвета сканера; цветопередача сканера; качество сканирования: наличие артефактов, резкость, шумы; стандарт Twain; интерфейс сканера; способ подключения.

Задания к работе:

1. Законспектируйте теоретический материал в лабораторных тетрадях.

2. Зафиксируйте в лабораторных тетрадях рисунки:

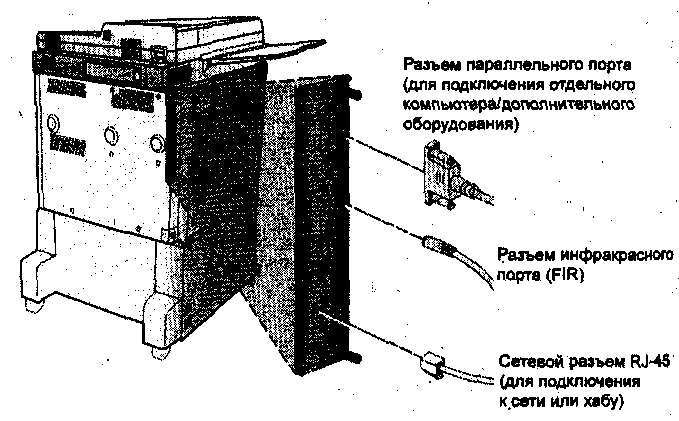

Рис. 1. Автономный многопользовательский принтер (FIR. Fast Infra Red - дальняя часть инфракрасного спектра)

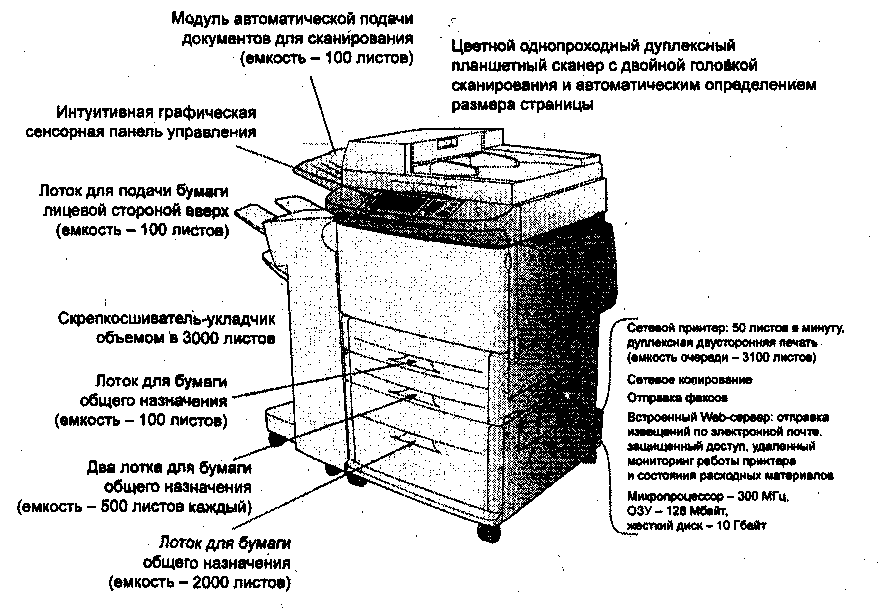

Рис. 2. Многофункциональное офисное устройство

2. В лабораторной тетради выполните рисунок 3, на котором изобразите основные компоненты планшетного сканера (вид сверху), подпишите эти компоненты.

Рис. 3. Схема устройства планшетного сканера

3. Перечертите в лабораторную тетрадь таблицу «Достоинства и недостатки сканеров» и заполните ее:

Таблица 6 «Достоинства и недостатки сканеров»

Ручные сканеры	Плюсы
	Минусы
Рулонные сканеры	Плюсы
	Минусы
Планшетные сканеры	Плюсы
	Минусы

Практическая работа №4

Тема Замена и добавление периферийных устройств.

Цель научится собирать и разбирать системный блок персонального ПК.

Теоретический материал

Помимо стандартных комплектующих, входящих в базовый комплект ПК, к компьютеру также можно подсоединять дополнительные устройства ввода–вывода. Периферийные устройства – устройства, подключаемые вне корпуса компьютера.

Основные устройства ввода	Основные устройства вывода
Клавиатура Мышь	Монитор Дисководы CD-ROM/DVD-ROM
Дополнительные устройства ввода	Дополнительные устройства вывода
Сканер Графический планшет Цифровая камера Цифровой фотоаппарат Микрофон Джойстики, геймпады, рульно-педальные устройства Цифровая ручка	Принтер Модем Плоттер Динамики/колонки Проектор

Основные устройства ввода

Клавиатура состоит из микропроцессора, клавиш и световых индикаторов. Функция клавиатуры – ввод числовой и текстовой информации. На сегодняшний день существует множество клавиатур, различных как по цвету, так и по форме, но вне зависимости от внешнего вида любая клавиатура генерирует стандартный набор цифровых кодов, распознаваемых компьютером.

Главная задача мыши – управлять движением курсора по экрану. Компьютерные мыши бывают: механические, оптико-механические, оптические. По способу передачи данных на компьютер различают проводные и беспроводные.

Основные устройства вывода

Монитор – одно из главных универсальных устройств вывода информации, отображающее работу компьютера в данный момент. Он подключается к видеокарте, установленной в ПК. На панели управления монитором могут быть регуляторы или кнопки. Мониторы бывают разных размеров – от 15 до 27 дюймов. Различают следующие виды мониторов: на электронно-лучевой трубке, жидкокристаллические и сенсорные.

Лазерные дисководы CD-ROM/DVD-ROM – устройство для чтения и записи CD/DVD дисков.

Дополнительные устройства ввода

Сканер – устройство ввода, которое переводит печатные документы в цифровую информацию, понимаемую компьютером. Виды сканеров: планшетные, полистовые (или документовые) и ручные. По способу ввода информации сканеры делятся на: ручные и настольные. Среди ручных сканеров ныне выделяются легкие (57 грамм) автономные офисные сканеры с внутренней памятью в несколько Мб и мини USB-портом. Среди настольных выделяют протяжные или листовые, планшетные, слайд-сканеры, книжные или планетарные, например DigiBook, барабанные и другие сканирующие устройства, например проекционный сканер.

Графический планшет – устройство для рисования, которое используется вместе с мышью и клавиатурой для создания художественной и технической графики. Существует два типа планшетов: один переносит информацию при помощи специального карандаша, а другой – шайбы, внешне похожей на плоскую мышь.

Цифровые камеры позволяют получать видеоизображение и фотоснимки непосредственно в цифровом формате (с расширениями .jpg и .mpg).

Цифровые фотоаппараты позволяют получать высококачественные фотографии с разрешением до 2272×1704 точек (всего до 3,9 млн пикселей).

Микрофон – дополнительное устройство ввода информации, которое не относится к комплекту необходимых устройств ввода, покупаемых вместе с компьютером. ПК со встроенным программным обеспечением для распознания голоса используется в программах для телефонной связи и звуковой почты.

Джойстики, геймпады, рульно-педальные устройства и т.д. – устройства, в основном предназначенные для игр.

Цифровая ручка состоит из обычного пишущего стержня, процессора, памяти, цифровой камеры и USB-интерфейса. Такое устройство позволяет запомнить во встроенной памяти объемом 1,3 Мб примерно 40 страниц текста в формате А4. Затем, оцифрованные рукописные данные (текст, рисунки, схемы и др.) можно ввести в компьютер и при необходимости распознать текст, переслать по электронной почте и др.

Дополнительные устройства вывода

Принтер – печатающее устройство. Осуществляет вывод из компьютера закодированной информации в виде печатных копий текста или графики. Существуют тысячи наименований принтеров, но основных видов принтеров всего три: матричные, лазерные и струйные.

Модем – устройство, которое осуществляет передачу информации по коммутируемым телефонным линиям. В настоящее время существуют модемы различных видов.

Плоттер (графопостроитель) – устройство для вывода сложных и широкоформатных графических объектов (плакатов, чертежей, электрических и электронных схем, графиков, рисунков или диаграмм) под управлением компьютера.

Динамики – воспроизводят звук, который создает компьютер – начиная от записанной музыки до звуковых эффектов, используемых Windows. Компьютерные колонки бывают разного качества: от дешевых пластиковых коробок с глухим звуком до отлично звучащей дорогой стереосистемы. Для прослушивания звука также используются наушники, которые подключаются к выходу звуковой платы.

Проектор – прибор, позволяющий при помощи источника света проецировать изображение на плоскую поверхность, расположенную вне прибора и именуемую экраном.

Таким образом, к внешним устройствам относятся:

– устройства ввода информации;

– устройства вывода информации;

– диалоговые средства пользователя;

– средства связи и телекоммуникации.

Имеются и другие классификации периферийных устройств.

Задания к работе

1)Составить схему подключения микрофона к ПК и нарисовать себе в тетрадь

2)Записать алгоритм установки веб-камеры

3)Какие разновидности Манипуляторов и устройств ввода вы знаете

Составьте таблицу где подробно распишите класс устройств и напишите на какую аудиторию он расчитан и какова разница между ними.

4)Какие бы вы динамики посоветовали бы устанавливать к ПК и почему составить таблицу с моделью динамиков и расписать их основное преимущество перед конкурентами (не менее3)
