3.8 Составление баланса мощности.
Уравнение баланса активной мощности определяется:
По реактивной мощности необходимо выполнение условия:
Зарядная мощность линии определяется выражением:
Таким образом , поэтому установка компенсирующих устройств не требуется.
3.9 Технико-экономический расчёт.
Капитальные затраты на сооружение линий определяются следующим выражением:
где – удельная стоимость сооружения одного километра линии
- длина линии
Удельную стоимость сооружения одного километра линии примем исходя из выбранных сечений проводников, района по гололёду и вида опор ВЛ:
Капиталовложения в строительство подстанций определяются выражением:
Укрупненные показатели стоимости комплексных трансформаторных подстанций из блоков заводского изготовления (КТПБ) приведены в табл. 9.36 [1] стр. 344 - 345 в целом по ПС, включая распределительные устройства, трансформаторы и постоянную часть затрат.
На ПС А, Б, В, Г, Д установим по два трансформатора мощностью 40 (МВА).
Стоимость трансформаторов – 860 тыс. руб.=5*860=4300 тыс. руб.
Суммарные капитальные затраты определяются выражением:
Ежегодные издержки на эксплуатацию ЛЭП:
Ежегодные издержки на эксплуатацию ПС:
Годовые потери электроэнергии:
где i=0,014 (руб/кВтч) –стоимость передачи электроэнергии по сети
- годовые потери электроэнергии в линиях и на ПС
Суммарные издержки на эксплуатацию:
Минимум приведённых затрат вычислим по формуле:
где - суммарные капитальные вложения
- нормативный коэффициент сравнительной эффективности капиталовложений
- ежегодные эксплуатационные расходы
4. Расчет третьего варианта сети.

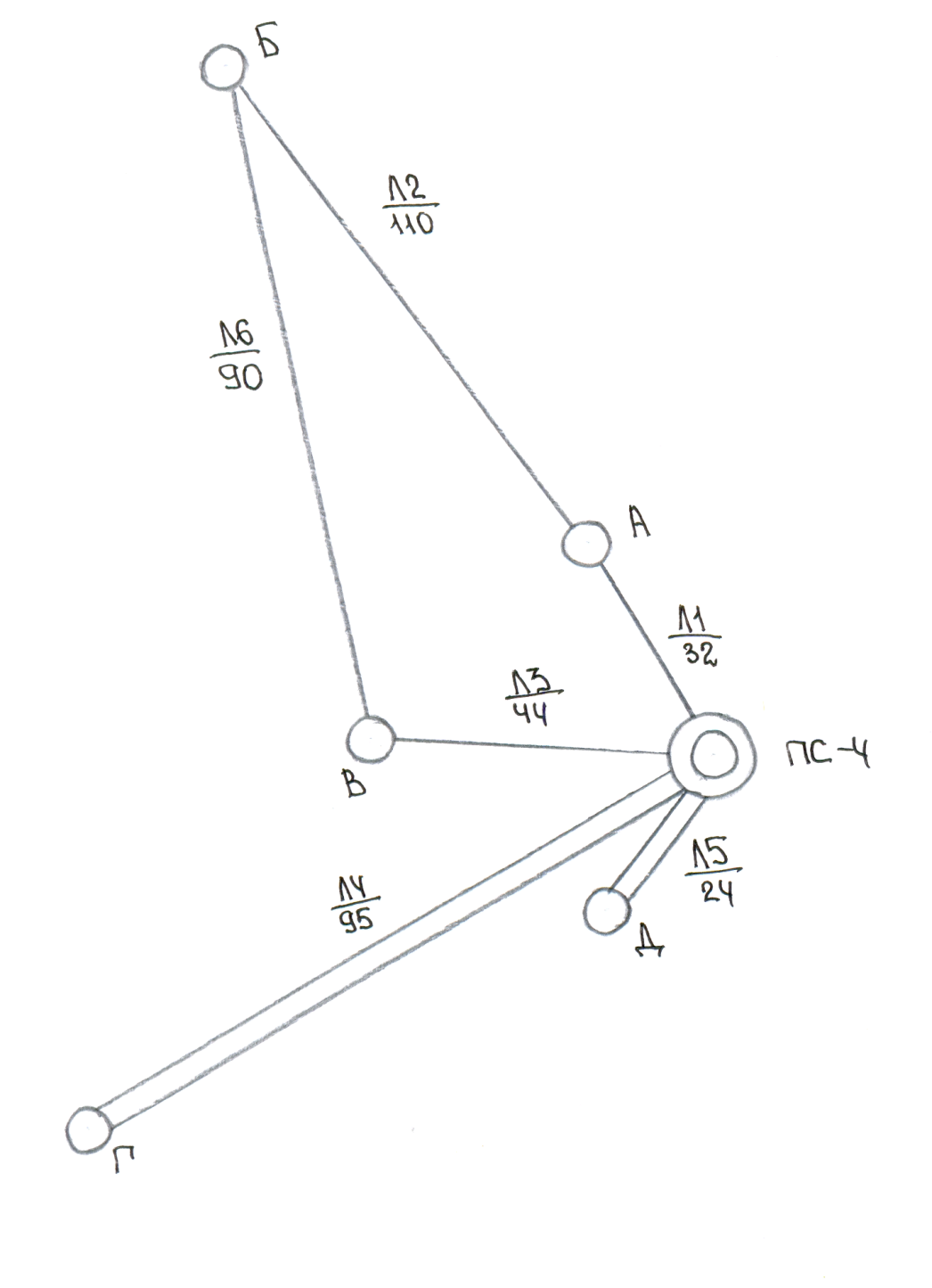

4.1 Схема третьего варианта сети.
Рисунок 7
Масштаб 1мм-1км
4.2 Расчёт потокораспределения на участках сети по длинам линий.
Кольцевая часть сети была рассчитана вовтором варианте, требуется провести расчёт двух разомкнутых сетей.
Найдем потоки мощности в линиях:
4.3 Расчёт аварийных режимов.
Рассмотрим возможные послеаварийные режимы. Рассмотрим обрывы одной из цепей двухцепной линии:
Обрыв линии Л4:
Потоки мощности в линиях остаются такими же, как в нормальном режиме:
Обрыв линии Л5:
Потоки мощности в линиях остаются такими же, как в нормальном режиме:
4.4 Выбор номинальных напряжений на участках сети.
Таблица 25- Расчёт мощностей и выбор напряжений на участках сети.
Линия |
(км) |
(МВА) |
| | (МВА) |
(кВ) |
(кВ) |
Л1 |
32 |
55,03+j25,04 |
60,45 |
128,04 |
220 |
Л2 |
110 |
18,18+j7,86 |
19,81 |
83,89 |
110 |
Л3 |
44 |
49,66+j22,97 |
54,72 |
127,23 |
220 |
Л4 |
95 |
|
19,09 |
82,03 |
110 |
Л5 |
24 |
|
30,76 |
95,15 |
110 |
Л6 |
90 |
17,51+j7,29 |
18,97 |
82,10 |
110 |
