2.8. Составление баланса мощности.
В каждый момент времени в установившемся режиме системы её источники питания должны иметь активную и реактивную мощности, достаточные для обеспечения потребителей. Резерв мощности необходим для поддержания требуемой частоты.
Уравнение баланса активной мощности определяется выражением:
По реактивной мощности необходимо выполнение условия:
Зарядная мощность линии определяется выражением:
Таким
образом
, поэтому установка компенсирующих
устройств не требуется.
2.9. Технико-экономический расчёт.
Капитальные затраты на сооружение линий определяются следующим выражением:
где
– удельная стоимость сооружения одного
километра линии
- длина линии
Удельную стоимость сооружения одного километра линии примем исходя из выбранных сечений проводников, района по гололёду и вида опор ВЛ:
Капиталовложения в строительство подстанций определяются выражением:
Укрупненные показатели стоимости комплексных трансформаторных подстанций из блоков заводского изготовления (КТПБ) приведены в табл. 9.36 [1] стр. 344 - 345 в целом по ПС, включая распределительные устройства, трансформаторы и постоянную часть затрат.
На ПС А, Б, В установим по два трансформатора мощностью 40 (МВА).
Стоимость трансформаторов – 860 тыс. руб.=3*860=2580 тыс. руб.
На ПС Г, Д установим два трансформатора мощностью 16 (МВА). Стоимость трансформаторов – 380 тыс. руб. =2*380=760 тыс. руб.
Суммарные затраты на сооружение ПС:
Суммарные капитальные затраты определяются выражением:
Ежегодные издержки на эксплуатацию ЛЭП:
Ежегодные издержки на эксплуатацию ПС:
Годовые потери электроэнергии:
где i=0,014 (руб/кВтч) –стоимость передачи электроэнергии по сети
- годовые потери электроэнергии в линиях
и на ПС
Суммарные издержки на эксплуатацию:
Минимум приведённых затрат вычислим по формуле:
где
- суммарные капитальные вложения
- нормативный коэффициент сравнительной
эффективности капиталовложений
- ежегодные эксплуатационные расходы
3. Расчет второго варианта сети.
3.1. Схема второго варианта сети.

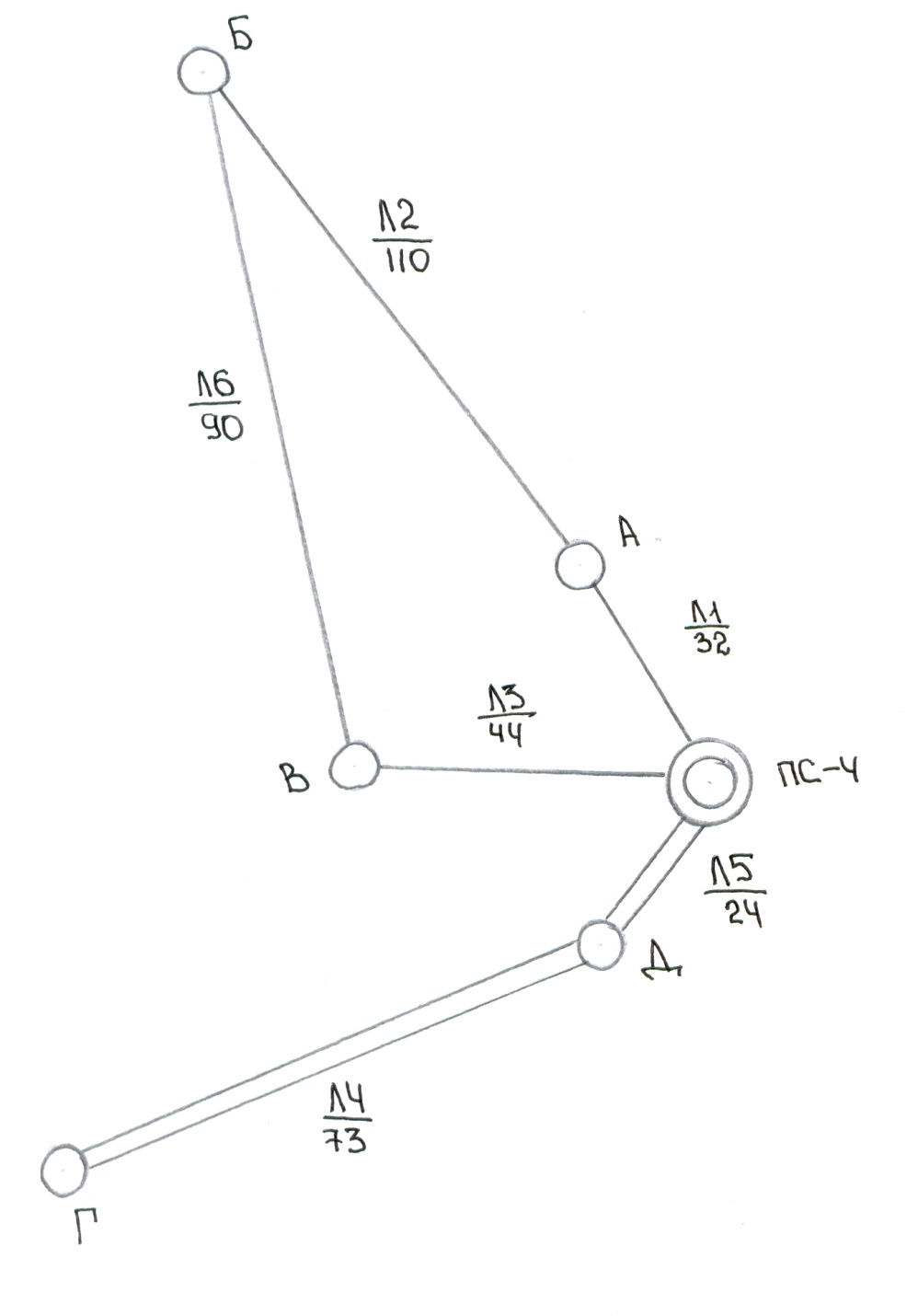

Рисунок 3
Масштаб: 1мм-1км
3.2. Расчёт потокораспределения на участках сети по длинам линий.
Рассмотрим кольцевую сеть данного варианта сети:

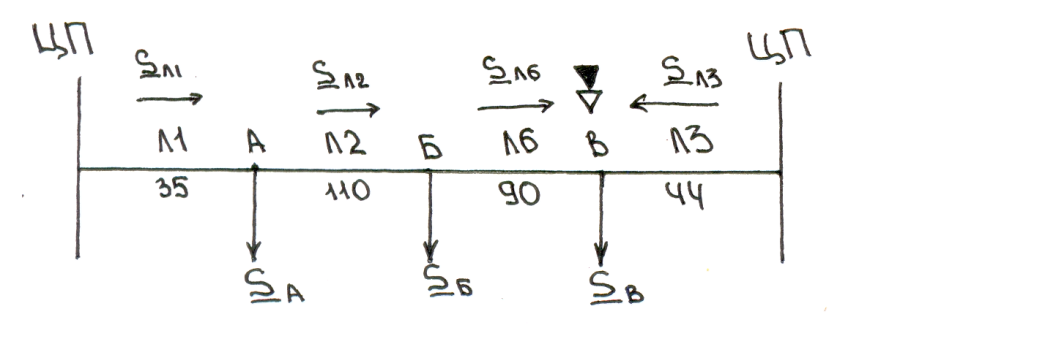

Рисунок 4
Найдем потоки мощности в линиях:
Проверка:
Найдем потоки мощности двухцепных линиях Л4 и Л5:

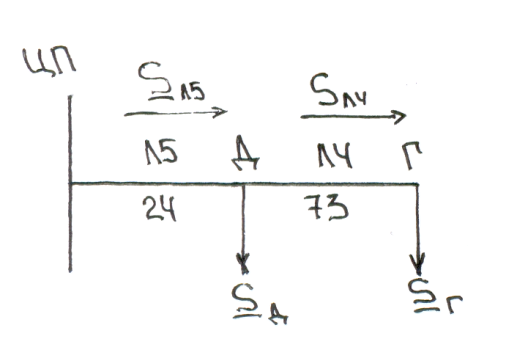

Рисунок 5
3.3 Расчёт аварийных режимов.
Рассмотрим возможные послеаварийные режимы. Обрыв любой линии в кольце приводит к образованию разомкнутой сети. Таким образом потоки мощности будут определяться по первому закону Кирхгофа.
Рассмотрим обрывы линий Л1 данного варианта сети:

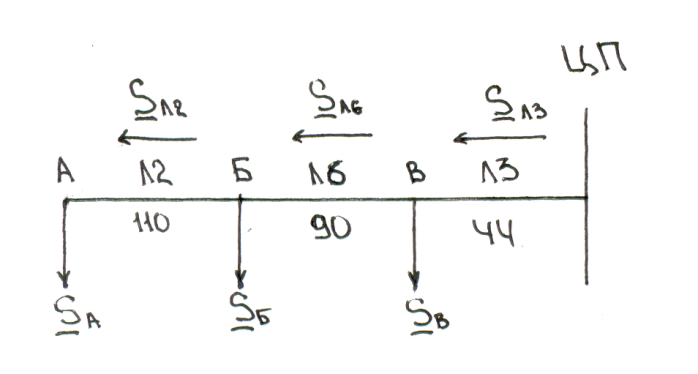

Рисунок 6
Найдём потоки мощности в линиях:

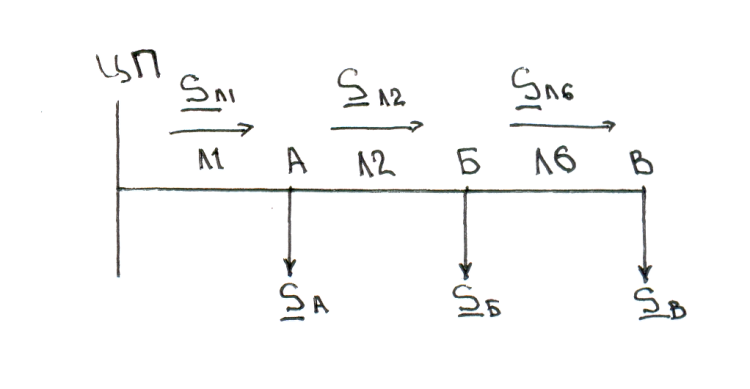

Обрыв линии Л3:
Рисунок 7
Найдём потоки мощности в линиях:
Так как линии Л4 и Л5 двухцепные, то при обрыве одной из цепей линий Л4 и Л5 перераспределение потоков мощности не произойдет.
Найдём потоки мощности в линиях:
