1. Определение мощностей пс.

Полная мощность, потребляемая приёмниками:

Реактивная мощность, потребляемая приёмниками:

Таблица 1 - Мощности ПС.

ПС	А	Б	В	Г	Д
МВт	37	35,5	32,2	17,5	28
cosφ	0,91	0,92	0,90	0,93	0,91
φ, град,	24,5	23,07	25,8	21,57	24,49
МВАр	16,86	15,58	15,57	6,92	12,75
S, МВА	40,66	38,77	35,77	18,82	30,76
S, МВА	36,85+j17,18	35,69+j15,15	32,15+j15,68	17,45+j7,05	27,88+j13
S, МВА	40,66еj25	38,77еj23	35,77еj26	18,82еj22	37,76еj25

2. Расчет первого варианта сети.

2.1 Схема первого варианта сети.

Рисунок 1

Масштаб: 1мм-1км

2.2 . Расчёт потокораспределения на участках сети

по длинам линий.

На участках разомкнутой сети потокораспределение находится путём применения первого закона Кирхгофа для каждого узла схемы.

В замкнутой сети для головных участков потокораспределение находится с помощью формулы “правило моментов”, которая при однородности линий имеет вид:

, где

- полная мощность на головном участке;

- полная мощность ПС;

- расстояние от i-ой ПС до противоположного источника питания сети;

–длина n-ого участка сети.

Найдем потоки мощности в линиях:

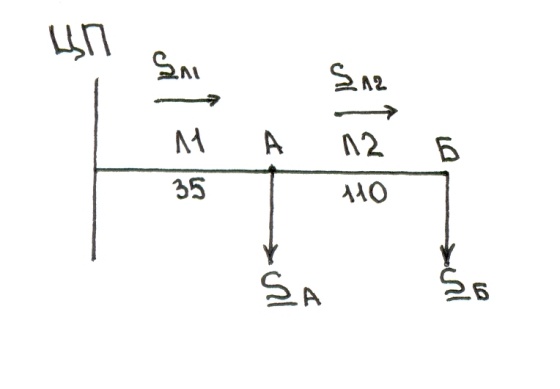

Рисунок 2

2.3. Расчёт аварийных режимов.

Рассмотрим возможные послеаварийные режимы.

Так как линии Л1, Л2, Л3, Л4, Л5 двухцепные, то при обрыве одной из цепей линий Л1, Л2, Л3, Л4, Л5 перераспределение потоков мощности не произойдет.

2.4. Выбор номинальных напряжений на участках сети.

Выбор напряжения в сети зависит от мощности нагрузок и их удалённости от источника питания. При ориентировочном выборе рабочего напряжения ЛЭП можно воспользоваться эмпирической формулой:

где – длина линии в (Км);

– передаваемая по линии мощность в (МВт).

Результаты вычислений сведём в таблицу:

Таблица 2- Расчёт мощностей и выбор напряжений на участках сети.

Линия	(км)	(МВА)	| | (МВА)	(кВ)	(кВ)
Л1	32		79,42	113,9	220
Л2	110		38,77	120,34	220
Л3	44		35,76	114,82	220
Л4	95		18,82	85,11	110
Л5	24		30,76	99	110
