Расчет схемы проветривания рудника (8-ой год эксплуатации). Оценка характеристики главной вентиляторной установки

Расчетная схема проветривания рудника на период выхода на максимальную проектную производительность по руде (370 тыс.т./год) представлена на чертеже 2203-988610-ГПР.

Результаты расчета распределения воздуха и уровней радиационно-опасных факторов (РОФ) в сети горных выработок при использовании главной вентиляторной установки (ГВУ) типа ZVN1-28 (ее характеристики приведены на рис.1.2) представлены в табл.1.6 и 1.7, а также в приложении 1. Красной кривой на рис.1.2 показана характеристика вентиляционной сети рудника (аэродинамическое сопротивление сети равно 0,0047 киломюрг, эквивалентное отверстие шахты составляет 5,5 м²). Цифрой 1 на этой кривой отмечена рабочая точка вентилятора, соответствующая регулировочной характеристике номер 4.

В расчетах уровней РОФ не учитывалось использование средств индивидуальной защиты персонала (респираторов, фильтрующих установок и пр.) с целью создания резерва на случай отклонения в худшую сторону (по сравнению с расчетными значениями) фактических параметров, влияющих на формирование радиационной обстановки в руднике. Существенный резерв (в плане обеспечения радиационной безопасности персонала) имеет место также в связи с тем, что фактическое число отработанных за календарный год рабочих часов, как правило, бывает меньше расчетного значения (1700 ч/год).

В графах 9-12 табл. 1.6 приведены исходные данные для расчета аэродинамических параметров горных выработок и распределения воздуха в вентиляционной сети; в графе 8 – расчетные значения аэродинамического сопротивления горных выработок и воздухорегулирующих устройств; в графах 13-17 – исходные данные для расчета радиационной обстановки по радону. Расчетное значение суммарного дебита радона действующих горных выработок равно 1170 кБк/с, проветриваемого объема – 355 тыс.м³.

В графе 6 табл. 1.6 представлены результаты расчета распределения воздуха в сети горных выработок (учитывающего воздухопотребность очистных блоков, проходческих забоев и вспомогательных рабочих мест); в графе 7 – потери напора в данной ветви.

Производительность ГВУ составляет 206 м³/с, в шахту подается 185 м³/с. Напор вентилятора равен 240 даПа, потери напора в стволах: 14в и 14 РЭШ – по 37 даПа.

Утечки воздуха в надшахтном здании ствола 14в равны 22 м³/с (11%), суммарные внутришахтные утечки чистого воздуха составляют 32 м³/с (17%). Определенная часть общих утечек необходима для проветривания транспортных выработок и отдельных проходческих забоев. Эффективно используется (в т.ч. для выноса пыли) 153 м³/с, из них для проветривания очистных блоков – 107 м³/с. Суммарная расчетная интенсивность пылеобразования в руднике равна 115,4 мг/с. Следовательно, ожидаемая средняя запыленность воздуха в исходящей воздушной струе рудника равна 0,62 мг/м³.

В табл. 1.5 приведены данные по воздухообеспеченности очистных блоков в сравнении с расчетными значениями воздухопотребности по ЭРОА радона, приведенными в графе 8 табл. 1.4.

В табл. 1.7 приведены расчетные значения скорости воздуха и затрат общей мощности ГВУ (без учета ее КПД) в отдельных ветвях (элементах) сети.

В графах 18 и 19 табл. 1.6 представлены результаты расчета радиационной обстановки по радону – расчетные значения ЭРОА и ОА радона в исходящей воздушной струе ветвей. Расчетные уровни средней величины ЭРОА радона в очистных блоках даны в графе 5 табл. 1.8. Значения ЭРОА радона в забоях проходческих выработок (ветви №№ 79, 107, 170, 228, 231) находятся в пределах 0,01 - 0,21 (0,02 – 1,34) допустимого уровня (ДУ), равного 1,2 кБк/м³, и в среднем составляют 0,08 (0,37) ДУ (курсивом в скобках показаны значения ЭРОА в их исходящей воздушной струе). В руддворах ствола 14 РЭШ значения ЭРОА радона находятся в пределах от 0,23 до 1,08 ДУ, равного 2,0 кБк/м³ и в среднем равны 0,51 ДУ. В надшахтном здании этого ствола ЭРОА радона при включенном вентиляторе в отводном канале близка к нулю (при отключенном равна 0,9 ДУ).

В табл. 1.8 приведены расчетные уровни основных РОФ в очистных блоках. Из материалов таблицы следует, что основной вклад в суммарную дозу облучения персонала, работающего в добывающих уран очистных блоках, вносят ЭРОА радона (от 31 до 80%, в среднем 64%) и МЭД внешнего гамма-излучения (от 17 до 55%, в среднем 29%). Расчетные значения суммарной годовой дозы находятся в пределах от 8,4 до 26,4 мЗв/год, в среднем по всем очистным работам - 18 мЗв/год.

В табл. 1.9 показаны значения выбросов радиоактивных веществ в атмосферу

Таблица 1.5

ОЦЕНКА ВОЗДУХООБЕСПЕЧЕННОСТИ БЛОКОВ ПО ЭРОА РАДОНА

Горизонт	№ Ветви	Очистные блоки (система разработки)	Расчетная воздухопотребность блока, м³/с	Расчетный расход воздуха, м³/с	Воздухообеспеченность блоков, %
1	2	3	4	5	6
5	133	8-514(гс)	5,7	10,2	179
	132	8-518(гс)	4,7	10,5	223
	131	8-522(гс)	4,5	10,8	240
6	200	8-601(гс)	15,5	15,5	100
	204	8-606(гс)	16,6	16,6	100
	192	8-629(пм)	10,5	15,0	143
	202	8-603(зв)	11,4	11,4	100

Таблица 1.6

РЕЗУЛЬТАТЫ РАСЧЁТА ВОЗДУХОРАСПРЕДЕЛЕНИЯ

Ветвей – 287. Не прошло по фактору радон участков: Рабочих – 0; не рабочих – 37.

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

1 1 2 1 1 208.00 .43 .01 24.83 .00 16.00 16.00 .100 1.00 1.200 .0 397 .000 .000

2 2 3 16 1 1 19.79 195.88 500.00 19.84 .00 36.00 18.80 .100 1.00 1.200 .0 .000 .006

3 2 4 1 1 1 188.21 33.65 .95 316.00 .00 28.20 18.80 .900 1.00 1.200 .0 8911 .000 .005

4 4 5 1 1 1 179.90 5.83 .18 61.00 .00 28.20 18.80 .200 1.00 1.200 .0 1720 .000 .006

5 5 6 1 1 1 105.26 2.10 .19 65.00 .00 28.20 18.80 .200 1.00 1.200 .0 1833 .000 .008

6 6 7 1 1 1 10.61 .03 .24 80.00 .00 28.20 18.80 .200 1.00 1.200 .0 2256 .002 .027

7 7 8 1 1 1 5.31 .00 .11 37.00 .00 28.20 18.80 .200 1.00 1.200 .0 1043 .005 .065

8 8 9 1 1 1 5.31 .01 .19 65.00 .00 28.20 18.80 .200 1.00 1.200 .0 1833 .015 .102

9 9 10 1 1 1 5.31 .01 .19 64.00 .00 28.20 18.80 .200 1.00 1.200 .0 1805 .027 .140

10 11 12 1 1 2 5.31 .01 .20 64.00 .00 28.20 18.80 .200 1.00 1.200 .0 1805 .769 1.591

11 12 13 1 1 2 5.31 .01 .21 65.00 .00 28.20 18.80 .200 1.00 1.200 .0 1833 .853 1.628

12 13 14 1 1 2 5.31 .00 .12 37.00 .00 28.20 18.80 .100 1.00 1.200 .0 1043 .899 1.647

13 14 15 1 1 2 5.31 .00 .09 28.00 .00 28.20 18.80 .100 1.00 1.200 .0 790 .932 1.666

14 15 16 1 1 2 10.61 .02 .17 52.00 .00 28.20 18.80 .100 1.00 1.200 .0 1466 .848 1.658

15 16 17 1 2 2 16.02 .05 .21 65.00 .00 28.20 18.80 .200 1.00 1.200 .0 1833 1.093 1.971

16 17 18 1 2 2 114.18 2.48 .19 61.00 .00 28.20 18.80 .200 1.00 1.200 .0 1720 1.355 7.007 1

17 18 19 1 2 2 188.21 37.19 1.05 321.60 .00 28.20 18.80 1.000 1.00 1.200 .0 9069 1.289 6.180 1

18 4 23 15 1 4 8.31 55.19 800.00 363.57 .00 6.90 10.50 .700 1.00 1.200 .0 2509 .008 .090

19 54 25 2 2 4 7.36 .42 7.76 173.53 .00 6.90 10.50 .500 1.00 1.200 .0 1197 .931 3.010

20 26 25 2 2 4 10.85 .43 3.67 82.15 .00 6.90 10.50 1.000 1.00 1.200 .0 567 .240 5.859

21 25 27 2 2 4 18.21 1.12 3.38 75.60 .00 6.90 10.50 .400 1.00 1.200 .0 522 .555 4.729

22 28 27 2 2 4 1.24 .01 3.76 84.21 .00 6.90 10.50 1.000 1.00 1.200 .0 581 .991 6.539

23 27 30 2 2 4 19.45 3.55 9.37 209.40 .00 6.90 10.50 .400 1.00 1.200 .0 1445 .678 4.866

24 28 24 2 2 4 9.24 .41 4.76 106.45 .00 6.90 10.50 .500 1.00 1.200 .0 735 .289 5.790

25 24 29 2 2 4 19.48 1.64 4.33 96.82 .00 6.90 10.50 .500 1.00 1.200 .0 668 .328 7.058

26 29 30 2 2 4 19.48 1.50 3.96 88.52 .00 6.90 10.50 1.000 1.00 1.200 .0 611 .392 7.109

27 30 31 2 2 4 8.41 .73 10.31 230.60 .00 6.90 10.50 .400 1.00 1.200 .0 1591 .838 6.036

28 53 31 2 2 4 16.15 2.85 10.92 244.16 .00 6.90 10.50 .500 1.00 1.200 .0 1685 .021 .202

29 31 204 2 2 4 24.56 3.38 5.60 125.20 .00 6.90 10.50 .500 1.00 1.200 .0 864 .321 2.220

30 32 176 2 2 4 20.12 4.31 10.66 238.42 .00 6.90 10.50 .400 1.00 1.200 .0 1645 .396 1.925

31 30 34 2 2 4 30.52 13.22 14.19 317.22 .00 6.90 10.50 1.200 1.00 1.200 .0 2189 .652 6.027

32 34 35 2 2 4 13.10 .42 2.46 55.17 .00 6.90 10.50 .200 1.00 1.200 .0 381 .698 6.043

33 32 35 2 2 4 11.52 1.65 12.48 278.95 .00 6.90 10.50 .400 1.00 1.200 .0 1925 .435 1.939

34 35 36 2 2 4 24.62 2.82 4.66 104.27 .00 6.90 10.50 1.000 1.00 1.200 .0 719 .607 4.164

35 36 37 2 2 4 20.97 2.05 4.66 104.29 .00 6.90 10.50 1.000 1.00 1.200 .0 720 .644 4.212

36 37 38 2 2 4 19.44 .82 2.18 48.82 .00 6.90 10.50 1.000 1.00 1.200 .0 337 .662 4.263

37 33 39 2 2 4 18.17 3.09 9.37 209.53 .00 6.90 10.50 .400 1.00 1.200 .0 1446 .479 1.976

38 39 40 2 2 4 31.64 4.87 4.86 108.70 .00 6.90 10.50 .400 1.00 1.200 .0 750 .587 2.995

39 40 49 2 2 4 40.71 12.74 7.69 445.71 .00 10.10 12.70 1.800 1.00 1.200 .0 4502 .881 3.844

40 34 41 2 2 4 17.41 1.90 6.27 140.24 .00 6.90 10.50 .800 1.00 1.200 .0 968 .741 6.073

41 41 42 2 2 4 17.41 1.50 4.95 110.63 .00 6.90 10.50 .600 1.00 1.200 .0 763 .811 6.108

42 42 43 2 2 4 21.06 1.92 4.33 96.89 .00 6.90 10.50 .600 1.00 1.200 .0 669 .915 5.847

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

43 43 44 2 2 4 22.59 1.22 2.40 53.85 .00 6.90 10.50 .400 1.00 1.200 .0 372 1.006 5.798

44 44 45 2 2 4 28.55 3.74 4.59 102.59 .00 6.90 10.50 .400 1.00 1.200 .0 708 1.079 5.947

45 36 42 2 2 4 3.65 .16 11.70 261.59 .00 6.90 10.50 1.000 1.00 1.200 .0 1805 1.135 4.438

46 37 43 2 2 4 1.53 .03 11.86 265.09 .00 6.90 10.50 1.000 1.00 1.200 .0 1829 1.918 4.866 1

47 38 39 2 2 4 13.48 .44 2.43 54.45 .00 6.90 10.50 1.000 1.00 1.200 .0 376 .693 4.337

48 38 44 2 2 4 5.96 .43 12.06 269.65 .00 6.90 10.50 13.000 1.00 1.200 .0 1861 1.179 6.444

49 45 40 2 2 4 9.06 1.14 13.84 309.43 .00 6.90 10.50 6.000 1.00 1.200 .0 2135 1.456 6.609 1

50 46 47 2 2 4 19.49 1.72 4.52 101.07 .00 6.90 10.50 .400 1.00 1.200 .0 697 1.215 5.998 1

51 45 46 2 2 4 19.49 2.78 7.31 163.37 .00 6.90 10.50 .600 1.00 1.200 .0 1127 1.163 5.978

52 48 47 2 2 4 13.82 1.34 6.99 156.28 .00 6.90 10.50 5.000 1.00 1.200 .0 1078 .726 6.363

53 47 49 2 2 4 33.31 9.39 8.46 189.09 .00 6.90 10.50 .300 1.00 1.200 .0 1305 1.072 6.159

54 49 50 2 2 4 74.02 16.71 3.05 177.10 .00 10.10 12.70 .300 1.00 1.200 .0 1789 .995 4.889

55 50 18 2 2 4 74.02 6.47 1.18 68.60 .00 10.10 12.70 .100 1.00 1.200 .0 693 1.006 4.891

56 5 51 2 1 5 74.64 28.58 5.13 297.30 .00 10.10 12.70 .500 1.00 1.200 .0 3003 .000 .013

57 51 52 2 1 5 56.34 7.49 2.36 137.00 .00 10.10 12.70 2.500 1.00 1.200 .0 1384 .001 .057

58 23 54 12 1 4 1.18 4.19 3000.00 47.01 .00 6.90 10.50 .200 1.00 1.200 .0 324 .028 .259

59 23 53 17 1 4 .95 7.16 8000.00 65.73 .00 6.90 10.50 1.000 1.00 1.200 .0 454 .160 1.147

60 52 55 17 1 5 9.08 20.60 250.00 442.24 .00 6.90 10.50 1.100 1.00 1.200 .0 3051 .018 .179

61 55 56 2 1 5 3.99 .23 14.63 327.00 .00 6.90 10.50 1.400 1.00 1.200 .0 2256 .098 .529

62 56 57 2 1 5 2.10 .01 2.60 58.25 .00 6.90 10.50 .200 1.00 1.200 .0 402 .127 .625

63 56 58 2 1 5 1.90 .03 9.27 207.19 .00 6.90 10.50 3.200 1.00 1.200 .0 1430 .527 2.217

64 57 59 2 1 5 2.10 .04 9.25 206.86 .00 6.90 10.50 3.300 1.00 1.200 .0 1427 .510 2.200

65 55 58 2 1 5 5.09 .27 10.30 230.36 .00 6.90 10.50 1.000 1.00 1.200 .0 1589 .050 .375

66 58 59 2 1 5 2.96 .02 2.13 47.80 .00 6.90 10.50 1.000 1.00 1.200 .0 330 .213 1.213

67 59 60 2 1 5 4.40 .09 4.53 101.31 .00 6.90 10.50 1.000 1.00 1.200 .0 699 .407 1.849

68 60 61 2 1 5 4.40 .05 2.60 58.13 .00 6.90 10.50 1.000 1.00 1.200 .0 401 .452 2.076

69 61 62 2 2 5 7.65 .29 5.00 111.94 .00 6.90 10.50 2.800 1.00 1.200 .0 772 .430 2.188

70 62 63 2 2 5 8.31 .14 1.99 44.68 .00 6.90 10.50 .500 1.00 1.200 .0 308 .464 2.228

71 63 66 2 2 5 9.08 2.30 27.86 622.77 .00 6.90 10.50 2.000 1.00 1.200 .0 4297 .712 2.389

72 65 53 2 2 4 15.21 .96 4.17 93.19 .00 6.90 10.50 .200 1.00 1.200 .0 643 .007 .110

73 106 65 15 2 5 15.21 13.87 60.00 61.27 .00 6.90 10.50 .200 1.00 1.200 .0 423 .005 .097

74 67 33 2 2 4 4.29 .20 11.10 248.26 .00 6.90 10.50 .500 .800 1.200 .0 1713 .589 2.041

75 33 68 15 2 5 1.95 7.61 2000.00 61.08 .00 3.10 7.04 .300 1.00 1.200 .0 189 .490 2.108

76 76 68 2 2 5 30.08 .91 1.00 58.07 .00 10.10 12.70 .200 1.00 1.200 .0 587 1.120 8.949

77 58 63 12 1 5 .77 .59 1000.00 55.97 .00 6.90 10.50 .500 1.00 1.200 .0 386 .369 1.528

78 59 62 12 1 5 .66 .43 1000.00 59.03 .00 6.90 10.50 .200 1.00 1.200 .0 407 .607 1.927

79 64 54 24 2 4 ВМП ВМП 19.89 444.70 .00 6.90 10.50 20.000 .700 1.200 5.9 3068 .987 3.479

80 68 85 2 2 5 32.03 8.64 8.42 488.20 .00 10.10 12.70 1.000 1.00 1.200 .0 4931 1.420 8.563 1

81 66 69 2 2 5 9.08 .98 11.84 264.69 .00 6.90 10.50 1.000 1.00 1.200 .0 1826 .817 2.499

82 69 70 2 2 5 9.08 .19 2.34 52.32 .00 6.90 10.50 .200 1.00 1.200 .0 361 .837 2.521

83 85 161 2 2 5 96.39 5.48 .59 59.16 .00 12.50 14.14 .200 1.00 1.200 .0 740 1.240 7.906 1

84 52 71 2 1 5 47.26 8.00 3.58 207.71 .00 10.10 12.70 1.000 1.00 1.200 .0 2098 .002 .079

85 71 77 2 1 5 31.82 4.54 4.48 100.12 .00 6.90 10.50 .400 1.00 1.200 .0 691 .002 .091

86 71 105 2 1 5 15.44 .06 .27 16.15 .00 10.10 12.70 1.000 1.00 1.200 .0 163 .002 .143

87 105 70 15 1 5 4.59 16.86 800.00 96.56 .00 10.10 12.70 .200 1.00 1.200 .0 975 .014 .187

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

88 51 103 2 1 5 18.31 .57 1.70 99.03 .00 10.10 12.70 .200 1.00 1.200 .0 1000 .001 .024

89 103 72 2 1 5 12.85 .19 1.15 67.17 .00 10.10 12.70 .200 1.00 1.200 .0 678 .001 .040

90 103 106 12 1 5 1.77 12.54 4000.00 15.62 .00 6.90 10.50 .100 1.00 1.200 .0 108 .002 .080

91 202 104 12 1 5 2.07 17.16 4000.00 19.20 .00 6.90 10.50 .200 1.00 1.200 .0 132 .016 .229

92 72 73 2 1 5 16.54 .93 3.39 196.65 .00 10.10 12.70 .500 1.00 1.200 .0 1986 .006 .097

93 202 74 12 1 5 4.14 34.25 2000.00 111.07 .00 10.10 12.70 .280 1.00 1.200 .0 1122 .027 .200

94 74 75 12 1 5 2.87 16.53 2000.00 156.31 .00 10.10 12.70 .400 1.00 1.200 .0 1579 .074 .339

95 75 76 2 2 5 18.19 .93 2.80 162.43 .00 10.10 12.70 .300 1.00 1.200 .0 1641 1.044 8.267

96 77 78 2 1 5 17.44 .69 2.27 50.77 .00 6.90 10.50 .100 1.00 1.200 .0 350 .003 .097

97 78 95 2 1 5 17.44 .71 2.34 52.40 .00 6.90 10.50 .100 1.00 1.200 .0 362 .003 .103

98 79 80 2 2 5 19.54 3.60 9.42 210.67 .00 6.90 10.50 1.000 1.00 1.200 .0 1454 .234 4.518

99 80 81 2 2 5 40.16 11.13 6.90 154.28 .00 6.90 10.50 .600 1.00 1.200 .0 1065 .514 9.671

100 81 82 2 2 5 24.85 2.94 4.76 106.43 .00 6.90 10.50 .400 1.00 1.200 .0 734 .595 9.687

101 82 167 2 2 5 12.95 1.33 7.93 177.34 .00 6.90 10.50 1.600 1.00 1.200 .0 1224 .853 9.811

102 164 84 2 2 5 48.45 2.25 .96 55.75 .00 10.10 12.70 .800 1.00 1.200 .0 563 .989 7.475

103 84 85 2 2 5 64.35 6.17 1.49 86.45 .00 10.10 12.70 .800 1.00 1.200 .0 873 1.128 7.575

104 161 86 2 2 5 65.12 7.21 1.70 136.19 .00 11.50 13.60 .400 1.00 1.200 .0 1566 1.288 7.912 1

105 86 87 2 2 5 98.16 8.87 .92 90.91 .00 12.50 14.14 .200 1.00 1.200 .0 1136 1.312 7.762 1

106 87 17 20 2 5 57.21 3.37 1.03 83.00 .00 11.50 13.60 .200 1.00 1.200 .0 955 1.344 7.766 1

107 170 72 2 1 5 3.68 .05 3.99 89.27 .00 6.90 10.50 .500 .900 1.200 3.9 616 .010 .160

108 73 79 12 1 5 10.33 32.00 300.00 309.02 .00 6.90 10.50 .800 1.00 1.200 .0 2132 .017 .174

109 74 102 2 1 5 1.26 .01 7.25 162.11 .00 6.90 10.50 5.500 1.00 1.200 .0 1119 1.083 4.554

110 102 80 2 2 5 12.65 1.28 7.99 178.75 .00 6.90 10.50 .500 1.00 1.200 .0 1233 .758 14.887

111 101 80 2 2 5 7.97 .15 2.42 54.20 .00 6.90 10.50 4.000 1.00 1.200 .0 374 .447 13.956

112 101 90 2 2 5 8.61 .62 8.43 188.50 .00 6.90 10.50 9.000 1.00 1.200 .0 1301 .871 14.476

113 81 75 2 2 5 15.31 4.11 17.55 392.31 .00 6.90 10.50 1.000 1.00 1.200 .0 2707 .990 9.736

114 82 76 2 2 5 11.90 2.10 14.84 331.80 .00 6.90 10.50 3.400 1.00 1.200 .0 2289 1.121 9.973

115 70 88 2 2 5 13.67 .21 1.10 64.00 .00 10.10 12.70 .400 1.00 1.200 .0 646 .577 1.766

116 88 89 2 2 5 17.56 .53 1.71 99.12 .00 10.10 12.70 .300 1.00 1.200 .0 1001 .471 1.470

117 89 99 2 2 5 21.26 1.27 2.82 163.98 .00 10.10 12.70 9.400 1.00 1.200 .0 1656 .435 1.876

118 99 90 2 2 5 31.05 3.41 3.54 205.54 .00 10.10 12.70 9.600 1.00 1.200 .0 2076 .663 6.106

119 90 91 2 2 5 39.66 9.83 6.25 362.62 .00 10.10 12.70 12.800 1.00 1.200 .0 3662 .916 8.287

120 91 92 2 2 5 42.12 4.84 2.73 158.38 .00 10.10 12.70 .700 1.00 1.200 .0 1600 .984 7.926

121 93 162 12 2 5 2.18 9.53 2000.00 202.78 .00 6.90 10.50 1.500 1.00 1.200 .0 1399 1.657 6.982 1

122 93 98 2 2 5 12.86 .37 2.26 50.63 .00 6.90 10.50 .100 1.00 1.200 .0 349 .574 6.302

123 92 83 2 2 5 28.40 .68 .84 48.82 .00 10.10 12.70 .200 1.00 1.200 .0 493 1.020 7.933

124 77 94 2 1 5 14.38 .44 2.14 48.01 .00 6.90 10.50 3.000 1.00 1.200 .0 331 .004 .300

125 94 88 15 1 5 3.90 12.15 800.00 88.86 .00 6.90 10.50 .200 1.00 1.200 .0 613 .020 .351

126 95 96 2 1 5 13.93 .78 4.02 90.02 .00 6.90 10.50 6.000 1.00 1.200 .0 621 .011 .533

127 96 89 15 1 5 3.70 10.94 800.00 84.29 .00 6.90 10.50 2.700 1.00 1.200 .0 582 .068 1.264

128 95 79 15 1 5 3.50 12.26 1000.00 149.57 .00 6.90 10.50 .600 1.00 1.200 .0 1032 .026 .274

129 100 79 2 2 5 5.71 .05 1.56 34.98 .00 6.90 10.50 5.400 1.00 1.200 .0 241 .422 14.796

130 100 99 2 2 5 9.79 .81 8.49 189.83 .00 6.90 10.50 6.100 1.00 1.200 .0 1310 .811 14.487

131 105 26 4 2 5 10.85 9.42 80.00 61.04 .00 10.00 5.60 61.000 .800 1.200 .0 610 .151 5.767

132 94 28 4 2 5 10.49 6.05 55.00 61.00 .00 10.00 5.60 57.000 .800 1.200 .0 610 .156 5.736

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

133 96 24 4 2 5 10.24 4.72 45.00 61.40 .00 10.00 5.60 78.000 .800 1.200 .0 614 .232 8.153

134 98 48 3 2 5 13.82 12.14 63.50 61.94 .00 2.54 5.60 .100 1.00 1.200 .0 157 .593 6.001

135 97 98 2 1 5 .96 .46 500.00 46.17 .00 6.90 10.50 .200 1.00 1.200 .0 319 .579 1.860

136 97 91 15 1 5 2.46 3.03 500.00 267.25 .00 6.90 10.50 .400 1.00 1.200 .0 1844 .721 1.814

137 172 107 2 1 6 94.65 12.09 1.35 133.68 .00 12.50 14.10 .100 1.00 1.200 .0 1537 .000 .022

138 186 108 8 2 6 11.60 .02 .14 8.94 .00 10.10 12.70 .100 1.00 1.200 .0 90 .005 .084

139 107 110 2 1 6 58.28 .85 .25 25.49 .00 12.50 14.10 .200 1.00 1.200 .0 257 .000 .025

140 110 111 2 1 6 12.55 1.28 8.15 222.25 .00 7.90 11.30 .900 1.00 1.200 .0 1756 .004 .097

141 111 112 2 1 6 12.55 1.29 8.20 223.82 .00 7.90 11.30 8.000 1.00 1.200 .0 1768 .035 .735

142 112 113 2 1 6 7.17 .44 8.47 231.04 .00 7.90 11.30 .500 1.00 1.200 .0 1825 .091 .804

143 110 114 2 1 6 45.73 1.71 .82 71.06 .00 12.50 14.10 2.000 1.00 1.200 .0 718 .001 .069

144 114 115 2 1 6 20.91 1.05 2.41 122.57 .00 10.10 12.70 7.000 1.00 1.200 .0 1238 .008 .404

145 112 115 2 1 6 5.38 .19 6.71 183.07 .00 7.90 11.30 1.000 1.00 1.200 .0 1446 .103 .921

146 115 116 2 1 6 11.68 .61 4.44 225.51 .00 10.10 12.70 9.200 1.00 1.200 .0 2278 .100 1.297

147 113 116 2 1 6 7.17 .36 7.09 193.45 .00 7.90 11.30 .900 1.00 1.200 .0 1528 .143 .930

148 116 117 2 1 6 18.86 1.45 4.08 207.03 .00 10.10 12.70 .900 1.00 1.200 .0 2091 .152 1.205

149 117 118 2 1 6 18.90 1.48 4.13 209.83 .00 10.10 12.70 .300 1.00 1.200 .0 2119 .209 1.241

150 118 119 2 1 6 17.99 1.29 4.00 202.85 .00 10.10 12.70 .400 1.00 1.200 .0 2049 .245 1.263

151 119 120 2 1 6 21.42 1.41 3.07 155.80 .00 10.10 12.70 .300 1.00 1.200 .0 1574 .278 1.530

152 120 121 15 1 6 21.50 8.78 19.00 330.26 .00 10.10 12.70 .800 1.00 1.200 .0 3336 .367 1.594

153 121 122 2 1 6 21.50 1.40 3.03 154.02 .00 10.10 12.70 .400 1.00 1.200 .0 1556 .393 1.612

154 122 123 2 1 6 20.29 .71 1.73 47.42 .00 7.90 11.30 .200 1.00 1.200 .0 375 .400 1.622

155 123 124 2 1 6 16.87 .56 1.96 53.60 .00 7.90 11.30 .100 1.00 1.200 .0 423 .409 1.628

156 124 125 2 1 6 16.87 .21 .74 37.64 .00 10.10 12.70 3.600 1.00 1.200 .0 380 .419 1.841

157 115 126 2 1 6 14.61 1.87 8.77 239.35 .00 7.90 11.30 .900 1.00 1.200 .0 1891 .048 .571

159 126 127 2 1 6 14.56 1.62 7.65 208.66 .00 7.90 11.30 .900 1.00 1.200 .0 1648 .068 .633

160 127 128 2 1 6 3.38 .04 3.60 98.18 .00 7.90 11.30 5.300 1.00 1.200 .0 776 .209 2.200

161 118 128 2 1 6 .91 .41 500.00 92.96 .00 7.90 11.30 5.000 1.00 1.200 .0 734 1.615 6.741 1

162 127 129 2 1 6 11.18 .94 7.55 206.11 .00 7.90 11.30 1.000 1.00 1.200 .0 1628 .096 .722

163 129 130 2 1 6 9.63 .36 3.83 104.63 .00 7.90 11.30 6.400 1.00 1.200 .0 827 .129 1.387

164 130 119 2 1 6 3.43 2.35 200.00 80.60 .00 7.90 11.30 5.000 1.00 1.200 .0 637 .276 2.847

165 129 131 11 1 6 .10 .04 4000.00 180.42 .00 7.90 11.30 .800 1.00 1.200 .0 1425 8.278 8.415 1

166 131 120 11 1 6 .08 .03 4000.00 165.60 .00 7.90 11.30 .600 1.00 1.200 .0 1308 8.230 8.298 1

167 131 174 2 1 6 11.26 .39 3.06 155.27 .00 10.10 12.70 1.100 1.00 1.200 .0 1568 .677 1.166

168 132 133 2 2 6 4.15 .04 2.58 131.32 .00 10.10 12.70 2.000 1.00 1.200 .0 1326 .836 1.861

169 133 134 2 2 6 5.36 .05 1.86 116.29 .00 10.10 12.70 .200 1.00 1.200 .0 1175 1.020 2.029

170 173 132 24 2 6 ВМП ВМП 4.43 120.88 .00 7.90 11.30 1.000 .900 1.200 4.0 955 .733 1.416

171 122 133 17 1 6 1.21 1.46 1000.00 250.89 .00 10.10 12.70 1.000 1.00 1.200 .0 2534 1.348 2.439 1

172 125 134 2 1 6 1.82 .04 10.85 295.90 .00 7.90 11.30 1.400 1.00 1.200 .0 2338 1.119 2.609

173 134 195 2 2 6 7.19 .04 .72 45.48 .00 10.10 12.70 .300 1.00 1.200 .0 459 1.067 2.218

174 198 136 17 2 6 5.41 116.99 4000.00 74.24 .00 10.10 12.70 .200 1.00 1.200 .0 750 1.335 2.452 1

175 136 16 20 2 6 2.95 .01 1.59 86.53 .00 10.10 12.70 .200 1.00 1.200 .0 874 1.456 2.534 1

176 185 139 15 1 6 19.38 1.88 5.00 25.00 .00 10.10 12.70 .400 1.00 1.200 .0 253 .003 .087

177 137 144 15 1 6 3.85 2.97 200.00 26.24 .00 7.00 10.60 .100 1.00 1.200 .0 184 .531 .727

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

178 144 145 7 2 6 3.85 .02 1.49 76.05 .00 10.10 12.70 .300 1.00 1.200 .0 768 .547 .805

179 137 138 2 1 6 15.53 .37 1.55 78.64 .00 10.10 12.70 .400 1.00 1.200 .0 794 .531 .727

180 138 141 2 1 6 14.39 .41 1.99 101.17 .00 10.10 12.70 .100 1.00 1.200 .0 1022 .536 .734

181 138 145 12 1 6 1.14 2.61 2000.00 14.31 .00 7.00 10.60 .100 1.00 1.200 .0 100 .539 .814

182 139 140 2 1 6 19.38 1.32 3.51 178.39 .00 10.10 12.70 .900 1.00 1.200 .0 1802 .007 .133

184 140 137 2 1 6 19.38 .11 .28 14.21 .00 10.10 12.70 .900 1.00 1.200 .0 144 .528 .701

185 141 143 2 1 6 3.15 .06 6.18 168.60 .00 7.90 11.30 6.300 1.00 1.200 .0 1332 .797 2.733

186 129 143 2 1 6 1.44 .01 4.74 129.40 .00 7.90 11.30 3.400 1.00 1.200 .0 1022 .667 3.079

187 141 142 2 1 6 11.24 .30 2.40 149.93 .00 10.10 12.70 .700 1.00 1.200 .0 1514 .546 .796

188 142 131 2 1 6 11.24 .85 6.73 341.42 .00 10.10 12.70 2.300 1.00 1.200 .0 3448 .586 1.001

189 108 106 15 2 6 13.44 20.76 115.00 65.00 .00 2.54 5.60 .100 1.00 1.200 .0 165 .005 .084

190 145 104 15 2 6 4.99 19.96 800.00 65.00 .00 2.54 5.60 .100 1.00 1.200 .0 165 .548 .827

191 123 97 13 1 6 3.42 35.10 3000.00 65.55 .00 6.30 10.10 .100 1.00 1.200 .0 413 .445 1.651

192 125 93 4 2 6 15.05 33.96 150.00 65.06 .00 10.00 5.60 67.000 .800 1.200 .0 651 .527 6.294

193 109 146 23 1 6 28.37 1.66 2.06 73.99 .00 11.30 13.40 .300 1.00 1.200 .0 836 .001 .041

194 146 175 23 1 6 28.37 .58 .72 60.67 .00 11.00 13.20 .300 1.00 1.200 .0 667 .002 .051

195 147 151 23 1 6 11.21 .99 7.90 334.56 .00 8.90 11.90 7.600 1.00 1.200 .0 2978 .060 .749

196 147 148 23 1 6 17.16 .77 2.62 220.23 .00 11.00 13.20 .500 1.00 1.200 .0 2423 .006 .087

197 148 149 23 1 6 17.16 1.10 3.72 157.74 .00 8.90 11.90 8.500 1.00 1.200 .0 1404 .019 .577

198 149 150 23 2 6 10.37 .59 5.48 232.03 .00 8.90 11.90 5.800 1.00 1.200 .0 2065 .256 1.604

199 128 151 4 2 6 4.29 .28 15.37 15.00 .00 2.54 5.60 .100 1.00 1.200 .0 38 .514 3.185

200 151 100 4 2 6 15.50 38.44 160.00 50.00 .00 2.54 5.60 190.000 .800 1.200 .0 127 .239 13.851

201 143 149 4 2 6 4.59 .32 15.37 15.00 .00 2.54 5.60 .100 1.00 1.200 .0 38 .762 2.863

202 149 102 4 2 6 11.38 38.88 300.00 50.00 .00 2.54 5.60 170.000 .800 1.200 .0 127 .256 15.990

203 130 150 4 2 6 6.20 .59 15.37 15.00 .00 2.54 5.60 .100 1.00 1.200 .0 38 .131 1.403

204 150 101 4 2 6 16.57 38.45 140.00 50.00 .00 2.54 5.60 200.000 .800 1.200 .0 127 .255 13.454

205 135 159 31 2 6 2.78 61.75 8000.00 65.13 .00 5.08 10.40 .200 1.00 1.200 .0 331 1.176 2.423

206 107 187 2 1 6 36.37 1.56 1.18 74.06 .00 10.10 12.70 .100 1.00 1.200 .0 748 .001 .025

207 7 152 2 1 7 5.30 .04 1.27 44.55 .00 8.50 11.70 .200 1.00 1.200 .0 379 .003 .065

208 152 153 2 1 7 5.30 .56 19.80 690.92 .00 8.70 11.80 .600 1.00 1.200 .0 6011 .054 .178

209 153 154 2 1 7 5.30 .41 14.65 511.13 .00 8.70 11.80 1.000 1.00 1.200 .0 4447 .123 .367

210 154 155 2 1 7 5.30 1.11 39.50 882.80 .00 6.90 10.50 6.000 1.00 1.200 .0 6091 .524 1.499

211 155 15 17 1 7 5.30 112.42 4000.00 350.20 .00 8.50 11.70 .700 1.00 1.200 .0 2977 .696 1.631

212 10 156 2 1 10 5.31 .10 3.47 121.65 .00 8.50 11.70 .100 1.00 1.200 .0 1034 .035 .159

213 156 157 2 1 10 5.31 1.69 59.80 1336.52 .00 6.90 10.50 5.000 1.00 1.200 .0 9222 .468 1.101

214 157 11 17 1 10 5.31 112.72 4000.00 454.00 .00 8.50 11.70 2.400 1.00 1.200 .0 3859 .680 1.553

215 161 160 2 2 5 31.27 .96 .98 22.09 .00 6.90 10.50 .100 1.00 1.200 .0 152 1.250 7.909 1

216 160 159 2 2 5 31.27 2.68 2.74 61.29 .00 6.90 10.50 .100 1.00 1.200 .0 423 1.277 7.912 1

217 159 158 2 2 5 33.05 2.21 2.02 45.27 .00 6.90 10.50 .100 1.00 1.200 .0 312 1.285 7.467 1

218 158 86 2 2 5 33.05 1.16 1.06 23.76 .00 6.90 10.50 .100 1.00 1.200 .0 164 1.294 7.470 1

219 162 163 2 2 5 15.90 1.51 5.96 133.36 .00 6.90 10.50 .200 1.00 1.200 .0 920 1.328 7.822 1

220 163 84 2 2 5 15.90 1.57 6.22 139.05 .00 6.90 10.50 .100 1.00 1.200 .0 959 1.444 7.828 1

221 168 162 2 2 5 13.72 .47 2.50 56.08 .00 6.90 10.50 .100 1.00 1.200 .0 387 1.143 7.941

222 92 168 2 2 5 13.72 .82 4.35 97.30 .00 6.90 10.50 .100 1.00 1.200 .0 671 1.086 7.933

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

223 167 83 2 2 5 15.70 .45 1.84 41.23 .00 6.90 10.50 .100 1.00 1.200 .0 284 .869 8.313

224 83 164 2 2 5 44.10 1.44 .74 43.46 .00 10.10 12.70 .100 1.00 1.200 .0 439 .988 8.071

225 166 167 12 1 5 2.76 3.80 500.00 15.65 .00 10.10 12.70 .100 1.00 1.200 .0 158 .714 1.242

226 166 165 19 1 5 4.35 .02 1.09 68.59 .00 10.10 12.70 .100 1.00 1.200 .0 693 .730 1.229

227 165 164 12 1 5 4.35 5.67 300.00 46.22 .00 10.10 12.70 .100 1.00 1.200 .0 467 .746 1.252

228 169 61 24 2 5 ВМП ВМП 4.82 116.18 .00 6.90 10.50 2.100 .900 1.200 3.4 802 .279 1.493

229 58 169 18 3 5 ВМП ВМП ВМП 273.16 .00 .50 1.00 .000 1.00 1.200 3.0 .179 .876

230 103 170 18 3 5 ВМП ВМП ВМП 107.68 .00 .50 1.00 .000 1.00 1.200 3.0 .001 .024

231 6 172 20 1 6 61.36 3.12 .83 77.10 .00 12.50 14.10 .200 1.00 1.200 .0 964 .000 .012

232 6 205 20 1 6 33.29 .80 .72 39.20 .00 10.10 12.70 .200 1.00 1.200 .0 396 .000 .014

233 175 171 23 1 6 28.37 .31 .38 32.64 .00 11.00 13.20 .100 1.00 1.200 .0 359 .002 .055

234 171 147 23 1 6 28.37 .18 .22 19.10 .00 11.00 13.20 .100 1.00 1.200 .0 210 .002 .058

235 174 209 2 1 6 8.82 .14 1.76 89.47 .00 10.10 12.70 .100 1.00 1.200 .0 1217 .698 1.178

236 174 173 18 3 6 ВМП ВМП ВМП 199.61 .00 .50 1.00 .000 1.00 1.200 3.0 .677 1.166

237 23 64 18 3 4 ВМП ВМП ВМП 449.17 .00 .50 1.00 .000 1.00 1.200 3.0 .008 .090

238 176 33 2 2 4 15.83 .39 1.55 34.71 .00 6.90 10.50 .100 1.00 1.200 .0 240 .403 1.931

239 176 67 18 3 4 ВМП ВМП ВМП 273.00 .00 .50 1.00 .000 1.00 1.200 3.0 .396 1.925

240 87 179 20 2 5 41.55 .88 .51 39.05 .00 11.50 13.40 .100 1.00 1.200 .0 449 1.333 7.764 1

241 179 178 20 2 5 41.55 1.24 .72 54.70 .00 11.50 13.40 .100 1.00 1.200 .0 629 1.362 7.767 1

242 178 177 20 2 5 41.55 .71 .41 31.38 .00 11.50 13.40 .100 1.00 1.200 .0 361 1.379 7.769 1

243 177 17 20 2 5 41.55 .59 .34 26.47 .00 11.50 13.40 .100 1.00 1.200 .0 304 1.393 7.772 1

244 20 19 16 1 2 1.78 .00 .02 30.01 .00 16.00 16.00 .100 1.00 1.200 .0 .000 .056

245 22 21 2 2 -190.00 -36.10 1.00 1.00 .00 28.20 18.80 .100 1.00 1.200 .0 28 1.280 6.124 1

246 19 21 25 2 2 190.00 1.08 .03 25.55 .00 16.00 16.00 .100 1.00 1.200 .0 409 1.280 6.123 1

247 114 180 2 1 6 24.81 .45 .73 42.52 .00 10.10 12.70 .030 1.00 1.200 .0 429 .001 .070

248 180 181 2 1 6 23.31 .33 .61 35.46 .00 10.10 12.70 .030 1.00 1.200 .0 358 .002 .072

249 181 182 2 1 6 21.85 .22 .47 27.58 .00 10.10 12.70 .030 1.00 1.200 .0 279 .002 .073

250 182 183 2 1 6 13.75 .10 .51 29.73 .00 10.10 12.70 .030 1.00 1.200 .0 300 .002 .075

251 183 184 2 1 6 15.39 .12 .52 30.47 .00 10.10 12.70 .030 1.00 1.200 .0 308 .003 .073

252 184 185 2 1 6 17.46 .13 .42 24.75 .00 10.10 12.70 .030 1.00 1.200 .0 250 .003 .070

253 187 188 2 1 6 36.37 .33 .25 21.21 .00 11.30 13.40 .030 1.00 1.200 .0 240 .001 .026

254 188 189 2 1 6 35.84 .87 .68 56.58 .00 11.30 13.40 .030 1.00 1.200 .0 639 .001 .026

255 189 190 2 1 6 34.00 .36 .31 25.80 .00 11.30 13.40 .030 1.00 1.200 .0 292 .001 .027

256 190 191 2 1 6 32.35 .32 .31 26.40 .00 11.30 13.40 .030 1.00 1.200 .0 298 .001 .028

257 191 192 2 1 6 30.29 .17 .19 15.81 .00 11.30 13.40 .030 1.00 1.200 .0 179 .001 .029

258 192 109 2 1 6 28.37 .14 .17 14.86 .00 11.30 13.40 .030 1.00 1.200 .0 168 .001 .030

259 180 193 2 1 6 1.50 .00 .58 47.00 .00 11.20 13.40 .010 1.00 1.200 .0 526 .009 .077

260 188 193 12 1 6 .53 1.12 4000.00 13.03 .00 11.20 13.40 .010 1.00 1.200 .0 146 .004 .044

261 193 194 15 1 6 2.03 .33 80.00 29.06 .00 5.80 9.20 .010 1.00 1.200 .0 169 .009 .073

262 181 194 8 1 6 1.46 .00 .48 39.01 .00 11.20 13.40 .010 1.00 1.200 .0 437 .008 .079

263 194 186 15 1 6 3.49 .24 20.00 18.97 .00 11.60 18.40 .010 1.00 1.200 .0 220 .010 .078

264 182 186 9 2 6 8.11 .02 .31 25.07 .00 11.20 13.40 .010 1.00 1.200 .0 281 .003 .074

265 189 108 12 1 6 1.84 .84 250.00 21.84 .00 11.20 13.40 .010 1.00 1.200 .0 245 .002 .032

266 190 183 12 1 6 1.65 .54 200.00 47.09 .00 11.20 13.40 .010 1.00 1.200 .0 527 .004 .033

267 191 184 12 1 6 2.07 .34 80.00 35.01 .00 8.00 10.80 .010 1.00 1.200 .0 280 .002 .033

268 192 185 12 1 6 1.92 .29 80.00 26.17 .00 6.20 10.20 .010 1.00 1.200 .0 162 .002 .034

269 195 196 6 2 6 3.01 .01 1.44 32.20 .00 6.90 10.50 .200 1.00 1.200 .0 222 1.094 2.284

270 196 135 6 2 6 3.01 .02 1.94 43.41 .00 6.90 10.50 .200 1.00 1.200 .0 300 1.131 2.351

----------------------------------------------------------------------------------------------------------------------------------------------

№ |Начал|Конеч|Тип|Тип| № | Q | H | Сопр | Длина | Ap |Площад| Перим|Дебит, | Kv | Ek | Qtu | Vpr | Eвых | Cвых |Приз

эл-та| узел| узел|эл.|стр|Гор| ,м3/c |,мм в.ст| ,mu | ,м | К.a.с | ,м2 | ,м |D,кБк/с|Коэф|кБк/м3 |,м3/с| ,м3 |,кБк/м3|,кБк/м3

-----------------------------------------------------------------------------------------------------------------------------------------|----

0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

----------------------------------------------------------------------------------------------------------------------------------------------

271 135 197 6 2 6 1.23 .00 2.00 44.72 .00 6.90 10.50 .300 1.00 1.200 .0 309 1.953 3.638 1

272 197 198 6 2 6 1.23 .00 1.34 30.06 .00 6.90 10.50 .300 1.00 1.200 .0 207 2.650 4.926 1

273 195 198 2 2 6 4.17 .03 1.77 141.66 .00 11.50 13.60 .200 1.00 1.200 .0 1629 1.200 2.266

274 136 199 20 2 6 2.36 .01 1.03 77.00 .00 11.50 13.60 .200 1.00 1.200 .0 886 1.489 2.554 1

275 199 200 20 2 6 2.36 .00 .65 48.60 .00 11.50 13.60 .200 1.00 1.200 .0 559 1.585 2.656 1

276 200 201 20 2 6 2.36 .00 .39 29.52 .00 11.50 13.60 .200 1.00 1.200 .0 339 1.644 2.758 1

277 201 16 20 2 6 2.36 .00 .41 31.04 .00 11.50 13.60 .200 1.00 1.200 .0 357 1.709 2.860 1

278 104 203 15 2 5 7.07 14.98 300.00 61.20 .00 2.54 5.60 .200 1.00 1.200 .0 155 .394 .680

279 203 204 2 2 4 7.07 .29 5.82 130.11 .00 6.90 10.50 .200 1.00 1.200 .0 898 .406 .708

280 204 32 2 2 4 31.63 7.87 7.87 176.08 .00 6.90 10.50 .700 1.00 1.200 .0 1215 .358 1.905

281 73 202 2 1 5 6.21 .05 1.39 88.45 .00 10.40 12.70 .220 1.00 1.200 .0 920 .012 .132

282 205 206 20 1 6 33.29 .44 .40 30.41 .00 11.50 13.60 .200 1.00 1.200 .0 350 .000 .020

283 206 207 20 1 6 33.29 .33 .30 22.47 .00 11.50 13.60 .200 1.00 1.200 .0 258 .000 .026

284 207 208 20 1 6 33.29 1.07 .97 72.71 .00 11.50 13.60 .200 1.00 1.200 .0 836 .001 .032

285 208 172 20 1 6 33.29 .48 .43 32.06 .00 11.50 13.60 .200 1.00 1.200 .0 369 .001 .038

286 209 132 17 1 6 1.72 11.77 4000.00 34.05 .00 10.10 12.70 .200 1.00 1.200 .0 344 .733 1.294

287 209 166 13 1 6 7.10 50.46 1000.00 70.44 .00 5.00 .00 .200 1.00 1.200 .0 352 .705 1.206

Суммарный дебит = 1163.16

Суммарный проветриваемый объем горных выработок= 322560

Примечания:

1. Направление струи программа автоматически проставляет от начального узла элемента к конечному

2. Для выработок проветриваемых ВМП дебит вентилятора проставлен в графе 16(19)

В графах 6-9 значение "ВМП" означает, что расчет воздухораспределения проведен в режиме при отключенных "ВМП"

3. Кодировка некоторых параметров таблицы

Столбец 4 (Тип элемента)

0 - вентиляторная установка

1 - вертикальный выработка типа ствол

2 - горизонтальная выработка типа штрек, квершлаг

3 - вертикальная выработка типа восстающий

4 - очистной блок (рабочий участок)

5 - лава (рабочий участок)

6 - камера (рабочий участок)

7 - склад ВМ (рабочий участок)

8 - прочие служебные камеры (рабочий участок)

9 - аккумуляторная (рабочий участок)

10 - прочие

11 - перемычка глухая

12 - перемычка с вентиляционной дверью или шлюз

13 - ляда

14 - кроссинг

15 - пассивный регулятор (вентиляционное окно или парус)

16 - надшахтное здание (герметизированное или нет)(рабочий участок)

17 - шлюз две перемычки с дверьми (закрытые)

18 - трубопровод вентилятора местного проветривания ВМП

19 - электровозное депо (рабочий участок)

20 - выработки околоствольного двора (рабочий участок)

21 - камера водоотлива (рабочий участок)

22 - трансформаторная подстанция (рабочий участок)

23 - подэтажные выработки (рабочий участок)

24 - выработки проветриваемые ВМП (проходческого забоя - рабочий участок)

25 - канал вентиляторной установки

26 - наклонный съезд (рабочий участок)

27 - уклон (рабочий участок)

28 - бремсберг (рабочий участок)

29 - штольня

30 - лифтовый восстающий (рабочий участок)

31 - рудоспуск

32 - породоспуск

33 - скважина

34 - шурф

35 - водосборник

Столбец 5 (Тип струи)

1 - свежая - красная

2 - исходящая - синяя

3 - трубопровода ВМП - зеленая

Столбец 6 (Номер горизонта)

0 - поверхность

1 - 20 номера горизонтов

Столбец 10(11) (Расчетный коэф. аэродинамического сопротивления)

Столбец 13(16) (Собственный дебит радона - D , (кБк/с))

Столбец 14(17) (Коэффициент)

Столбец 15(18) (Контрольный уровень радона для постоянных рабочих мест - Eк, кБк/м3)

Столбец 16(19) (Требуемый расход воздуха для радиационного расчета - Qtu, м3/с)

Столбец 17(20) (Проветриваемый объем участка - Vpr, м3)

Столбец 18(21) (ЭРОА радона воздуха - Eвых, кБк/м3)

Столбец 19(22) (Объемная активность радона исходящего воздуха - Свых,кБк/м3

Столбец 20(23) (Признак непрохождения участка по фактору радон)

1 - непроходит не рабочий участок

2 - непроходит рабочий участок

4099 - СП

Таблица 1.7

РАСЧЁТНЫЕ ЗНАЧЕНИЯ СКОРОСТИ ВОЗДУХА И ЗАТРАТ ОБЩЕЙ МОЩНОСТИ ГВУ

(БЕЗ УЧЁТА ЕЁ КПД) В ОТДЕЛЬНЫХ ВЕТВЯХ (ЭЛЕМЕНТАХ) СЕТИ

-------------------------------------------------------------------------------

эл-та| узел| узел| ,м3/c | ,мм в.ст. | ,м/c | ,квт | ,вт/м | ,м3

-------------------------------------------------------------------------------

Горизонт 1

1 1 2 207.998 .432 13.000 .881 35.5 397

2 2 3 19.792 195.879 .550 38.008 1915.7 714

3 2 4 188.205 33.650 6.674 62.089 196.5 8911

4 4 5 179.899 5.825 6.379 10.274 168.4 1720

5 5 6 105.255 2.104 3.732 2.171 33.4 1833

6 6 7 10.609 .027 .376 .003 .0 2256

7 7 8 5.308 .003 .188 .000 .0 1043

8 8 9 5.308 .005 .188 .000 .0 1833

9 9 10 5.308 .005 .188 .000 .0 1805

-----------------------------------------------------------------------------

Горизонт 2

10 11 12 5.308 .005 .188 .000 .0 1805

11 12 13 5.308 .005 .188 .000 .0 1833

12 13 14 5.308 .003 .188 .000 .0 1043

13 14 15 5.308 .002 .188 .000 .0 790

14 15 16 10.609 .019 .376 .002 .0 1466

15 16 17 16.018 .054 .568 .007 .1 1833

16 17 18 114.182 2.477 4.049 2.773 45.5 1720

17 18 19 188.205 37.192 6.674 68.625 213.4 9069

244 20 19 1.783 .000 .111 .000 .0 480

245 22 21 -190.000 -36.101 -6.738 67.247 67247.0 28

246 19 21 190.000 1.083 11.875 2.005 78.5 409

-----------------------------------------------------------------------------

Горизонт 4

18 4 23 8.305 55.190 1.204 4.494 12.4 2509

19 54 25 7.359 .420 1.067 .030 .2 1197

20 26 25 10.848 .431 1.572 .046 .6 567

21 25 27 18.208 1.120 2.639 .200 2.6 522

22 28 27 1.244 .005 .180 .000 .0 581

23 27 30 19.452 3.545 2.819 .676 3.2 1445

24 28 24 9.241 .406 1.339 .037 .3 735

25 24 29 19.477 1.642 2.823 .314 3.2 668

26 29 30 19.477 1.502 2.823 .287 3.2 611

27 30 31 8.413 .729 1.219 .060 .3 1591

28 53 31 16.151 2.848 2.341 .451 1.8 1685

29 31 204 24.564 3.379 3.560 .814 6.5 864

30 32 176 20.115 4.313 2.915 .851 3.6 1645

31 30 34 30.517 13.215 4.423 3.954 12.5 2189

32 34 35 13.103 .422 1.899 .054 1.0 381

33 32 35 11.515 1.654 1.669 .187 .7 1925

34 35 36 24.618 2.824 3.568 .682 6.5 719

35 36 37 20.969 2.049 3.039 .421 4.0 720

36 37 38 19.441 .823 2.818 .157 3.2 337

37 33 39 18.165 3.091 2.633 .550 2.6 1446

38 39 40 31.644 4.866 4.586 1.510 13.9 750

39 40 49 40.709 12.744 4.031 5.086 11.4 4502

40 34 41 17.414 1.901 2.524 .325 2.3 968

41 41 42 17.414 1.501 2.524 .256 2.3 763

42 42 43 21.063 1.921 3.053 .397 4.1 669

43 43 44 22.591 1.224 3.274 .271 5.0 372

44 44 45 28.553 3.742 4.138 1.048 10.2 708

45 36 42 3.649 .155 .529 .006 .0 1805

46 37 43 1.528 .027 .221 .000 .0 1829

47 38 39 13.479 .441 1.953 .058 1.1 376

-------------------------------------------------------------------------------

эл-та| узел| узел| ,м3/c | ,мм в.ст. | ,м/c | ,квт | ,вт/м | ,м3

-------------------------------------------------------------------------------

48 38 44 5.961 .428 .864 .025 .1 1861

49 45 40 9.064 1.137 1.314 .101 .3 2135

50 46 47 19.488 1.716 2.824 .328 3.2 697

51 45 46 19.488 2.776 2.824 .530 3.2 1127

52 48 47 13.824 1.335 2.003 .181 1.2 1078

53 47 49 33.313 9.388 4.828 3.066 16.2 1305

54 49 50 74.022 16.712 7.329 12.128 68.5 1789

55 50 18 74.022 6.465 7.329 4.692 68.4 693

58 23 54 1.182 4.193 .171 .049 1.0 324

59 23 53 .946 7.161 .137 .066 1.0 454

72 65 53 15.205 .964 2.204 .144 1.5 643

74 67 33 4.289 .204 .622 .009 .0 1713

79 64 54 6.177 .759 .895 .046 .1 3068

237 23 64 6.177 3.434 12.354 .208 .5 225

238 176 33 15.826 .388 2.294 .060 1.7 239

239 176 67 4.289 .183 8.578 .008 .0 137

279 203 204 7.065 .290 1.024 .020 .2 898

280 204 32 31.630 7.874 4.584 2.442 13.9 1215

-----------------------------------------------------------------------------

Горизонт 5

56 5 51 74.643 28.582 7.390 20.916 70.4 3003

57 51 52 56.335 7.489 5.578 4.136 30.2 1384

60 52 55 9.077 20.600 1.316 1.833 4.1 3051

61 55 56 3.991 .233 .578 .009 .0 2256

62 56 57 2.095 .011 .304 .000 .0 402

63 56 58 1.896 .033 .275 .001 .0 1430

64 57 59 2.095 .040 .304 .001 .0 1427

65 55 58 5.085 .266 .737 .013 .1 1589

66 58 59 2.962 .018 .429 .001 .0 330

67 59 60 4.401 .087 .638 .004 .0 699

68 60 61 4.401 .050 .638 .002 .0 401

69 61 62 7.654 .292 1.109 .022 .2 772

70 62 63 8.311 .137 1.204 .011 .2 308

71 63 66 9.077 2.295 1.316 .204 .3 4297

73 106 65 15.205 13.872 2.204 2.068 33.8 423

75 33 68 1.950 7.608 .629 .145 2.4 189

76 76 68 30.083 .905 2.979 .267 4.6 587

77 58 63 .766 .587 .111 .004 .1 386

78 59 62 .656 .431 .095 .003 .0 407

80 68 85 32.034 8.640 3.172 2.713 5.6 4931

81 66 69 9.077 .975 1.316 .087 .3 1826

82 69 70 9.077 .192 1.316 .017 .3 361

83 85 161 96.385 5.481 7.711 5.179 87.5 740

84 52 71 47.258 7.995 4.679 3.704 17.8 2098

85 71 77 31.819 4.535 4.611 1.415 14.1 691

86 71 105 15.439 .064 1.529 .010 .6 163

87 105 70 4.590 16.858 .454 .759 7.9 975

88 51 103 18.308 .569 1.813 .102 1.0 1000

89 103 72 12.852 .189 1.272 .024 .4 678

90 103 106 1.770 12.537 .257 .218 13.9 108

91 202 104 2.071 17.162 .300 .348 18.1 132

92 72 73 16.537 .927 1.637 .150 .8 1986

93 202 74 4.138 34.254 .410 1.390 12.5 1122

94 74 75 2.874 16.530 .285 .466 3.0 1579

95 75 76 18.185 .925 1.800 .165 1.0 1641

96 77 78 17.435 .690 2.527 .118 2.3 350

97 78 95 17.435 .711 2.527 .122 2.3 362

98 79 80 19.543 3.598 2.832 .689 3.3 1454

99 80 81 40.157 11.127 5.820 4.381 28.4 1065

100 81 82 24.847 2.938 3.601 .716 6.7 734

101 82 167 12.948 1.329 1.877 .169 1.0 1224

102 164 84 48.448 2.253 4.797 1.070 19.2 563

103 84 85 64.351 6.170 6.371 3.893 45.0 873

104 161 86 65.115 7.208 5.662 4.601 33.8 1566

105 86 87 98.164 8.865 7.853 8.794 96.7 1136

106 87 17 57.211 3.371 4.975 1.931 23.3 955

107 170 72 3.684 .054 .534 .002 .0 616

108 73 79 10.327 31.999 1.497 3.240 10.5 2132

109 74 102 1.263 .011 .183 .000 .0 1119

-------------------------------------------------------------------------------

эл-та| узел| узел| ,м3/c | ,мм в.ст. | ,м/c | ,квт | ,вт/м | ,м3

-------------------------------------------------------------------------------

110 102 80 12.647 1.278 1.833 .158 .9 1233

111 101 80 7.966 .153 1.154 .012 .2 374

112 101 90 8.607 .624 1.247 .056 .3 1301

113 81 75 15.310 4.113 2.219 .617 1.6 2707

114 82 76 11.898 2.100 1.724 .245 .7 2289

115 70 88 13.667 .205 1.353 .027 .4 646

116 88 89 17.564 .527 1.739 .091 .9 1001

117 89 99 21.262 1.274 2.105 .266 1.6 1656

118 99 90 31.049 3.413 3.074 1.019 5.0 2076

119 90 91 39.656 9.829 3.926 3.821 10.5 3662

120 91 92 42.116 4.842 4.170 1.999 12.6 1600

121 93 162 2.182 9.529 .316 .204 1.0 1399

122 93 98 12.863 .373 1.864 .047 .9 349

123 92 83 28.396 .677 2.811 .188 3.9 493

124 77 94 14.383 .442 2.084 .062 1.3 331

125 94 88 3.897 12.149 .565 .464 5.2 613

126 95 96 13.933 .780 2.019 .107 1.2 621

127 96 89 3.697 10.937 .536 .396 4.7 582

128 95 79 3.501 12.263 .507 .421 2.8 1032

129 100 79 5.713 .050 .828 .003 .1 241

130 100 99 9.786 .813 1.418 .073 .4 1310

131 105 26 10.848 9.415 1.085 1.001 16.4 610

132 94 28 10.486 6.047 1.049 .622 10.2 610

133 96 24 10.236 4.715 1.024 .473 7.7 614

134 98 48 13.824 12.135 5.443 1.645 26.6 157

135 97 98 .960 .461 .139 .000 .0 319

136 97 91 2.459 3.025 .356 .073 .3 1844

215 161 160 31.270 .958 4.532 .294 13.3 152

216 160 159 31.270 2.679 4.532 .821 13.4 423

217 159 158 33.048 2.206 4.790 .781 17.3 312

218 158 86 33.048 1.158 4.790 .410 17.3 164

219 162 163 15.903 1.507 2.305 .235 1.8 920

220 163 84 15.903 1.573 2.305 .245 1.8 959

221 168 162 13.720 .470 1.988 .063 1.1 387

222 92 168 13.720 .818 1.988 .110 1.1 671

223 167 83 15.704 .453 2.276 .070 1.7 284

224 83 164 44.101 1.439 4.366 .622 14.3 439

225 166 167 2.756 3.797 .273 .103 6.6 158

226 166 165 4.347 .020 .430 .001 .0 693

227 165 164 4.347 5.670 .430 .242 5.2 467

228 169 61 3.253 .051 .471 .002 .0 802

229 58 169 3.253 .105 6.506 .003 .0 137

230 103 170 3.684 .135 7.368 .005 .0 54

240 87 179 41.552 .880 3.613 .358 9.2 449

241 179 178 41.552 1.243 3.613 .506 9.3 629

242 178 177 41.552 .707 3.613 .288 9.2 361

243 177 17 41.552 .587 3.613 .239 9.0 304

278 104 203 7.065 14.978 2.781 1.037 17.0 155

281 73 202 6.209 .053 .597 .003 .0 920

-----------------------------------------------------------------------------

Горизонт 6

137 172 107 94.645 12.093 7.572 11.221 83.9 1671

138 186 108 11.598 .018 1.148 .002 .2 90

139 107 110 58.277 .849 4.662 .485 19.0 319

140 110 111 12.549 1.283 1.588 .158 .7 1756

141 111 112 12.549 1.291 1.588 .159 .7 1768

142 112 113 7.171 .435 .908 .031 .1 1825

143 110 114 45.728 1.714 3.658 .768 10.8 888

144 114 115 20.914 1.054 2.071 .216 1.8 1238

145 112 115 5.377 .194 .681 .010 .1 1446

146 115 116 11.684 .606 1.157 .069 .3 2278

147 113 116 7.171 .364 .908 .026 .1 1528

148 116 117 18.856 1.450 1.867 .268 1.3 2091

149 117 118 18.899 1.475 1.871 .273 1.3 2119

150 118 119 17.990 1.294 1.781 .228 1.1 2049

151 119 120 21.416 1.408 2.120 .296 1.9 1574

152 120 121 21.500 8.782 2.129 1.851 5.6 3336

153 121 122 21.500 1.400 2.129 .295 1.9 1556

154 122 123 20.290 .712 2.568 .142 3.0 375

-------------------------------------------------------------------------------

эл-та| узел| узел| ,м3/c | ,мм в.ст. | ,м/c | ,квт | ,вт/м | ,м3

-------------------------------------------------------------------------------

155 123 124 16.870 .557 2.135 .092 1.7 423

156 124 125 16.870 .210 1.670 .035 .9 380

157 115 126 14.606 1.871 1.849 .268 1.1 1891

158 126 117 .043 .185 .005 .000 .0 1486

159 126 127 14.563 1.622 1.843 .232 1.1 1648

160 127 128 3.383 .041 .428 .001 .0 776

161 118 128 .909 .413 .115 .000 .0 734

162 127 129 11.177 .943 1.415 .103 .5 1628

163 129 130 9.629 .355 1.219 .034 .3 827

164 130 119 3.426 2.347 .434 .001 .0 637

165 129 131 .104 .043 .013 .001 .0 1425

166 131 120 .083 .028 .011 .001 .0 1308

167 131 174 11.257 .387 1.115 .043 .3 1568

168 132 133 4.153 .044 .411 .002 .0 1326

169 133 134 5.363 .053 .531 .003 .0 1175

170 173 132 2.437 .026 .308 .001 .0 955

171 122 133 1.209 1.463 .120 .017 .1 2534

172 125 134 1.823 .036 .231 .001 .0 2338

173 134 195 7.186 .037 .711 .003 .1 459

174 198 136 5.408 116.986 .535 3.359 45.2 750

175 136 16 2.948 .014 .292 .000 .0 874

176 185 139 19.378 1.877 1.919 .357 14.3 253

177 137 144 3.851 2.966 .550 .112 4.3 184

178 144 145 3.851 .022 .381 .001 .0 768

179 137 138 15.530 .373 1.538 .057 .7 794

180 138 141 14.386 .411 1.424 .058 .6 1022

181 138 145 1.143 2.614 .163 .029 2.0 100

182 139 140 19.378 1.318 1.919 .250 1.4 1802

183 127 140 .002 .000 .000 .000 .0 1984

184 140 137 19.381 .105 1.919 .020 1.4 144

185 141 143 3.151 .061 .399 .002 .0 1332

186 129 143 1.443 .009 .183 .000 .0 1022

187 141 142 11.235 .302 1.112 .033 .2 1514

188 142 131 11.235 .849 1.112 .094 .3 3448

189 108 106 13.435 20.758 5.289 2.734 42.1 165

190 145 104 4.994 19.956 1.966 .977 15.0 165

191 123 97 3.420 35.099 .543 1.177 18.0 413

192 125 93 15.046 33.959 1.505 5.009 77.0 651

193 109 146 28.368 1.657 2.510 .461 6.2 836

194 146 175 28.368 .579 2.579 .161 2.7 667

195 147 151 11.208 .992 1.259 .103 .3 2978

196 147 148 17.159 .771 1.560 .134 .6 2423

197 148 149 17.159 1.095 1.928 .191 1.2 1404

198 149 150 10.370 .589 1.165 .063 .3 2065

199 128 151 4.292 .283 1.690 .012 .8 38

200 151 100 15.500 38.440 6.102 5.619 112.4 127

201 143 149 4.594 .324 1.809 .015 1.0 38

202 149 102 11.383 38.876 4.481 4.338 86.8 127

203 130 150 6.203 .591 2.442 .036 2.4 38

204 150 101 16.573 38.453 6.525 6.477 129.5 127

205 135 159 2.778 61.754 .547 1.682 25.8 331

206 107 187 36.367 1.560 3.601 .556 7.5 748

231 6 172 61.357 3.124 4.909 1.879 24.4 964

232 6 205 33.287 .797 3.296 .260 6.6 396

233 175 171 28.368 .305 2.579 .085 2.6 359

234 171 147 28.368 .177 2.579 .049 2.6 210

235 174 209 8.819 .136 .873 .012 .1 904

236 174 173 2.437 11.885 4.874 .284 1.4 100

247 114 180 24.814 .449 2.457 .109 2.6 429

248 180 181 23.309 .331 2.308 .076 2.1 358

249 181 182 21.852 .224 2.164 .048 1.7 279

250 182 183 13.746 .096 1.361 .013 .4 300

251 183 184 15.393 .123 1.524 .019 .6 308

252 184 185 17.458 .128 1.729 .022 .9 250

253 187 188 36.367 .330 3.218 .118 5.5 240

254 188 189 35.837 .873 3.171 .307 5.4 639

255 189 190 34.000 .358 3.009 .119 4.6 292

256 190 191 32.353 .324 2.863 .103 3.9 298

257 191 192 30.288 .174 2.680 .052 3.3 179

-------------------------------------------------------------------------------

эл-та| узел| узел| ,м3/c | ,мм в.ст. | ,м/c | ,квт | ,вт/м | ,м3

-------------------------------------------------------------------------------

258 192 109 28.368 .136 2.510 .038 2.5 168

259 180 193 1.504 .001 .134 .000 .0 526

260 188 193 .529 1.123 .047 .006 .4 146

261 193 194 2.034 .331 .351 .007 .2 169

262 181 194 1.456 .001 .130 .000 .0 437

263 194 186 3.491 .243 .301 .008 .4 220

264 182 186 8.106 .020 .724 .002 .1 281

265 189 108 1.837 .843 .164 .015 .7 245

266 190 183 1.646 .542 .147 .009 .2 527

267 191 184 2.065 .341 .258 .007 .2 280

268 192 185 1.920 .294 .310 .006 .2 162

269 195 196 3.012 .013 .437 .000 .0 222

270 196 135 3.012 .017 .437 .001 .0 300

271 135 197 1.233 .003 .179 .000 .0 309

272 197 198 1.233 .002 .179 .000 .0 207

273 195 198 4.174 .030 .363 .001 .0 1629

274 136 199 2.360 .006 .205 .000 .0 886

275 199 200 2.360 .004 .205 .000 .0 559

276 200 201 2.360 .002 .205 .000 .0 339

277 201 16 2.360 .002 .205 .000 .0 357

282 205 206 33.287 .443 2.895 .145 4.8 350

283 206 207 33.287 .332 2.895 .108 4.8 258

284 207 208 33.287 1.074 2.895 .350 4.8 836

285 208 172 33.287 .476 2.895 .155 4.8 369

286 209 132 1.715 11.774 .170 .198 5.8 344

287 209 166 7.103 50.461 1.421 3.514 49.9 352

-----------------------------------------------------------------------------

Горизонт 7

207 7 152 5.301 .035 .624 .002 .0 379

208 152 153 5.301 .556 .609 .029 .0 6011

209 153 154 5.301 .411 .609 .021 .0 4447

210 154 155 5.301 1.110 .768 .058 .1 6091

211 155 15 5.301 112.421 .624 5.843 16.7 2977

-----------------------------------------------------------------------------

Горизонт 10

212 10 156 5.308 .097 .624 .005 .0 1034

213 156 157 5.308 1.685 .769 .088 .1 9222

214 157 11 5.308 112.721 .624 5.866 12.9 3859

-----------------------------------------------------------------------------

Таблица 1.8

РАСЧЕТНЫЕ ЗНАЧЕНИЯ УРОВНЕЙ РАДИАЦИОННО-ОПАСНЫХ ФАКТОРОВ В ОЧИСТНЫХ БЛОКАХ

Номер ветви в схеме вентиляции	Блок	МЭД, в долях Ду*=17 мкГр/ч	ОА ДРН**, в долях Ду=0,8 Бк/м³	ЭРОА радона***, в долях Ду=1,2 кБк/м³	Сумма РОФ, в долях Ду=1
1	2	3	4	5	6
131	8-522	0,23	0,06	0,13	0,42
132	8-518	0,21	0,06	0,30	0,57
133	8-514	0,29	0,08	0,37	0,74
192	8-629	0,19	0,04	0.90	1,13
200	8-601	0,32	0,09	0,80	1,21
202	8-603	0,23	0,06	0,63	0,92
204	8-606	0,33	0,09	0,90	1,32
В среднем		0,26	0,07	0,58	0,90

Примечания.

* ДУ – допустимый уровень при полной занятости (1700 ч/год);

** ОА ДРН – среднее значение объемной активности долгоживущих радионуклидов в зоне дыхания;

*** ЭРОА радона – среднее значение ЭРОА радона в пределах очистного блока.

Таблица 1.9

РАСЧЕТНЫЕ ЗНАЧЕНИЯ ВЫБРОСОВ РАДИОАКТИВНЫХ ВЕЩЕСТВ В АТМОСФЕРУ С ИСХОДЯЩЕЙ ВОЗДУШНОЙ СТРУЯМИ РУДНИКА № 8 ПО СТВОЛУ 14 РЭШ

Радионуклид	Параметр	Единица измерения	Значение параметра
1	2	3	4
	Расход воздуха	м³/с	185
Радон-222	Объемная активность	кБк/м³	6,4
Радон-222	Выброс	кБк/с	1190
Полоний-218 (радий-А)	Объемная активность	кБк/м³	6,3
Полоний-218 (радий-А)	Выброс	кБк/с	1170
Свинец-214 (радий-В)	Объемная активность	кБк/м³	2,1
Свинец-214 (радий-В)	Выброс	кБк/с	390
Висмут-214 (радий-С)	Объемная активность	кБк/м³	0,54
Висмут-214 (радий-С)	Выброс	кБк/с	100
Уран-238 (природный)*	Объемная активность	Бк/м³	0,008
Уран-238 (природный)*	Выброс	Бк/с	1,48

* - в радиоактивном равновесии с дочерними продуктами (ураном-234, торием-230, радием-226, свинцом-210 и полонием-210).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОРА ZVN1-28-900/8

Диаметр рабочего колеса, мм 2800

Производительность, м³/с 107-300,0

Давление, мм. вод. ст. 130-280,0

Статический КПД 0,6-0,82

Электродвигатель:

Мощность, кВт 900,0

Номинальный ток статора, А

Номинальное напряжение, В

Частота вращения, об/мин. 750,0

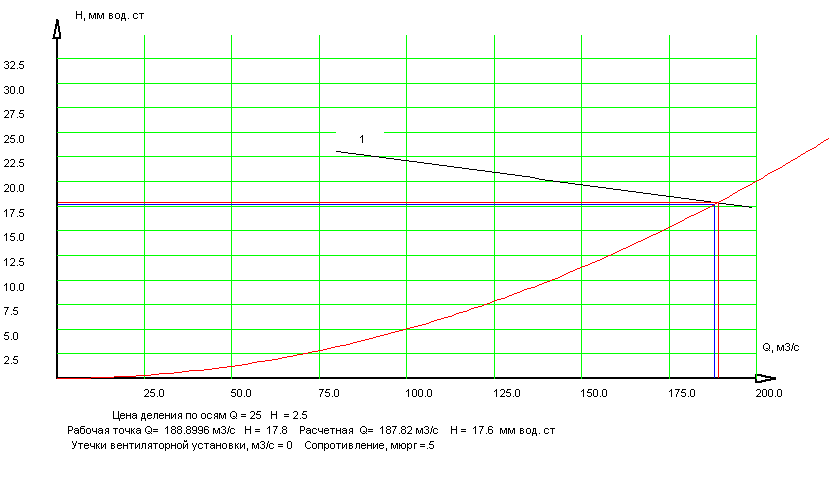

Рис. 1.2. Характеристика вентилятора.

а)

б)

Расчетная Q = 208 м³/с, N = 630 кВт/ч.

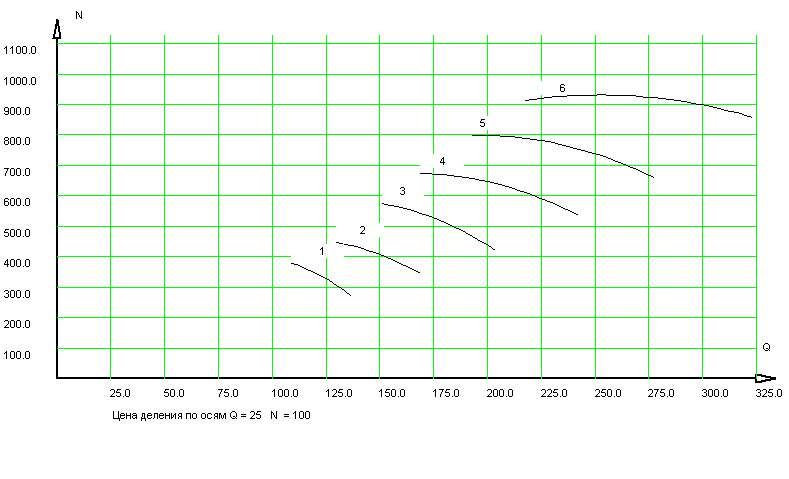

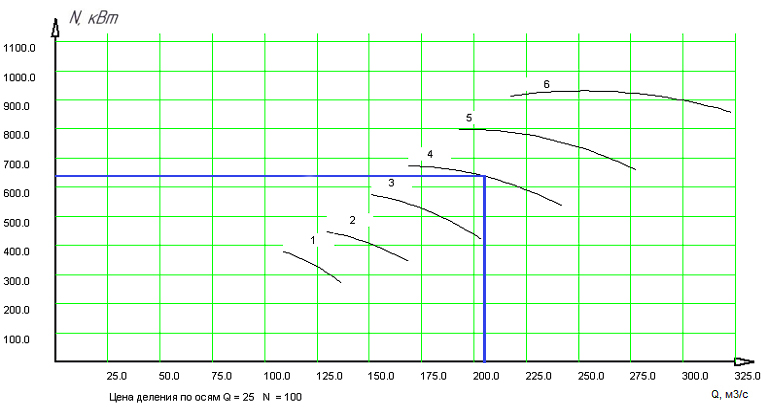

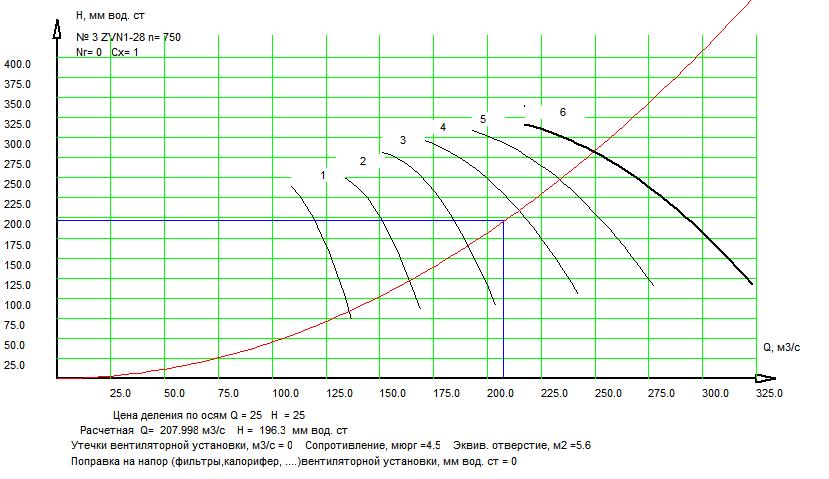

Рис. 1.3. Расчетные характеристики главной вентиляторной установки (ГВУ) типа ZVN1-28-900/8, установленной на стволе 14В:

а) Напорные H-Q; б) Мощности N-Q.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОРА 1ВУ50-37.370ГП

Диаметр рабочего колеса, мм 4920

Число рабочих лопаток на рабочем колесе, шт. 3

Производительность, м³/с 80-200,0

Давление, мм. вод. ст. 19 - 25,0

Статический КПД 0,629

Мощность на валу вентилятора, КВт 37

Частота вращения, об/мин. 350,0

Для отвода от надшахтного здания ствола 14РЭШ грязной исходящей струи воздуха на отводном канале ствола установлен вентилятор 1ВУ50-37.370ГП.

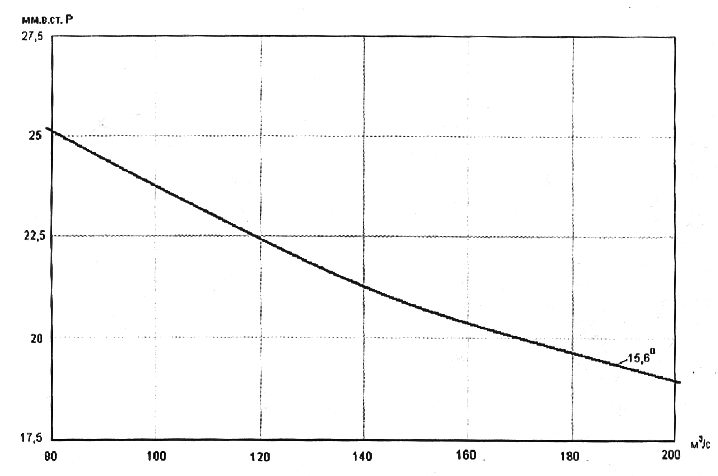

Рис. 1.4. Расчетные характеристики вентиляторной установки типа 1ВУ50-37.370ГП, установленной на отводном канале ствола 14РЭШ

Расчеты показали, что режим работы вентилятора на отводном канале ствола 14РЭШ практически не влияет на режим воздухораспределения подземной части рудника. Подсос воздуха через надшахтное здание ствола

14РЭШ составит порядка 2 м³/с, что полностью исключает попадание грязной исходящей струи в надшахтное здание ствола 14РЭШ.

Воздухообеспечение горных работ по горизонтам, участкам, очистным блокам представлено на планах горизонтов (см. Приложения 1.11.3).

<<< < Предыдущая 1 2 3 45 / 65 6 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.05.202532.45 Кб4Введение.docx
#
01.04.201553.55 Кб107Введение.docx
#
24.11.2019246.27 Кб86Введение_2.doc
#
20.12.20182.18 Mб87Векторные контуры и фигуры.doc
#
14.03.201618.44 Mб1716Вельможин Грузовые перевозки.doc
#
01.04.20252.35 Mб1вентиляция.docx
#
01.05.202581.23 Кб4верстка текста. соболева Дарья, м-111.docx
#
01.03.2025136.7 Кб5Верстка текста.doc
#
17.04.2019386.05 Кб67весь экзамен.doc
#
01.03.2025134.66 Кб9Виды и тенденции развернутый вариант.doc
#
01.05.2025168.45 Кб1ВКР - положение 2011 испр.doc
