5 Горизонт: м3/с

6 Горизонт: м3/с

С учетом дополнительного количества воздуха (суммарно – 20 м³/с), необходимого для проветривания работ на 4 горизонте по подготовке новых участков, а также утечек воздуха по капитальным выработкам 7 и 10 горизонтов, общая воздухопотребность рудника составит 177 м³/с.

Оценка по прогнозным значениям общерудничного дебита радона и проветриваемого объема

Для прогнозирования дебита радона очистного блока использована формула

, (7)

где: , , - количество урана, соответственно, в подготовленных запасах руды в целиках, в отбитой и в потерянной руде, т. Остальные обозначения прежние.

Результаты расчетов по формуле (7) представлены в табл. 1.3. Суммарный дебит радона очистных блоков составляет 823 кБк/с.

Прогнозная оценка дебита радона капитальных и подготовительных выработок (включая выработки VII и X горизонтов, а также выработки, находящиеся в проходке), выполненная по величине УЭР с использованием формулы (1), приведена в графе 13 табл. 1.5. Суммарный дебит таких выработок равен 345 кБк/с.

Таким образом, прогнозная оценка общерудничного дебита радона дает величину 1168 кБк/с.

Проветриваемый объем горных выработок рудника, входящих в расчетную схему проветривания (рис. 1.1) указан в графе 17 табл. 1.5 и в сумме составляет 355 тыс. м³.

18

Для оценки (с учетом условия, что ЭРОА радона в исходящей струе рудника не должна превышать 1,6 ДК_А = 2000 Бк/м³) по общерудничным значениям дебита радона ( , МБк/с) и проветриваемого объема ( , млн. м³) используют соотношение

, (8)

19

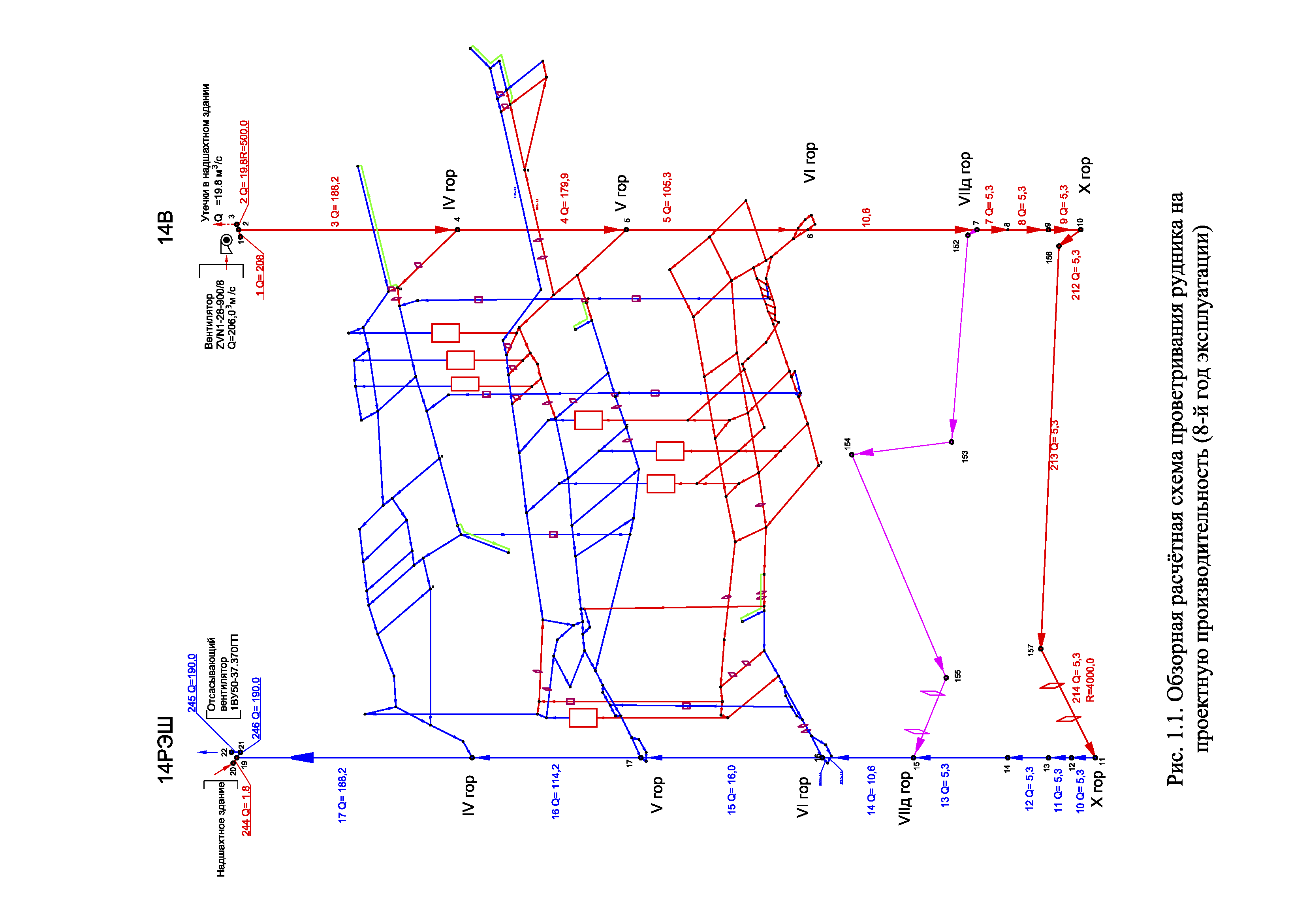

Рис. 1.1. Обзорная расчетная схема проветривания рудника на проектную производительность (8-ой год эксплуатации).

Таблица 1.3

ОЦЕНКА ДЕБИТА РАДОНА ОЧИСТНЫХ БЛОКОВ

Горизонт	Очистные блоки (система) Σ - ар, т.т/год	Содержание урана в руде, кг/т		Запасы (на серед. отр), т.т	Количество урана, т		Дебит радона, кбк/с
					в массиве	в отбитой руде	из массива руды	из отбитой руды	общий (+10% из потер. руды и с поверх. выраб.)
		геол.	эксп.
1	2	3	4	5	6	7	8	9	10
4		1,58
5	8-514(гс)	2,05	1,27	40	51	0,15	70	0,6	78
	8-518(гс)	1,46	0,93	40	37	0,11	51	0,4	57
	8-522(гс)	1,69	1,00	40	40	0,10	55	0,4	61
	Σ - 130	1,84	1,12
6	8-601(гс)	3,00	1,38	90	124	0,16	170	0,6	190
	8-606(гс)	3,08	1,45	90	131	0,17	179	0,6	200
	8-629(пм)	0,90	0,59	20	12	9,4	26	35	67
	8-603(зв)	1,38	0,98	114	112	0,03	153	0,1	170
	Σ - 240	1,88	1,22
Σ	Σ - 370	1,81	1,18

Таблица 1.4

ОЦЕНКА ВОЗДУХОПОТРЕБНОСТИ БЛОКОВ ПО ЭРОА РАДОНА

Горизонт	Очистные блоки (система) Σ - ар, т.т/год	Содержание урана в руде, кг/т		, Кбк/с		, тыс. М3			, ДКА		, м3/с			, отн.ед. (в скобках – средн. по горизонту)
		геол.	экспл.
1	2	3	4		5		6	7					8		9
4		1,58
5	8-514(гс)	2,05	1,27		78		2,9	0,18					5,7		0,63
	8-518(гс)	1,46	0,93		57		2,9	0,12					4,7		0,73
	8-522(гс)	1,69	1,00		61		2,9	0					4,5		0,71
	Σ - 130	1,84	1,12												(0,68)
6	8-601(гс)	3,00	1,38		190		9,3	0,15					15,5		0,60
	8-606(гс)	3,08	1,45		200		9,3	0,22					16,6		0,58
	8-629(пм)	0,90	0,59		67		7,0	0,51					10,5		0,77
	8-603(зв)	1,38	0,98		170		5,8	0,12					11,4		0,72
	Σ - 240	1,88	1,22												(0,69)
Σ	Σ - 370	1,81	1,18

20

Для = 1,17 МБк/с и = 0,36 млн. м³ расчет по формуле (8) дает =175 м³/с, что хорошо совпадает с оценкой воздухопотребности рудника по основным технологическим показателям. Для выбора расчетной производительности ГВУ принимаем количество воздуха, которое требуется подавать в шахту по радиационному фактору, равным 175 м³/с. С учетом утечек чистого воздуха (10-15%) в надшахтном здании производительность ГВУ, соответствующая середине ее аэродинамической характеристики, должна быть около 200 м³/с.

Оценка воздухопотребности блоков по ЭРОА радона (с учетом условия, что ЭРОА радона в исходящей струе блока не должна превышать ДК_А = 1200 Бк/м³) выполнена с использованием соотношения

, (9)

где: - величина ЭРОА радона в поступающей в блок воздушной струе (в долях ДК_А = 1200 Бк/м³); - дебит радона блока, кБк/с; - проветриваемый объем блока, тыс. м³. Результаты расчетов по формуле (9) представлены в табл. 1.4.
