4. Плашки
Різенарізальна|різьбонарізна| плашка - це гайка, перетворена в ріжучий інструмент шляхом свердління|свердлення| стружкових отворів і формування на зубах ріжучого пір'я передніх і задніх кутів|кутків|.
Плашки застосовують для нарізування|нарізати| зовнішніх резьб| на болтах, гвинтах, шпильках і інших кріпильних деталях. За формою зовнішньої поверхні плашки бувають: круглі, квадратні, шестигранні, трубні. Для слюсарних робіт вони роблятьс|чинять|я розрізними і затискаються в комірчика|коловоротах|х.
Найширше вживання|застосування| знайшли плашки круглі, як найбільш технологічні і прості в експлуатації. Вони виготовляються з|із| прутков| швидкорізальної сталі, що калібруються, на токарних верстатах-автоматах лози|прутів|н.

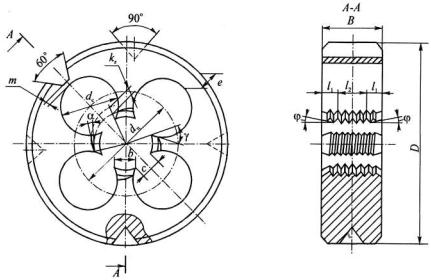

На мал. 14 показана конструкція круглої плашки і її основні конструктивні і геометричні параметри. Конструктивні параметри: зовнішній діаметр плашки D товщина В, діаметри стружкових отворів dc і кола їх центрів dц, ширина просвіту з, ширина пера b, мінімальна товщина стінки е. Геометричні параметри плашки: передній кут г, задній кут би і кут забірного конуса ц. На зовнішній поверхні плашки є 3 або 4 конічних поглиблення з кутом при вершині 90° для кріплення в комірчику або кільці. На цій же поверхні плашок виконаний трапецієвидний паз з кутом 60°, створюючий перемичку товщиною т = 0,4...1,5 мм, яку після двох-трьох переточувань плашки розрізають.
Мал. 14. Конструктивні елементи круглої плашки
Плашки встановлюються в комірчику при роботі уручну або в кільці при роботі на верстатах (мал. 15, а, би) з рухливою посадкою по зовнішньому діаметру. Щоб уникнути перекосу плашки осі кріпильних гвинтів зміщені відносно осей конічних поглиблень так, щоб надійно притискувати торець плашки до торця посадочного гнізда. Гвинтом 1, що входить в паз після розрізання перемички, і кріпильними гвинтами 2, що входять в поглиблення, можна регулювати діаметри різьби плашки після зносу.
Мал. 15. Пристрою|устрою| для кріплення плашок: а - комірчик; би - кільце
В основному плашками нарізують|нарізають| гострокутне кріпильне різьби діаметром від 2 до 36 мм, рідше від 42 до 48 мм. Для калібрування резьб|, нарізаних іншими інструментами (різцями, фрезами), застосовують плашки |із|з різьбовим діаметром d 56...135 мм і вище.
Геометричні параметри плашки. Передній кут г вимірюється між радіусом, проведеним в точку ріжучої кромки зуба (через нього проходить основна площина), і дотичною до передньої поверхні (мал. 16). Оскільки остання є частиною поверхні стружкового отвору, то передній кут виходить дуже великим. Його можна зменшити шляхом того, що зрізає по передній поверхні зенкером (до термообробки) або шляхом підгострювання шліфувальними кругами малих діаметрів (після термообробки) на спеціальних верстатах при видаленні частини перемички, що залишається після свердління стружкових отворів. При цьому прямолінійна ділянка передньої поверхні робиться дещо більше, ніж висота профілю різьби, тобто x> hУгол заточування гз вибирається залежно від оброблюваного матеріалу: для твердих матеріалів гз = 10... 15°, для легкообрабатываемых гз = 20...25°, в стандартних плашок гз = 15...20°.
Мал. 16. Геометричні параметры плашки| |із|з прямолінійним участком передней| поверхні пе|пір'їни|ра
При обробці в'язких матеріалів з метою збільшення стружкового отвору і напряму стружки у бік подачі аналогічно мітчикам інколи після термообробки абразивними голівками роблять підгострювання по передній поверхні ріжучих зубів під кутом до осі плашки л = 15° (мал. 16). Задній кут бв на вершинних кромках зубів забірного конуса отримують методом затилування по архімедівській спіралі. В стандартних плашок бв = 6...9°.
Плашки для конічних резьб застосовуються при нарізуванні зовнішніх резьб в трубопроводах високого тиску. Особливості конструкцій таких плашок: 1) плашки працюють не напроход, а лише з одного боку, що має забірний конус з кутом 2ц = 30...55°; 2) пір'я робить як можна меншої ширини для зниження сил різання і тертя; 3) число стружкових отворів zc = 4...7, для d= 1/6...2"; 4)углы ріжучих зубів г = 20°, би = 6°.
Найбільше навантаження на плашку виникає в кінці|наприкінці| нарізування|нарізати| різьби. Щоб уникнути поломок таких плашок необхідно застосовувати патрони із|із| запобіжним пристроєм|устроєм| від перевантаження.
