Лабораторна робота № 3 Різьбоутворюючі інструменти
1. Різьбові різці і гребінки
Різьбові різці застосовуються для нарізання всіх видів різьб і володіють наступними перевагами: простотою конструкції, технологічністю і універсальністю. Остання перевага полягає в тому, що одним і тим же різцем можна нарізати на циліндричній і конічній поверхнях зовнішню і внутрішню різьби різного діаметру і кроку.
Різьбові різці працюють по методу копіювання, тому профіль їх ріжучих кромок повинен відповідати профілю западини нарізуваної різьби. З метою підвищення продуктивності інколи використовується також генераторна схема різання.
Видалення припуска в процесі різьбонарізання проводиться в умовах скованого різання при великій мірі деформації матеріалу, що знімається. При цьому формування різьби здійснюється, як правило, за декілька проходів при малих перетинах стружки, що зрізується. У зв'язку з цим продуктивність процесу різьбонарізання низька, тому різьбові різці в основному застосовуються в одиничному і дрібносерійному виробництвах.
Будучи фасонним інструментом, різьбові різці можуть бути трьох типів: стержневі, призматичні і круглі.
На рисунку 1 представлені типові конструкції різьбових різців стержневого типа:
цілісний з швидкорізальної сталі; з напаяною твердосплавною пластиною;
з механічним кріпленням твердосплавної пластини спеціальної форми, вживаної для нарізування зовнішньої і внутрішньої різьби.
Рисунок 1 - Типи стержневих різьбових різців: а - з швидкорізальної сталі; б - з напаяною твердосплавною пластиною; в - з механічним кріпленням твердосплавної пластини
При багатопрохідному нарізуванні гострокутної різьби різцями утворення профілю різьби може здійснюватися за трьома схемами (рисунок 2): а) профільною - з радіальною подачею різця; б) генераторною - з подачею різця під кутом до осі заготівки; в) комбінованою, такою, що складається з подачі під кутом при чорновій обробці і радіальної подачі - при чистовій (остаточною) обробці.
Перевагою генераторної схеми є збільшення товщини шару, що зрізується, за один прохід в 2 рази, що забезпечує відповідне скорочення проходів. Права кромка в цьому випадку працює як допоміжна кромка, залишаючи сходинки на обробленій поверхні. Цей недолік дозволяє виправити вживання комбінованої схеми.

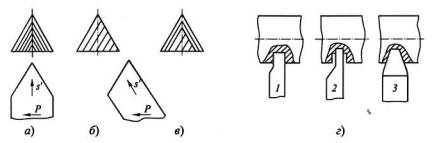

Рисунок 2 - Схеми різання, вживані при нарізуванні різьби: а - профільна; б - генераторна; в - комбінована; г - для нарізування трапецеїдальної різьби
При нарізуванні різьб з глибоким профілем, наприклад трапецеїдальних, формування різьби на попередніх операціях здійснюють різцями з різним профілем ріжучих кромок, як показано на рисунку 2, г.
Стержневі різці зазвичай мають невеликий запас на переточування і їх установка відносно заготівки пов'язана з певними труднощами, які не виникають при використанні фасонних призматичних і круглих різьбонарізних різців.
Гребінки (рисунок 3) - це багатониткові фасонні різці, які можуть бути стержневими, призматичними, круглими. Їх використовують головним чином для нарізування кріпильних різьб з дрібним кроком, тобто різьб з невеликою висотою профілю.
Як показано на рисунку 3 г, ріжуча частину гребінок складається із забірної частини завдовжки l1 заточеною під кутом до осі і калібруючої частини l2:
де Р - крок різьби.

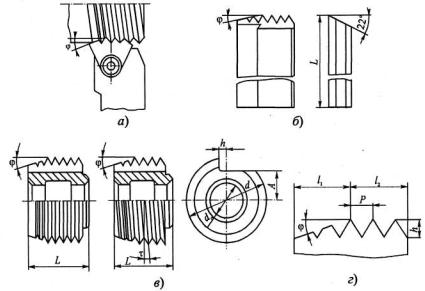

Рисунок 3. Різьбонарізні гребінки: а - стержнева з механічним кріпленням твердосплавної пластини; б - призматична; в - кругла; г - робоча частина гребінки
На початку робочого ходу гребінка має радіальну подачу на врізування і потім переміщається уздовж осі заготівки, що обертається, з подачею на один оберт, рівною кроку.
