§ 17. Рубка, гибка и закручивание

Рубка. Основная кузнечная операция, при помощи которой заготовку разделяют на части (рубка), разделяют частично (разрубка, про­рубка 2, рис. 92) или от заготовки отделяют какую-то часть по наруж­ному (обрубка /) или внутреннему (вырубка 3) контуру.

Почти ни один технологический процесс не проходит без рубки. При рубке часть металла отходит в обсечки. Основным инструментом являются топоры различной формы. Топоры крупных размеров

Рис. 93. Схема рубки

Рубку односторонними топорами на большом расстоянии от концов заготовки не применяют. Односторонний уклон топора может ком­пенсировать пониженное сопротивление со стороны концевого участка заготовки. Поэтому односторонние топоры используют при отрубке концов, благодаря чему угол наклона плоскости разреза к вертикали может быть уменьшен.

Рис. 94. Рубка с одной стороны: / — наметка; 2 — обсечка

Рубку с одной стороны (рис. 94) применяют при ковке небольших заготовок.

На заготовку ставят топор и слегка вдавливают его в металл слабыми ударами (нажатиями), создавая наметку. Последнюю можно сделать также и круглой раскаткой. Затем ведут рубку до образования перемычки, равной приблизительно ширине а обуха топора. При меньшей толщине перемычки можно замять топор. Затем заго-

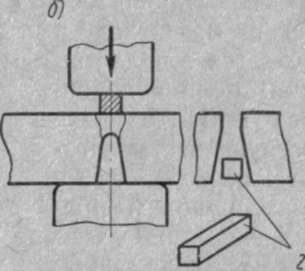

Рис. 95. Рубка с двух сторон:

/ — поковка; 2 — отход

Рубку с четырех (двух) стороне оставлением перемычки (рис. 96) применяют, когда операцию нужно произвести без образования заусенца или для

Применяется как самостоятельная операция или в сочета­нии с другими операциями для получения изделий типа угольников,

кронштейнов, крюков, хомутов и др. Гиб-ку выполняют самыми разнообразными способами, как без специальных приспо­соблений (универсальным инструментом), так и с применением специальных гибоч­ных штампов

схема гибки

Рис. 103. Схемы приемов гибки:

а — гибка зажатой заготовки кувалдой; б — гибка зажатой заготовки краном (цепь к крану /); в — гибка раскаткой 2 в подкладном штампе 3; г — гибка в штампе

Закручивание. Основная кузнечная операция, с помо­щью которой одна часть за­готовки поворачивается отно­сительно другой при неизмен­ном направлении оси заготов­ки в процессе деформирова­ния (рис. 104).

Закручивание применяют при ковке многоколенчатых валов, крупных сверл, бу­рильных инструментов и т. п. В зависимости от размеров

заготовки закручивание можно производить при мелких заготовках вручную, зажимая деталь в тисках или между бойками. При ковке крупных поковок прибегают к помощи крана.

Рис. 104. Схема закручивания:

/ — закручиваемая часть заготовки; 2 — цепь к крану; 3 — дополнительный груз (боек); 4 — изгибающая сила; 5 — вилка
