§ 15. Протяжка

Ппотяжкой (вытяжкой) называется кузнечная операция, при которой увеличивается длина исходной заготовки при одновременном уменьшении площади ее поперечного сечения

Протяжку на плос­ких и вырезных бой­ках (см. рис. 45 и 52, б) при­меняют для получения поковок типа гладких и ступенчатых, круглых и квадратных валов и брусков. Выше рассматривался данный способ протяжки. При ковке слитков после оттяжки цапфы под патрон производится первоначальная протяжка мно­гогранного корпуса слитка

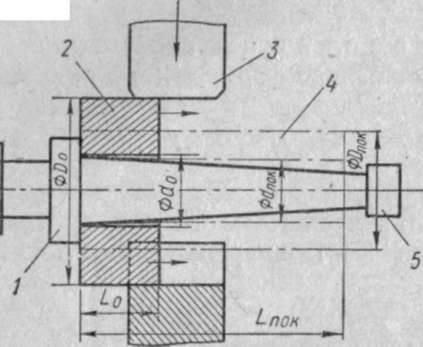

Рис. 54. Схема протяжки с оправкой:

/ — бурт оправки; 2 — заготовка; 3 — боек* 4 — поковка; 5 — оправка

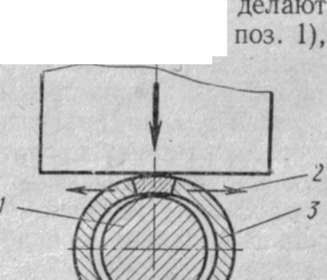

Рис. 56. Схема раскатки на оправке

Раскатку на оправке (рис. 56) применяют при ковке относительно коротких полых поковок типа колец и обечаек.

Наметка (засечка) применяется для точного распределенш металла между отдельными частями поковки. По предварительнс

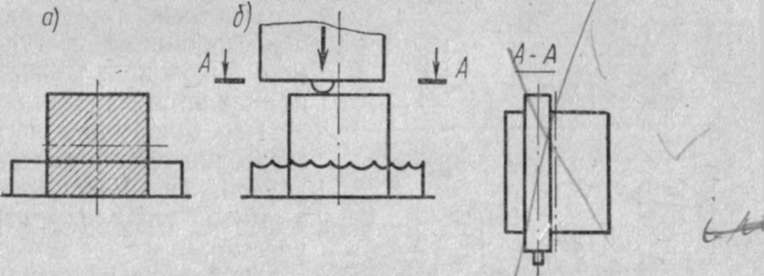

Рис. 59. Схема разгонки (а) и разгонка с полукруглой раскаткой (б)

Пережим (перебивку) применяют для увеличения на­метки до высоты уступа или углубления. Инструментом служат пере-жимки, профиль которых выбирают в соответствии с формой уступов

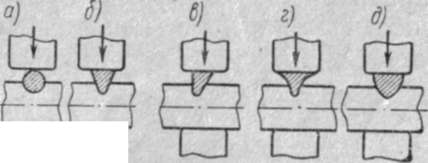

Рис. 61. Схема пережима:

■ круглой раскаткой; 6 — двусторонней; односторонней треугольной; гид — фасонными пережимками

Передача. При ковке поковок с односторонними выступами, напри­мер поковок коленчатых валов, применяется передача (рис. 64).

Передачей одна часть металла заготовки сдвигается относительно другой. При этом металл дефор­мируется только на ограниченном участке.

Отделочные операции после протяжки. К ним относятся выглажи­вание и правка заготовок.

Инструмент и приспособления для протяжки. Инструментами для протяжки и ее разновидностей являются бойки, патроны, оправки,

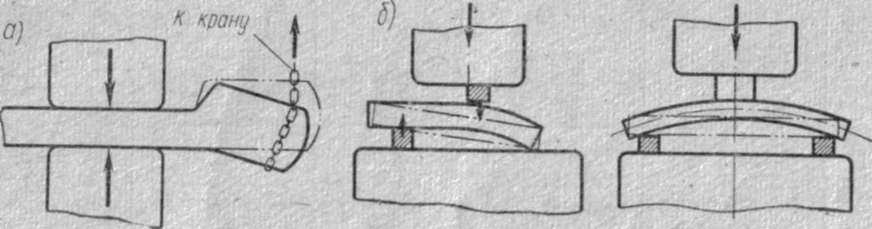

Рис. 66. Правка поковок:

о — с помощью крана; б — с подкладками

§ 16. Прошивка

Прошивкой называется основная кузнечная операция, посред­ством которой в заготовке получают отверстие (сквозная прошивка) или углубление (несквозная прошивка). Она осуществляется с по­мощью инструмента — прошивня (или пуансона, дорна).

Форма поперечного сечения прошивня соответствует форме отвер­стия или углубления, которое необходимо сделать в заготовке. Обычно это круг.

Прошивка сопровождается искажением формы заготовки, а также отходом металла в выдру.

Рис. 77. Схема прошивки сплошным прошивнем:

а — начало прошивки; б — конец внедрения прошивня в заготовку; в — просечка отверстия; 1,4 — бойки; 2 — прошивень; 3 — заготовка; 5 — выдра; 6 — просечной прошивень; 7 — надставки

Различные способы про­шивки. Основными способами являются: прошивка про­шивки сплошным прошивнем; прошивка на подкладном кольце; прошивка пустоте­лым прошивнем.

Прошивку сплош­ным прошивнем (см. рис. 77) применяют при ковке на молотах и прессах, когда необходимо получить отвер­стие в сравнительно высокой заготовке.

Стоп

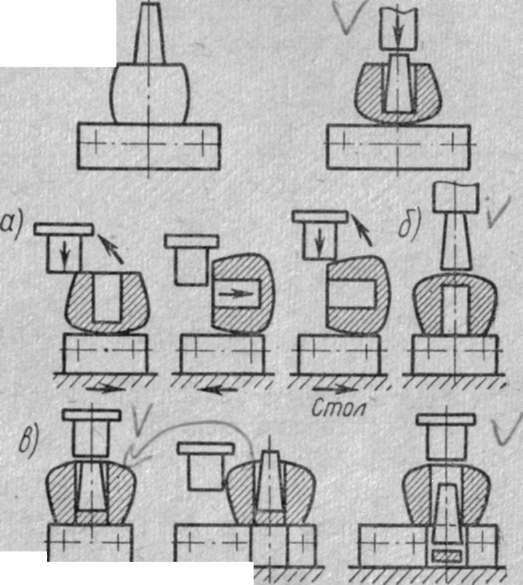

Рис. 84. Схема прошивки блока с равновеликой высотой и диаметром:

а — кантовка заготовки на 90"; б — окончательная кантовка заготовки низом вверх; в — окончательная прошивка

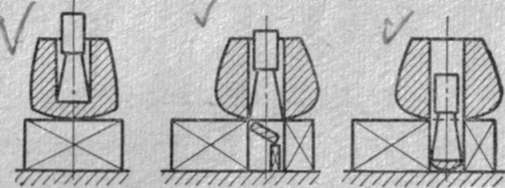

Рис. 85. Схема прошивки сплошным прошивнем на квадратах

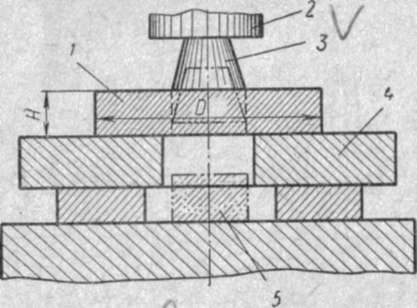

Прошивку на подкладном кольце (рис. 86)

Прошивка на подкладном кольце:

/ — заготовка; 2 — боек; 3 — прошивень; 4 — кольцо; 5 — выдра

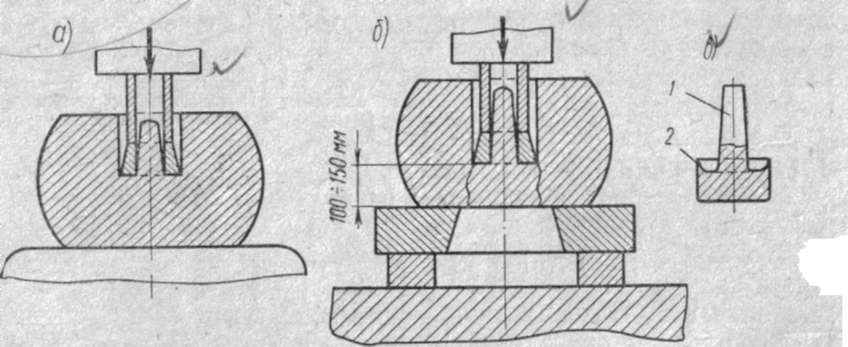

Рис. 87. Прошивка пустотелым прошивнем:

а — процесс прошивки; б — окончательная просечка отверстия на кольце; в — выдра (/ — стержень; 2 — заусенец)

Прошивку полым прошивнем (рис. 87) применяют для получения больших по диаметру отверстий (свыше 500 мм), атакже \для удаления средней ликвационной части слитка.

Инструмент и приспособление для прошивки. Основными инстру­ментами-для прошивки являются различные прошивни, .

Рис. 89. Правка после прошивки:

о — обкатка по диаметру; б — правка отверстия (калибровка); ) — оправка; 2 — заготовка
