Методы измерений
Метод измерений – прием или совокупность приемов сравнения измеряемой физической величины с ее единицей в соответствии с реализованным принципом измерений.
Принцип измерений – физическое явление или эффект, положенное в основу измерений (например, использование силы тяжести при измерении массы взвешиванием, или применение эффекта Доплера для измерения скорости).
Прямые измерения – основа более сложных измерений, и поэтому целесообразно рассмотреть методы прямых измерений.
1. Метод непосредственной оценки – метод, при котором значение величины определяют непосредственно по отсчетному устройству измерительного прибора.
2. Метод сравнения с мерой (метод сравнения) – метод, в котором измеряемую величину сравнивают с величиной, воспроизводимой мерой.
3. Метод измерений дополнением (метод дополнения) – метод, в котором значение измеряемой величины дополняется мерой этой же величины с таким расчетом, чтобы на прибор сравнения воздействовала их сумма, равная заранее заданному значению.
4. Дифференциальный метод – метод, при котором измеряемая величина сравнивается с однородной величиной, имеющей известное значение, незначительно отличающееся от значения измеряемой величины, и при котором измеряется разность между этими двумя величинами.
Метод характеризуется измерением разности между измеряемой величиной и известной величиной, воспроизводимой мерой. Метод позволяет получить результат высокой точности при использовании относительно грубых средств измерения.
5. Нулевой метод – метод сравнения с мерой, в котором результирующий эффект воздействия измеряемой величины и меры на прибор сравнения доводят до нуля.
Нулевой метод аналогичен дифференциальному, но разность между измеряемой величиной и мерой сводится к нулю. При этом нулевой метод имеет то преимущество, что мера может быть во много раз меньше измеряемой величины.
6. Метод измерений замещением – метод сравнения с мерой, в которой измеряемую величину замещают мерой с известным значением величины.
Кроме того, можно выделить нестандартизованные методы:
− метод противопоставления, при котором измеряемая величина и величина, воспроизводимая мерой, одновременно воздействуют на прибор сравнения.
− метод совпадений представляет собой разновидность метода сравнения с мерой, при котором разность между сравниваемыми величинами измеряют, используя совпадение отметок шкал или периодических сигналов.
Лекция №11 Средства измерений
Понятие о средстве измерений. Классификация средств измерений. Метрологические характеристики средств измерений и их нормирование. [2, с. 220–221].

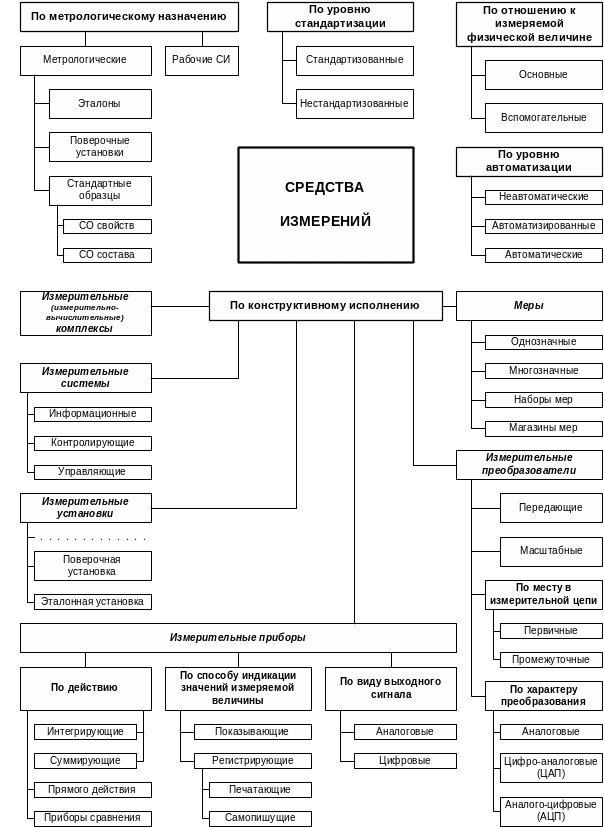

Классификация средств измерений
Средство измерений – техническое средство, предназначенное для измерении, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени.
По метрологическому назначению СИ делятся на:
Рабочие СИ
Метрологические
Рабочее средство измерений – СИ, предназначенное для измерений, не связанных с передачей размера единицы другим СИ.
Стандартный образец – Образец вещества (материала) с установленными в результате метрологической аттестации значениями одной или более величин, характеризующими свойство или состав этого вещества (материала).
Различают стандартные образцы свойства и стандартные образцы состава.
Стандартные образцы свойств веществ и материалов по метрологическому назначению выполняют роль однозначных мер. Они могут применяться в качестве рабочих эталонов (с присвоением разряда по государственной поверочной схеме).
По уровню стандартизации различают:
Стандартизованные СИ
Нестандартизованные СИ
Стандартизованное средство измерений – Средство измерений, изготовленное и применяемое в соответствии с требованиями национального или отраслевого стандарта.
Не стандартизованное средство измерений – Средство измерений, стандартизация требований к которому признана нецелесообразной
Классификация средств измерений
По отношению к измеряемой ФВ:
Основные
Вспомогательные
Основное средство измерений – Средство измерений той физической величины, значение которой необходимо получить в соответствии с измерительной задачей.
Вспомогательное средство измерений – Средство измерений той физической величины, влияние которой на основное средство измерений или объект измерений необходимо учитывать для получения результатов измерений требуемой точности.
По уровню автоматизации:
Автоматическое средство измерений – Средство измерений, производящее без непосредственного участия человека измерения и все операции, связанные с обработкой результатов измерений, их регистрацией, передачей данных или выработкой управляющего сигнала.
Автоматизированное средство измерений – Средство измерений, производящее в автоматическом режиме одну или часть измерительных операций.
По конструктивному исполнению:
меры
измерительные преобразователи
измерительные приборы
измерительные установки
измерительные системы
измерительно-вычислительные комплексы.
1. Мера – средство измерений, предназначенное для воспроизведения и (или) хранения физической величины одного или нескольких заданных размеров, значения которых выражены в установленных единицах и известны с необходимой точностью.
Различают следующие разновидности мер:
Однозначная мера — мера, воспроизводящая физическую величину одного размера (например, гиря 1 кг);
Многозначная мера — мера, воспроизводящая физическую величину разных размеров (например, линейка, конденсатор переменной емкости);
Набор мер — комплект мер разного размера одной и той же физической величины, предназначенных для применения на практике как в отдельности, так и в различных сочетаниях (например, набор гирь, набор концевых мер длины);
Магазин мер — набор мер, конструктивно объединенных в единое устройство, в котором имеются приспособления для их соединения в различных комбинациях (например, магазин электрических сопротивлений).
2. Измерительный преобразователь – средство измерений, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи (например, измерительные усилители).
Выделяют масштабные и передающие преобразователи.
Масштабный измерительный преобразователь – измерительный преобразователь, предназначенный для изменения измеряемой величины в n раз, например, измерительный трансформатор тока, делитель напряжения, измерительный усилитель.
Передающий измерительный преобразователь – измерительный преобразователь предназначенный для дистанционной передачи сигнала измерительной информации, например, индуктивный, пневматический передающие преобразователи.
По месту в измерительной цепи различают первичные и промежуточные преобразователи.
Первичный измерительный преобразователь – измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы).
Конструктивно преобразователи являются либо отдельными блоками, либо составной частью СИ. Если преобразователи не входят в измерительную цепь и их метрологические характеристики не нормированы, то они не относятся к измерительным.
По характеру преобразования различают аналоговые, цифро-аналоговые, аналого-цифровые преобразователи.
3. Измерительный прибор (ИП) – средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.
ИП предназначен для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.
По действию ИП разделяют на интегрирующие и суммирующие. Различают также приборы прямого действия и приборы сравнения.
Интегрирующий ИП – ИП, в котором подводимая величина подвергается интегрированию по времени или по другой независимой переменной (например, электрический счетчик, планиметр).
Суммирующий ИП – ИП, показания которого связаны суммой двух или нескольких величин, подводимых к нему по разным каналам.
ИП прямого действия – ИП, в котором предусмотрено одно или несколько преобразований сигнала измерительной информации в одном направлении, т.е. без применения обратной связи (например, амперметр, манометр, ртутный термометр).
ИП сравнения – ИП, предназначенный для непосредственного сравнения измеряемой величины с величиной, значение которой известно (например, равноплечие весы, электроизмерительный потенциометр, фотометрическая скамья с фотометром, компаратор для линейных мер).
По способу индикации значений измеряемой величины ИП разделяют на показывающие и регистрирующие (самопишущие и печатающие приборы).
Показывающий ИП – ИП, допускающий только отсчитывания показаний.
Регистрирующий ИП – ИП, в котором предусмотрена регистрация показаний.
Самопишущий ИП – ИП, в котором предусмотрена запись показаний в форме диаграммы.
По виду выходного сигнала различают аналоговые и цифровые приборы.
Аналоговый ИП – ИП, показания которого являются непрерывной функцией изменения измеряемой величины.
Цифровой ИП – это ИП, автоматически вырабатывающий дискретные сигналы измерительной информации, показания которого представлены в цифровой форме.
4. Измерительная установка – совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенная для измерений одной или нескольких физических величин и расположенная в одном месте.
Измерительную установку, применяемую для поверки, называют поверочной установкой. Измерительную установку, входящую в состав эталона, называют эталонной установкой.
5. Измерительная система – совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.
В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.
6. Измерительно-вычислительный комплекс – Функционально объединенная совокупность средств измерений, ЭВМ и вспомогательных устройств, предназначенная для выполнения в составе измерительной системы конкретной измерительной задачи.
