3.3 Розміщення елементів системи

Покажемо розташування системи охоронної сигналізації на рис. 3.1

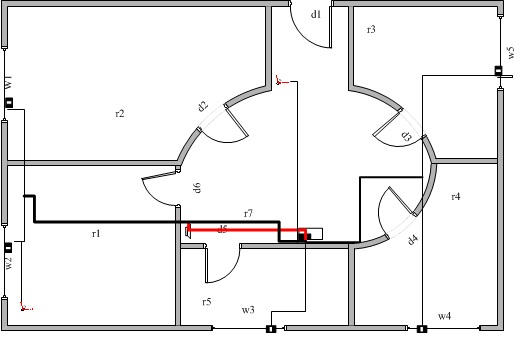

Рисунок 3.1-Розташування систем охоронної сигналізації

Умовні позначення до рисунку 3.1 вказані у таблиці 3.3

Таблиця 3.3 Умовні позначення до рис.3.1

	ІЧ датчик руху DSC LC-110
	магніто-контактний датчик UT-14S
	Сирена Гном-1
	ПКП «Тирос-8П»
	Лінія від сповіщувача до ПКП
	Лінія від ПКП до сирени
	Лінія від ПКП до центрального пульту

Покажемо розміщення пожежної сигналізації на рис.3.2

Рисунок 3.2- Розташування системи пожежної сигналізації

Умовні позначення до рисунку 3.2 вказані у таблиці 3.4

Таблиця 3.4 Умовні позначення до рис.3.2

	Пожежний сповіщувач АРТОН СПД-3.10
	Кнопка тривоги Артон SPR-1
	Сирена Гном-1
	ПКП «Тирос-8П»
	Лінія від сповіщувача до ПКП
	Лінія від ПКП до сирени
	Лінія від ПКП до центрального пульту

Розділ 4- СИСТЕМИ ВІДЕОСПОСТЕРЕЖЕННЯ.

Вихідні данні до розділу 4 вказані у таблиці 4.1

Таблиця 4.1-Вихідні данні до розділу 4.1

Розмір ПЗС матриці, дюймів	1/3
Розмір кадру, Кб	36,8
Час зберігання архіва, год	96
Швидкість запису, к/с	12
Тип камер	Аналогові
Тип з`єднання	Дротовий

Одним з найбільш розповсюдженних засобів захисту являє собою. Охоронне відеоспостереження,котре активно використовується в СБ найширшого кола державних та комерційних обєктів.Його головним приваблючим фактором є можливість не тільки фіксувати порушення режиму охорони обєкту, але й візуально контролювати обстановку. Цілью правильно спроектованої системи відеонагляду є надання можливості оцінити обстановку в контролюємих у реальному часі, знизити швидкість реакції на внештатну ситуацію, та забезпечити прийняття найбільш обдуманих засобів захисту та протидії створившимся загрозам.

4.1 Розрахунок поля зору об`єктива відеокамери по горизонталі та вертикалі

Розрахуемо поле зору об`єктиву:

Оптичний формат ПЗС матриці обєктиву камери KPC-133ZEWP 1/3, отже ширина V=4,8мм, висота H=3,6мм. У всіх кімнатах знаходяться однакові камери, та змінюється лише відстань до обєкту контроля (в данному випадку це вікна приміщень).

Формула для розрахунку кута зору об`єктива по вертикалі:

(4.1)
