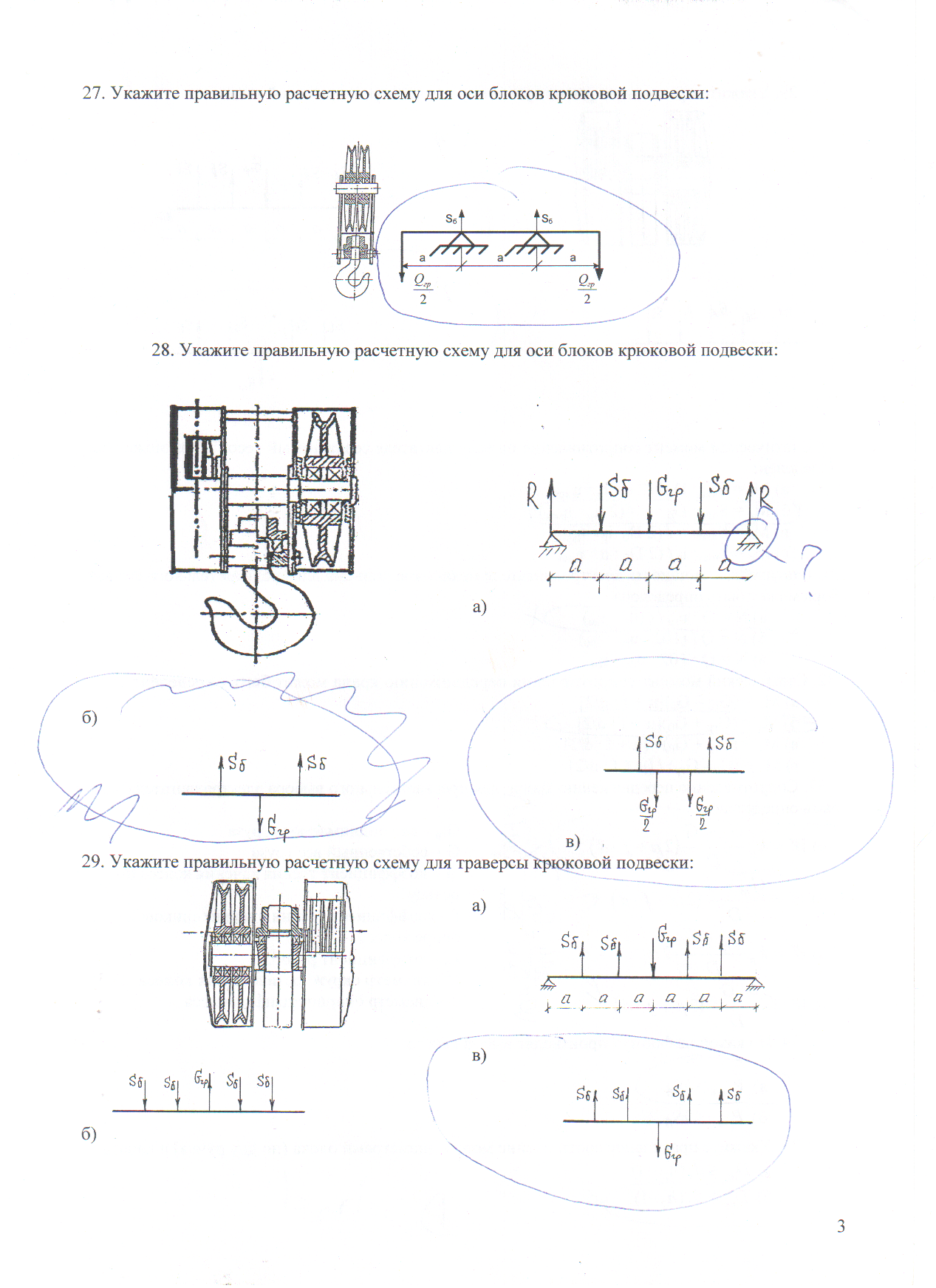

ГПМ:

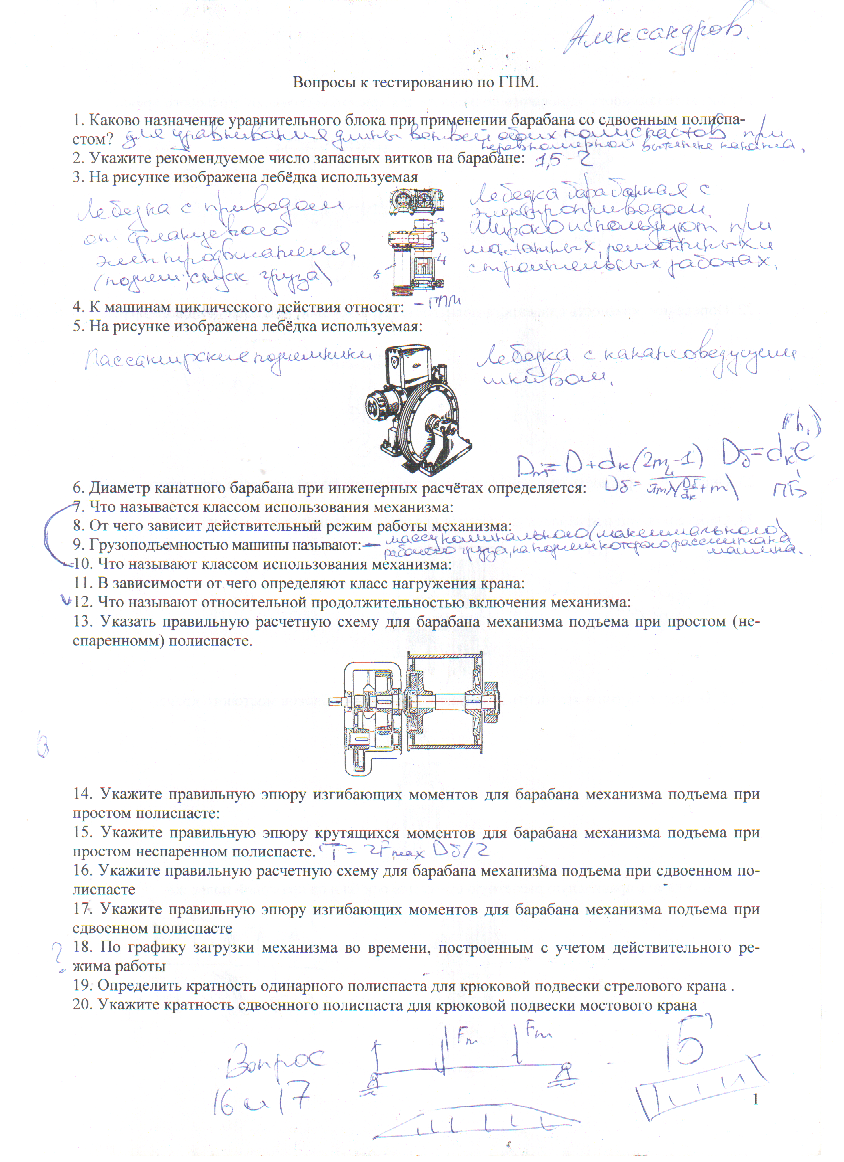

Задачи гпм з адача № 1 и 2.

Дано: Q - нагрузка от номинального веса, dбл - диаметр блока, h - высота.

Определить: Sn, Sбар и L(канатоемкость).

1) Q = S1+S2+…+Sn ; Smax = S1 = Q/(mn*a*η0);

где а - число ветвей идущих на барабан (а = 1);

mn - кратность полиспаста (6);

η_о - общий КПД полиспаста;

η₀ = (1 - η_бл^mn )/(mn·(1 - η_бл))

S2 = S1*ηбл; ….. Sn = Sn-1*ηбл;

где η_бл – КПД блока (η_бл = 0,98);

2) Sбар = Q*ηбл(в степени t)/(mn*a*η0), t – число отклоняющих блоков (2).

Или Sбар = S1*ηбл(в степени t).

L = mn*h + (mn – 1)π*dбл/2.

Задача № 3.

д ано: Q, M5, h.

Определить: канат для полиспаста, определить его длину.

Smax = Q/(mn*a*η0);

а - число ветвей идущих на барабан (а = 2);

mn - кратность полиспаста (2);

η_о - общий КПД полиспаста;

mn = m/a,

где m – число ветвей, на которых висит груз (m=4);

η₀ = (1 - η_бл^mn )/(mn·(1 - η_бл))

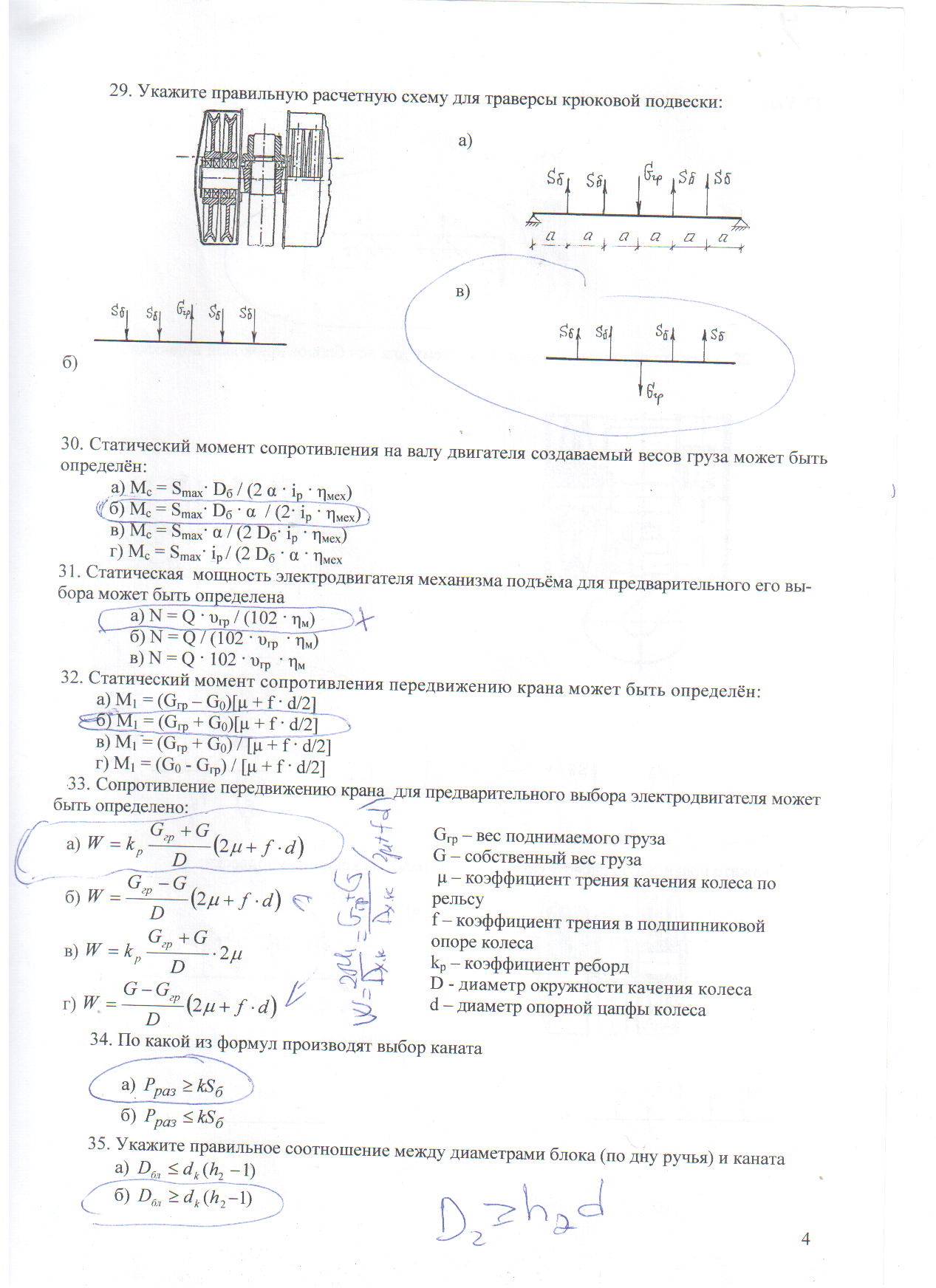

Расчетное разрывное усилие в канате: Рразр. ≥ Smax · Z_P,

где Z_P - коэффициент запаса прочности.

Рассчитываем длину каната, в соответствие с расчётной схемой, по формуле:

L = 2·(mn·h) + 3·π·d_бл /2;

d_бл = dk*h2, (h2 - ПБ).

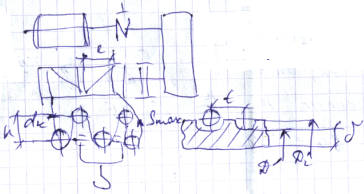

Задача № 4.

Из условия прочности на сжатие определить толщину стенки, основные характеристики (геометрические). Дано: D, dк, h, Smax, [σ]сж. Определить: толщину стенки δ, шаг нарезки t, длину нарезной части барабана e.

σ = Smax /(t* δ ) <= [σ]сж. – определяем δ.

t = 1,1*dk; e = t*z, (где z - число витков нарезки).

Z = Zр+Zкр+Zз

Zр = h*mn/(π*D) – число рабочих витков.

Zкр – число для крепления(1,5 витка); Zз – число запасных (2 витка).

Задача № 5.

Пользуясь справочными таблицами выбрать электродвигатель и редуктор механизма подъема. Дано: Q, υгр, mn, ηм, Dбар. Определить: Nстат., i- редуктора.

Nстат = Q*υгр/(102* ηм). – выбираем электродвигатель.

i = nдвиг./nбар.; nбар.= υгр*mn( π*D). по i выбираем редуктор.

Задача № 6.

Определить пусковой момент сопротивления на валу двигателя по упрощенной эмпирической формуле. Дано: Nном., nдв., к1 и к2, ψ1, ψ2.

Мпуск = 0,85*0,85*Мном*Кср = 0,85*0,85*Мном *(ψ1+ψ2)*(к1+к2)/2.

Мном = 975* Nном./ nдв.

Задача № 7.

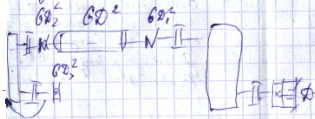

Определить пусковой момент механизм подъема, приведенного к валу двигателя.

Дано: Q, tпуск, i- редуктора, nдв., ηмех, Dбар, GD²

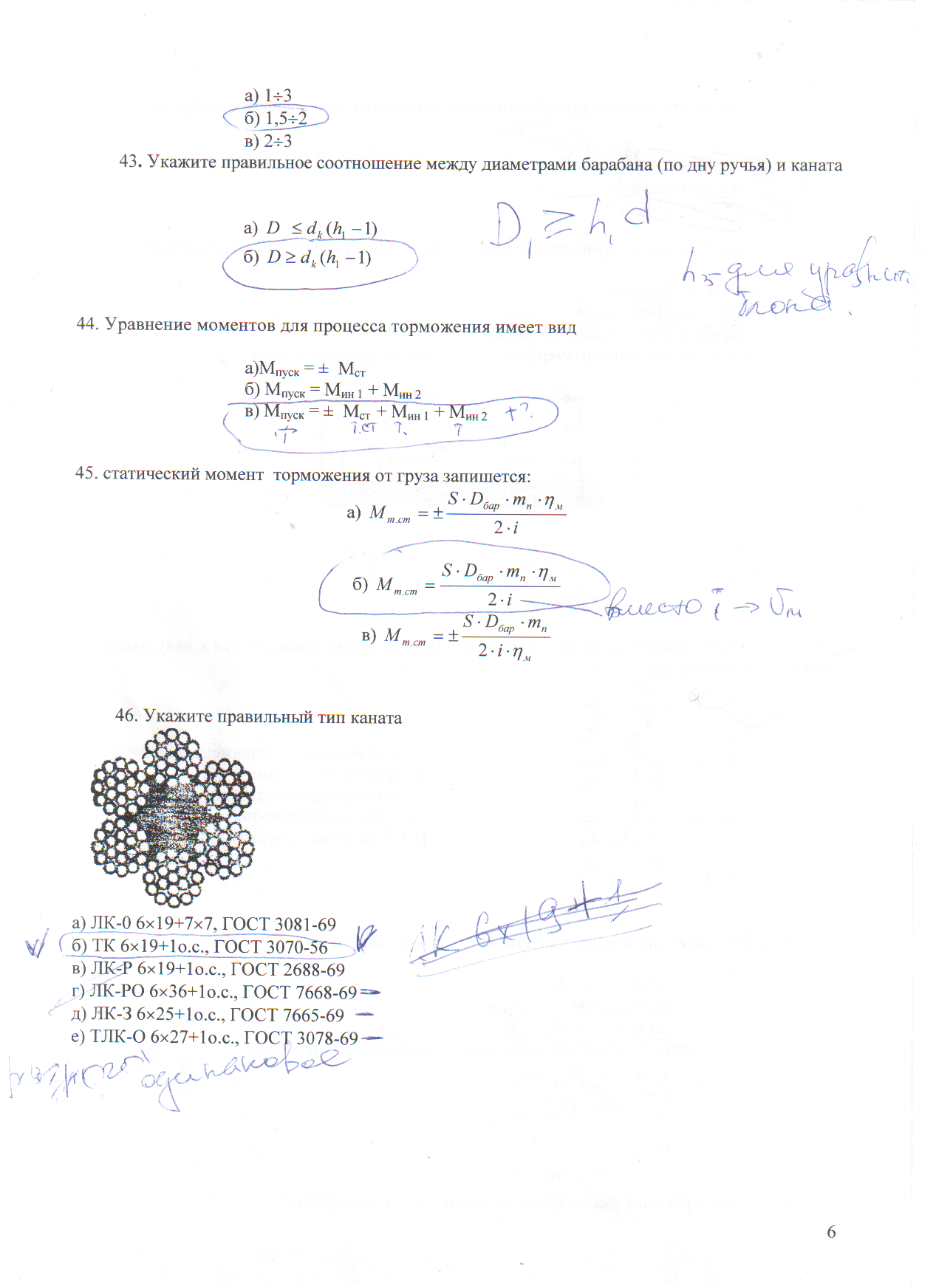

Mпуск = Мст+Мин1+Мин2

Мст = Sбар*a*Dбар /(2*i* ηмех);

Sбар = Q/(mn*a*η0);

где а - число ветвей идущих на барабан (а = 2);

mn - кратность полиспаста (3);

η_о - общий КПД полиспаста;

η₀ = (1 - η_бл^mn )/(mn·(1 - η_бл))

где η_бл – КПД блока (η_бл = 0,98);

Мин1 = 1,1*Iдв* nдв/(9,55* tпуск) – момент сопротивления инерционных вращающихся масс.

Iдв = GD²/(4g)

Мин2 = π*Q* Dбар* nдв/(38,2* i²*tпуск*ηмех*mn) – момент сопротивления поступательно движущихся масс.

Задача № 8.

О пределить момент инерции поступательно движущихся масс, приведенный к валу двигателя для механизма передвижения.

Дано: υпер., tпуск, i- редуктора, ηмех, D, Q, Gкр.

Определить: Мин2

Мин2 = π*(Q+ Gкр)* D²*nдв/(38,2* i²*tпуск*ηмех)

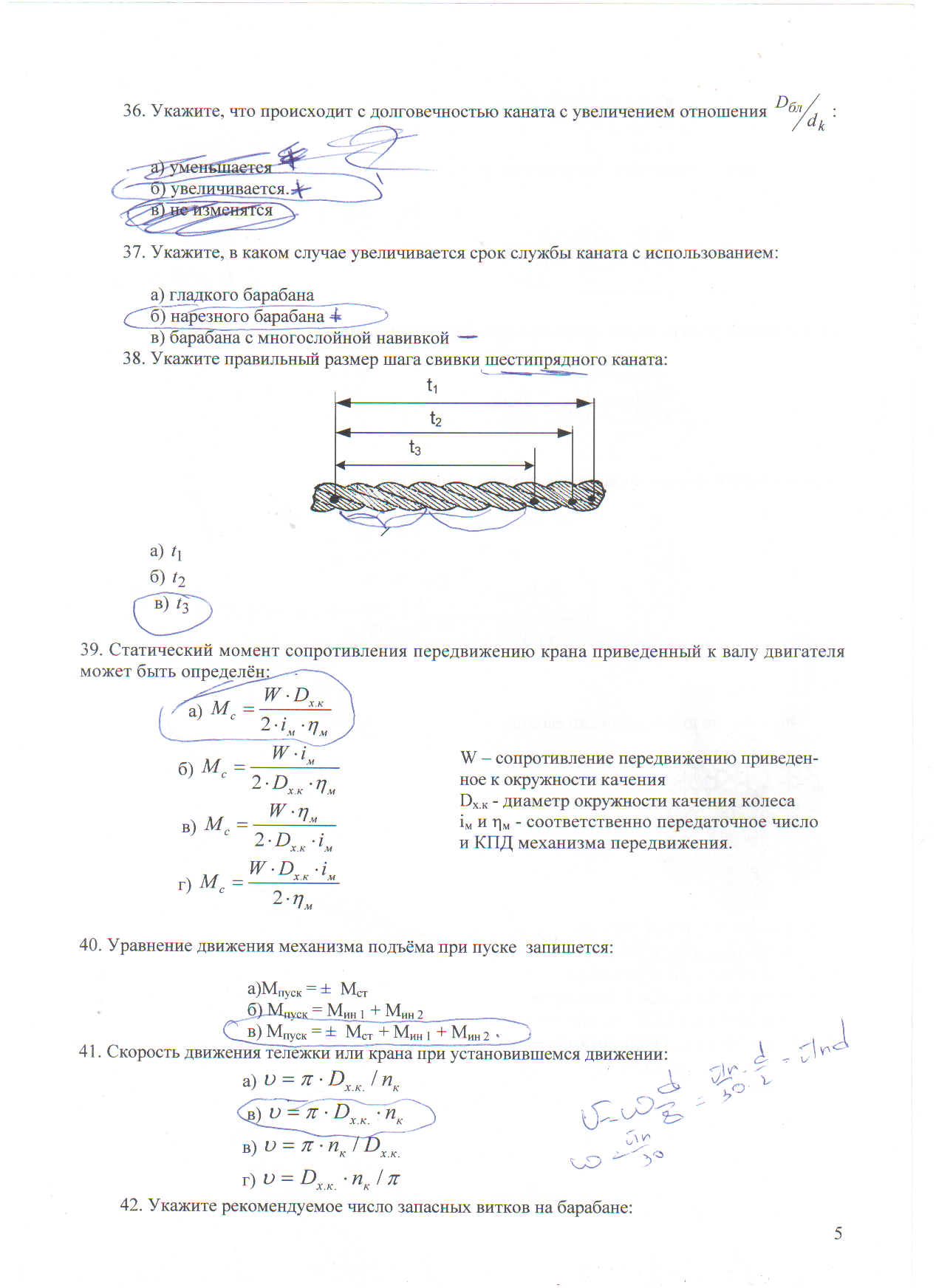

υпер = π* D*nдв/60, (м/с)
