9.4 Функция Port Mirroring
Функция Port Mirroring (Зеркалирование портов) позволяет отображать (копировать) кадры, принимаемые и отправляемые портом-источником (Source port) на целевой порт (Target port) коммутатора, к которому подключено устройство мониторинга с целью анализа проходящих через интересующий порт пакетов. Эта функция полезна администраторам для мониторинга и поиска неисправностей в сети. Следует отметить, что целевой порт и порт-источник должны принадлежать одной VLAN и иметь одинаковую скорость работы. В том случае, если скорость порта-источника будет выше скоростицелевого порта, то коммутатор снизит скорость порта-источника до скорости работы целевого порта. На рис. 9.16 показан пример, в котором трафик, передаваемый и получаемый портами 2 и 4, будет зеркалироваться на порт 1, к которому подключено устройство мониторинга.

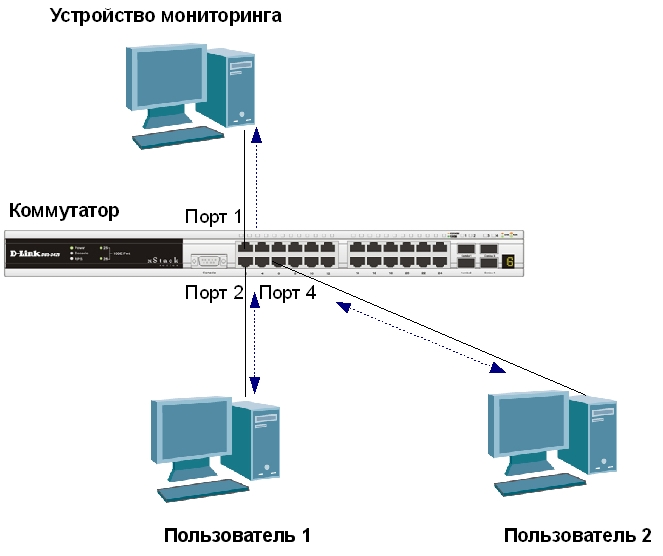

Рис.
9.16. Функция Port Mirroring
Настройка коммутатора
config mirror port 1add source ports 2, 4 both
enable mirror
Глава 10. Обзор коммутаторов d-Link
Исходя из решаемой задачи и также учитывая размер сети, объем трафика и требуемый функционал, можно подобрать требуемые коммутаторы D-Link. Производимые D-Link устройства можно классифицировать по принадлежности к трем уровням иерархической модели сети. Это помогает пользователям определить, какое оборудование оптимально использовать для решения поставленной задачи в конкретной сети.
10.1 Неуправляемые коммутаторы
Неуправляемые коммутаторы (Unmanaged Switches) D-Link являются идеальным решением для развертывания сетей небольших рабочих групп или домашних сетей (SOHO, Small-Office-Home-Office). Также их можно использовать на уровне доступа сетей малых предприятий. Эти коммутаторы простыв установке и поддерживают, в зависимости от модели, такие функции как Green Ethernet , диагностика кабеля, управление потоком (IEEE 802.3х), автоматическое определение полярности кабелей (MDI/MDIX), возможность передачи Jumbo-фреймов и приоритезацию трафика.
Неуправляемые коммутаторы не поддерживают функции управления и обновления программного обеспечения.

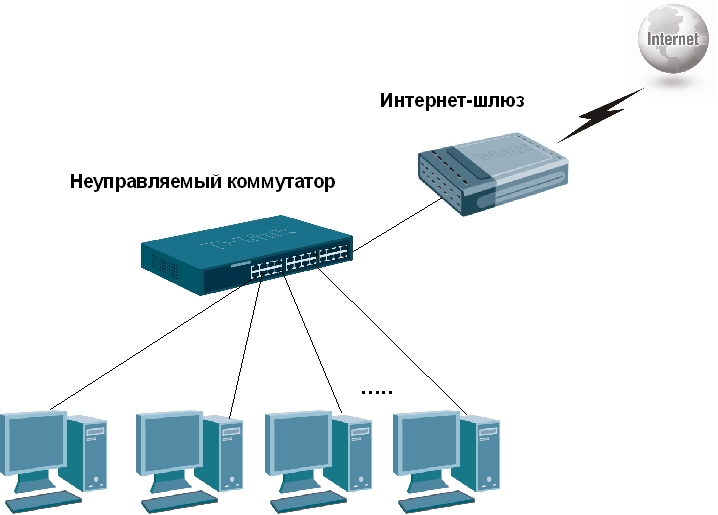

Рис. 10.1. Неуправляемые коммутаторы D-Link в сети небольшой рабочей группы
Неуправляемые коммутаторы D-Link представлены сериями DES-10xx, DES-10xxА, DES-10xxD/RU, DGS-10 xxD/RU и DGS-10xxD/GE. Серия DES-10хх включает в себя модели неуправляемых коммутаторов Fast Ethernet с различным количеством портов 10/100 Мбит/с (от 5 до 48) в настольном и стоечном исполнении. Модели DES-1026G и DES-1050G этой серии также оснащены двумя портами Gigabit Ethernet.
Серия DES-10ххА состоит из экономичных неуправляемых коммутаторов с различным количеством портов 10/100 Мбит/с (от 5 до 24).

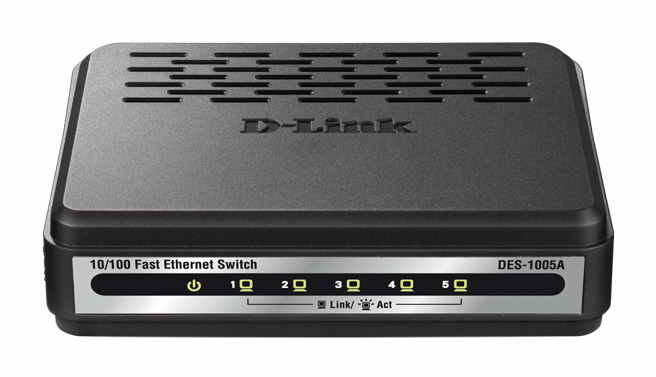

Рис. 10.2. Коммутатор DES-1005A
Серии коммутаторов улучшенного дизайна DES-10xxD/RU и DGS-10xxD/RU включают коммутаторы с 5 и 8 портами Fast и Gigabit Ethernet соответственно.
Серия DGS-10xxD/GE включает в себя модели неуправляемых коммутаторов Gigabit Ethernet с различным количеством портов 10/100/1000 Мбит/с (от 5 до 24). Эти коммутаторы поддерживают стандарт IEEE 802.1р и четыре аппаратных очереди приоритетов на каждом физическом порте.
Коммутаторы серий DGS-10xxD/RU и DGS-10xxD/GE поддерживают технологию Green Ethernet. Эта энергосберегающая технология позволяет сократить расходы на электроэнергию, при этом, не оказывая влияния на производительность и функциональность устройств. Технология Green Ethernet может регулировать потребление электроэнергии, основываясь на определении состояния канала связи и длины кабеля. Когда коммутатор с поддержкой этой технологии определяет, что питание подключенного к нему компьютера отключено, то переводит соответствующий порт в режим сохранения энергии (power standby mode). Также коммутатор может регулировать энергопотребление путем анализа длины кабеля Ethernet. Т.к. в большинстве случаев для подключения пользователей домашних/офисных сетей используются кабели длиной менее 20 м, энергопотребление может быть снижено.
Благодаря уменьшению энергопотребления (до 80%), выделяется меньше тепла, что увеличивает срок эксплуатации устройства и снижает эксплуатационные расходы.
Также данная технология подразумевает использование материалов, не наносящих вред окружающей среде.
Помимо технологии Green Ethernet, в коммутаторах серий DGS -10xxD/RU и DGS-10 xxD/GE реализована поддержка функции диагностики кабеля (Cable Diagnostic). Эта функция позволяет пользователям определять состояние кабеля по индикаторам, расположенным на передней панели коммутатора. С помощью нее можно определить следующие повреждения кабеля:
· разомкнутая цепь (Open Circuit) – оборвана жила кабеля Ethernet или кабель не подключен;
· короткое замыкание (Short Circuit) – короткое замыкание пары кабеля (два проводника касаются друг друга);
· неправильная терминация кабеля (Improper Termination) – сопротивление между кабелем и его разъемом не совпадает или сопротивление больше чем 100 Ом.

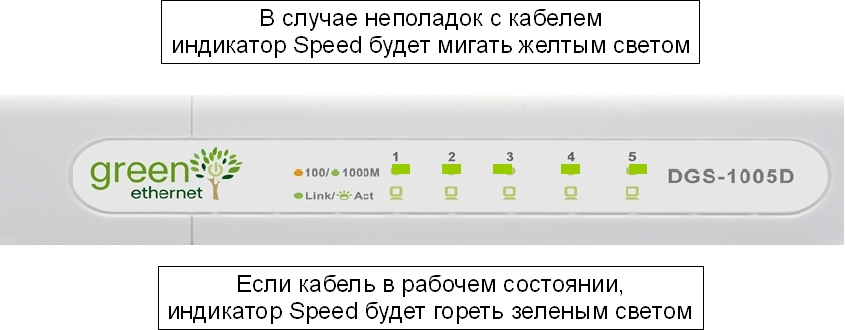

Рис. 10.3. Функция диагностики кабеля
Функция диагностики кабеля сканирует все порты Ethernet и определяет состояние каждого подключенного кабеля. Во время этого процесса индикатор каждого порта последовательно мигает зеленым светом. Первоначальное сканирование порта требует около 10 секунд. Если обнаруживается повреждение кабеля, индикатор соответствующего порта будет мигать желтым светом около 5 секунд. Далее коммутатор автоматически перезагрузится и продолжит работу в обычном режиме. Этот процесс займет около 2-х секунд.
Внимание: для неуправляемых коммутаторов повреждение кабеля не определяется в режиме обычной работы. Диагностика кабеля осуществляется только во время загрузки или цикла выключения/включения коммутатора. |
