2.5. Построение комплексного календарного сетевого графика
Комплексный календарный сетевой график включает в себя следующее:
1. Масштабную линейку, где указываются:
– рабочие дни в непрерывной шкале времени;
– даты начала работ, исключая нерабочие дни;
– рабочие недели;
– месяцы с учетом срока начала строительства объекта, указанного в задании.
2. Сетевой график в масштабе времени с учетом организационных и технологических перерывов (tорг и tтех).
Проектирование графика поступления на объект строительных конструкций, оборудования и материалов
Данный график разрабатывается с целью определения объемов и конкретных сроков доставки конструкций, материалов и изделий на строительную площадку. Его величина зависит от объема ежесуточного потребления материала, вида транспорта и дальности перевозки.
Исходными данными для проектирования являются:
– объёмы работ;
– сроки выполнения работы;
– нормы расхода материалов.
В общем перечне доставляемых на строительную площадку материалов можно выделить четыре основные группы:
1) сборные конструкции;
2) материалы для отделочных работ;
3) бетоны и растворы;
4) материалы для специальных работ.

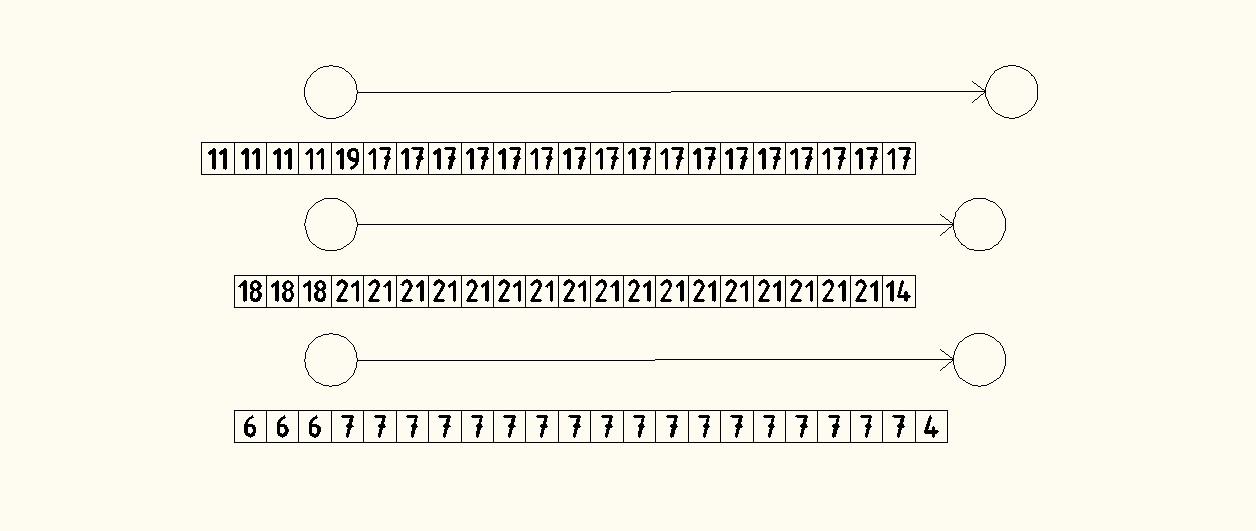

Расчёт доставки сборных конструкций на строительную площадку
1)Определяем потребность в конструкциях (П) по формуле
где
– объем материалов, необходимых для
выполнения данной работы (табл. 1), м3;
–
расход
бетона на один элемент, м3.
2)Определяем нормативный запас материала (ЗН) по формуле
где
n
– количество
выделенных участков, ярусов.
3) Определяем завоз материала до начала работ 1/4Зн=V1
4) Определяю оставшееся количество конструкций ∆П=П-V1
5) Определяю суточный расход материала q=П/Т
6) Определяю продолжительность завоза материала Д1=3-5 дней до начала работы
Д2=∆П/q
Наименование конструкции - сваи
П=352 шт
Зн=352/2=176шт
V1=176/4=44шт
∆П=352-44=308шт
q =352/21=17шт
Д1=4д
Д2=308/17=18д
Наименование конструкции - сборные ж/б фундаментные блоки
П=425 шт
Зн=425/2=213шт
V1=213/4=54шт
∆П=425-54=371шт
q =425/20=21шт
Д1=3д
Д2=371/21=18д
Наименование конструкции - сборные ж/б перемычки
П=148 шт
Зн=148/2=74шт
V1=74/4=18шт
∆П=148-18=130шт
q =148/20=7шт
Д1=3д
Д2=130/7=19д
Наименование работ |
Наименование конструкций |
П шт |
Зн шт |
V1 шт |
∆П шт |
q шт |
Д1 д |
Д2 д |
Забивка свай |
сваи |
352 |
176 |
44 |
308 |
17 |
4 |
18 |
Монтаж ж/б фундаментных блоков |
сборные ж/б фундаментные блоки |
425 |
213 |
53 |
371 |
21 |
3 |
18 |
Укладка перемычек |
сборные ж/б перемычки |
148 |
74 |
18 |
130 |
7 |
3 |
19 |
