Сущность Грозненской высоконапорной системы сбора нефи и газа
В Грозненском нефтяном институте была разработана высоконапорная однотрубная система сбора (рисунок 2.3). Ее отличительной особенностью является совместный транспорт продукции скважин на расстояние в несколько десятков километров за счет высоких (до 6 - 7 МПа) устьевых давлений.

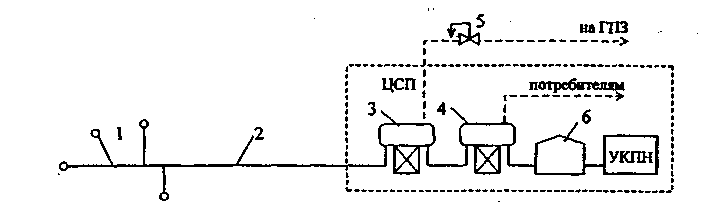

Рисунок 2.3 — Принципиальная схема высоконапорной одноторубной системы сбора
1 — скважины; 2 — нефтегазопровод; 3 — сепаратор первой ступени; 4 — сепаратор второй ступени; 5 — регелятор давления; 6 — резервуары
Применение высоконапорной однотрубной системы позволяет отказаться от сооружения участковых сборных пунктов и перенести операции по сепарации нефти на центральные сборные пункты. Благодаря этому достигается максимальная концентрация технологического оборудования, укрупнение и централизация сборных пунктов, сокращается металлоемкость нефтегазосборной сети, более полно используется естественная энергия пласта и исключается необходимость строительства насосных и компрессорных станций на территории промысла, появляется возможность увеличить число ступеней сепарации и обеспечить утилизацию попутного нефтяного газа с самого начала разработки месторождений.
Расчет экономической эффективности применения высоконапорной системы на одном из месторождений объединения Грознефть показал, что после внедрения этой системы себестоимость нефти снизилась на 2.5 %, а газа — на 30 %. Аналогичные схемы были внедрены на месторождениях Ставропольского края, Дагестана, Туркмении, Казахстана и других районов страны.
Недостатком системы является то, что из-за высокого содержания газа в смеси (до 90 % по объему) в нефтегазосборном трубопроводе имеют место значительные пульсации давления и массового расхода жидкости и газа. Это нарушает устойчивость трубопроводов, вызывает их разрушение из-за большого числа циклов нагружения и разгрузки металла труб, отрицательно влияет на работу сепараторов и контрольно-измерительной аппаратуры.
Высоконапорная однотрубная система сбора может быть применена только на месторождениях с высокими пластовыми давлениями и требует особого внимания к выбору режимов перекачки, обеспечивающих малые потери напора и малые пульсации давления.
Сущность системы сбора Гипровосток нефти
Институтом Гипровостокнефть разработана напорная система сбора нефти и газа с целью наибольшего укрупнения и централизации объектов разделения продукции скважин и подготовки нефти и газа к магистральному транспорту в условиях, когда пластовые давления не обеспечивают высоких значений устьевых давлений на скважинах. Эта система нефтегазосбора предусматривает однотрубный транспорт нефти и газа до участковых сепарационных установок, расположенных на расстоянии до 7 км от скважин, и транспорт газонасыщенных нефтей в однофазном состоянии до ЦСП на расстояние до 100 км и более.
Кроме того, этой системой предусматривается использование энергии пласта или напора, создаваемого глубинными насосами, для бескомпрессорного транспортирования газа первой ступени сепарации на большие расстояния. Давление на устье скважин поддерживается от 1.0 до 1.6 МПа. Продукция нефтяных скважин проходит групповые замерные установки, на которых периодически замеряются дебиты скважин. Далее эта продукция по одному трубопроводу подается в сепараторы первой ступени, сгруппированные на участковых сепарационных пунктах. После сепарации первой ступени при давлении 0.5 – 0.6 МПа газ за счет давления в сепараторе направляется к потребителям, а нефть с оставшимся растворенным газом — на центральный сборный пункт. На этом пункте осуществляются окончательная сепарация нефти и газа, подготовка нефти к сдаче потребителю, переработка газа всех ступеней сепарации и подготовка сточных вод к закачке в пласты (рисунок 2.4).
Рисунок 2.4 — Принципиальная схема напорной системы сбора.
1 — скважины; 2 — сепаратор первой ступени; 3 — регулятор давления типа «до себя»; 4 — газопровод; 5 — насос; 6 — нефтепровод; 7 — сепаратор второй ступени; 8 — резервуар; ДНС — дожимная насосная станция
Применение напорной системы сбора позволяет:
сконцентрировать на ЦСП оборудование по подготовке нефти, газа и воды для группы промыслов, расположенных в радиусе100 км;
применять для этих целей более высокопроизводительное оборудование, уменьшив металлозатраты, капитальные вложения и эксплуатационные расходы;
снизить капиталовложения и металлоемкость системы сбора, благодаря отказу от строительства на территории промысла компрессорных станций и газопроводов для транспортировки нефтяного газа низкого давления;
увеличить пропускную способность нефтепроводов и уменьшить затраты мощности на перекачку вследствие уменьшения вязкости нефти, содержащей растворенный газ.
Недостатком напорной системы сбора являются большие эксплуатационные расходы на совместное транспортирование нефти и воды с месторождений до ЦСП и, соответственно, большой расход энергии и труб на сооружение системы обратного транспортирования очищенной пластовой воды до месторождений для использования ее в системе поддержания пластового давления.
