Сущность двухтрубной самотечной сбора нефти и газа
Совместное движение нефти и газа по трубопроводам неразрывно связано с равитием закрытой системы эксплуатации месторождений. Сначала оно осуществлялось только до сепарационно-замерных установок, расположенных на расстоянии 200 - 300 м от устья скважин. При этом отдельные скважины или небольшие группы скважин оборудовались индивидуальной установкой. После разделения при давлении 0.6 МПа и замера количеств нефти и газа движение их продолжалось раздельно по самостоятельным трубопроводным коммуникациям. Газ под собственным давлением транспортируется до компрессорной станции или сразу на газоперерабатывающий завод (ГПЗ), если он расположен поблизости. Жидкая фаза направляется на вторую ступень сепарации. Выделившийся здесь газ используется на собственные нужды. Нефть самотеком (за счет разности нивелирных высот) поступает в резервуары участковых сборных пунктов и далее насосами перекачивается в сырьевые резервуары центрального сборного пункта (рисунок 2.1).

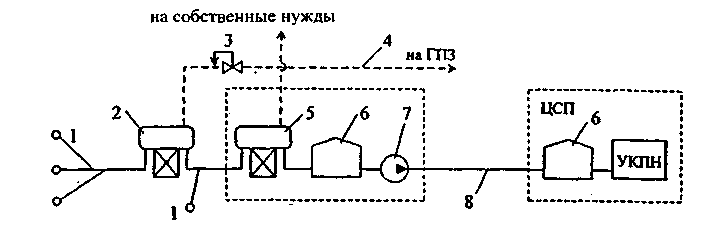

Рисунок 2.1 — Принципиальная схема самотечной двухтрубной системы сбора.
1 — скважины; 2 — сепаратор 1-й ступени; 3 — регулятор давления типа "до себя"; 4 — газопровод; 5 — сепаратор 2-й ступени; 6 — резервуары; 7 — насос; 8 — нефтепровод; УСП — участковый сборный пункт; ЦСН — центральный сборный пункт
Соответствующие этим признакам нефтегазосборные системы получили название самотечных двухтрубных систем сбора нефти и газа и относятся к системам раздельного сбора и транспорта нефти и газа. Они характеризуются:
низким давлением в нефтегазосборных трубопроводах;
низкими скоростями движения, вследствие чего возможно запарафинивание трубопроводов, приводящее к снижению их пропускной способности;
многочисленностью промежуточных технологических объектов и, как следствие этого,
большой металлоемкостью,
нерациональным использованием избыточной энергии пласта
значительными потерями газа и легких фракций нефти, достигающими 2 – 3 % от общей добычи нефти - из-за негерметичности резервуаров и трудностей с использованием газов 2-й ступени сепарации
для предотвращения образования газовых скоплений в трубопроводах требуется глубокая дегазация нефти.
В 1948 году на промыслах объединения Азнефть стала внедряться первая герметизированная система сбора нефти и газа, предложенная инженерами Ф.Г. Бароняном и С.А. Везировым. Основой этой схемы является совместный сбор и транспорт продукции всех нефтяных скважин (насосных, компрессорных и фонтанных) до промыслового сборного пункта под повышенным давлением порядка (5 - 6) * 105 н/м2, которое достаточно для транспортирования продукции не только до групповой замерной установки, но и до сборного пункта на расстояние до 10 км. Система нефтегазосбора Бароняна и Везирова по сравнению с раздельной системой сбора нефти и газа обеспечила более высокую степень использования энергии пласта, централизацию сбора нефти и газа на одном промысловом сборном пункте, что дает возможность автоматизации технологического процесса, значительное уменьшение потерь нефти и газа благодаря герметизации системы и сокращение расхода металла и денежных средств.
К недостаткам данной системы сбора можно отнести:
сепарацию нефти от газа в одну ступень, т.к. при этом уменьшается объем отсепарированной нефти и ухудшаются ее товарные качества по сравнению с многоступенчатой сепарацией;
возможность запарафинивания труб при добыче парафинистой нефти.
