15. О бласть применения газлифта. Принцип работы газлифта

Область применения газлифта — высокодебитные скважины с большими забойными давлениями, скважины с высокими га­зовыми факторами и забойными давлениями ниже давления на­сыщения, песочные (содержащие в продукции песок) скважины, а также скважины, эксплуатируемые в труднодоступных усло­виях (например, затопляемость, паводки, болота и др.). Газ­лифт характеризуется высокой технико-экономической эффек­тивностью, отсутствием в скважинах 'механизмов и трущихся деталей, простотой обслуживания скважин и регулирования работы.

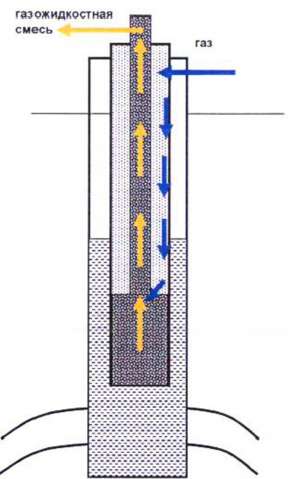

Принцип работы газлифта

Основные виды газлифта:

1. Компрессорный газлифт - рабочим агентом является сжатый компрессором попутный газ

2. Бескомпрессорный газлифт - рабочим агентом является природный газ под естественным давлением

3. Бескомпрессорный внутрискважинный газлифт - рабочим агентом является газ из продуктивного пласта, вскрытого той же скважиной

4. Эйрлифт - рабочим агентом является воздух

Газлифт впервые реализован в конце XVIII века в Венгрии для осушения затопленной шахты.

Газлифт (эйрлифт) - способ эксплуатации скважин, при котором на забой с поверхности подается газ, необходимый для подъема жидкости на поверхность.

+ Основные преимущества газлифта:

-Простота скважинного оборудования

-Продолжительный межремонтный период Широкий диапазон дебитов жидкости

- Возможность эксплуатации скважин с высоким выносом песка, с высокой температурой и давлением

- Главный недостаток газлифта - высокая стоимость компрессорных станций и системы газораспределения по скважинам

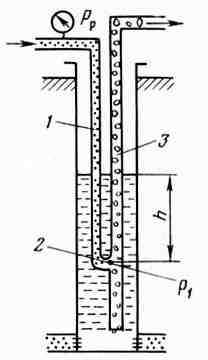

Газлифтная скважина - это по существу та же фонтанная скважина, в которой недостающий для необходимого разгазирования жидкости газ подводится с поверхности по специальному каналу. По колонне труб 1 газ с поверхности подается к башмаку 2, где смешивается с жидкостью, образуя ГЖС, которая поднимается на поверхность по подъемным трубам 3. Закачиваемый газ добавляется к газу, выделяющемуся из пластовой жидкости. В результате смешения газа с жидкостью образуется ГЖС такой плотности, при которой имеющегося давления на забое скважины достаточно для подъема жидкости на поверхность.

16. В иды газлифта и технологические схемы

Конструкция любого газлифтного подъемника должна обес­печивать в скважине наличие двух каналов: для закачки газа и для подъема газожидкостной смеси на поверхность.

В зависимости от числа рядов труб, концентрично располо­женных в скважине, различают двухрядные, полуторарядные и однорядные подъемники (рис. 10.1).

О днорядный подъемник состоит из одной колонны НКТ

• Газ может закачиваться по НКТ (центральная схема), тогда смесь поднимается в кольцевом пространстве

• Если газ закачивается по кольцевому пространству, то смесь поднимается по колонне НКТ

Однорядный подъемник является наименее металлоемким

Двухрядный подъемник газлифтных скважин

Может работать по центральной и кольцевой схеме

• В скважину спускается два ряда концентрично расположенных труб. Первым спускается внешний ряд диаметром 73-102 мм, а затем - внутренний, диаметром 48, 60, 73 мм

• + Двухрядные подъемники применяются в скважинах с высоким содержанием песка в продукции

• - Характеризуются высокой металлоемкостью

В настоящее время применяется однорядный подъемник, при котором в эксплуатационную колонну спускается один ряд НКТ.

Полуторарядный подъемник газлифтных скважин

• Используется вместо двухрядного для снижения металлоемкости и увеличения скорости восходящего потока

• Усложняет спусковые операции

В зависимости от направления подачи газа различают коль­цевую и центральную системы подъемников. При кольцевой си­стеме газ закачивают в кольцевое (затрубное или межтрубное) пространство (а,б,в), а при центральной — в центральные трубы (г). На практике газлифт­ные скважины в основном работают по кольцевой системе.

Разновидности газлифта, их технологические схемы

В кач-ве газа можно использовать воздух(эрлифт) или углеводород­ный газ(газлифт). Эрлифт впервые был применен в Баку в 1897г. Преимущество эрлифта состоит только в неограниченности источника воздуха. При использовании газлифта в отличие от эрлифта достигается полная утилизация газа, сохранение и утилизация легких фрак­ций нефти, образование в обводняющихся скважинах менее стойкой эмульсии, для разрушения которой требуются меньшие затраты. Поэтому в настоящее время применяется только газ­лифт.

Газ может подаваться с помощью компрессора. Такую раз­новидность газлифта называют компрессорным газлифтом. В качестве газа можно ис­пользовать нефтяной или при­родный углеводородный газ.

Технологич.схема газл.системы с замкн.циклом вкл.: газлифтные скважины, сборные трубопроводы, установку подготовки нефти, компрессорную станцию, установку подготовки газа, га­зораспределительные батареи и газопроводы высокого Р. Прир.газ может подаваться из соседнего газового месторождения, магистрального газопровода или газо­бензинового завода.
