Суммарная кривая гранулометрического состава
Определение действующего (d10) и контролирующего (d60) диаметров:
d10 = 0,03 мм
d60 = 0,27 мм
Результаты гранулометрического анализа позволяют определить степень неоднородности грунта и некоторые его водные свойства – суффозионную устойчивость, коэффициент фильтрации, высоту капиллярного поднятия.
Степень неоднородности грунта:
Cu = d60 /d10 =0,27/0,03=9
Так как
,
то грунт
неизвестного слоя - это песок мелкий
неоднородный, суффозионно устойчивый.
Коэффициент фильтрации k = 10 м/сут
Радиус влияния R = 50 м
Высота капиллярного поднятия hk = 1 м
Гидрогеологическое строение площадки
Первый горизонт — горизонт грунтовых вод:
залегает на глубинах от 0,5 до 1,5 м (от дневной поверхности) и приурочен к
комплексу обводненых пород ml IV;
водовмещающим является песок мелкий и супесь
водоупором служат суглинки слоистые и пылеватые, принадлежащие к комплексу lg III
водопроницаемость характеризуется коэффициентом фильтрации от 10 до 30 м/сут
Второй горизонт – горизонт напорных межпластовых (артезианских) вод вскрыт в
скважине №25,26,28
водовмещающей породой является песок крупный ,гравелистый g III
верхний водоупор — суглинки слоистые lg IV
нижний водоупор — супесь с гравием g III
величина избыточного напора H = 6,5 м
Величина гидравлического градиента:
Скорость грунтового потока (кажущаяся):
Примем коэффициент фильтрации k = 10 м/сут.
V = k・i = 0,03・10 = 0,3 м/сут
Скорость грунтового потока (действительная):
Vд=
=
= 0,81 м/сут
где n = 0,37 д. ед. – пористость водовмещающих пород (песок мелкий).

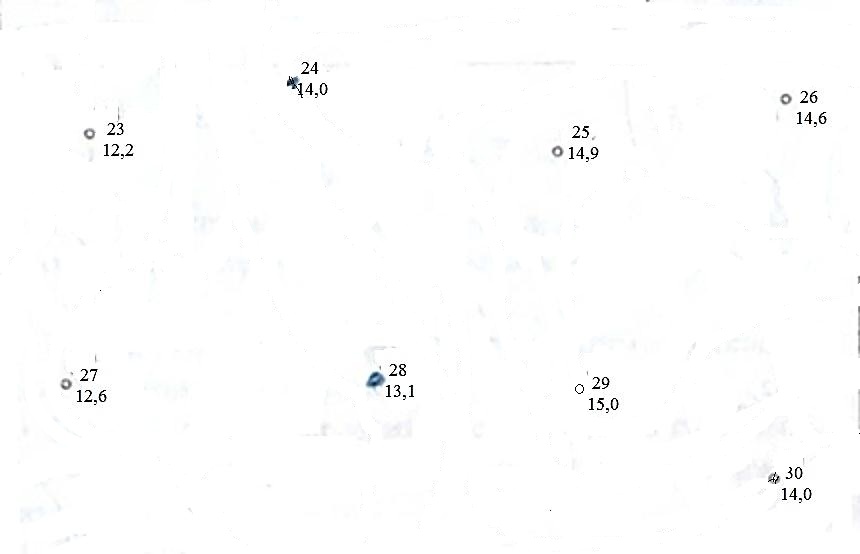

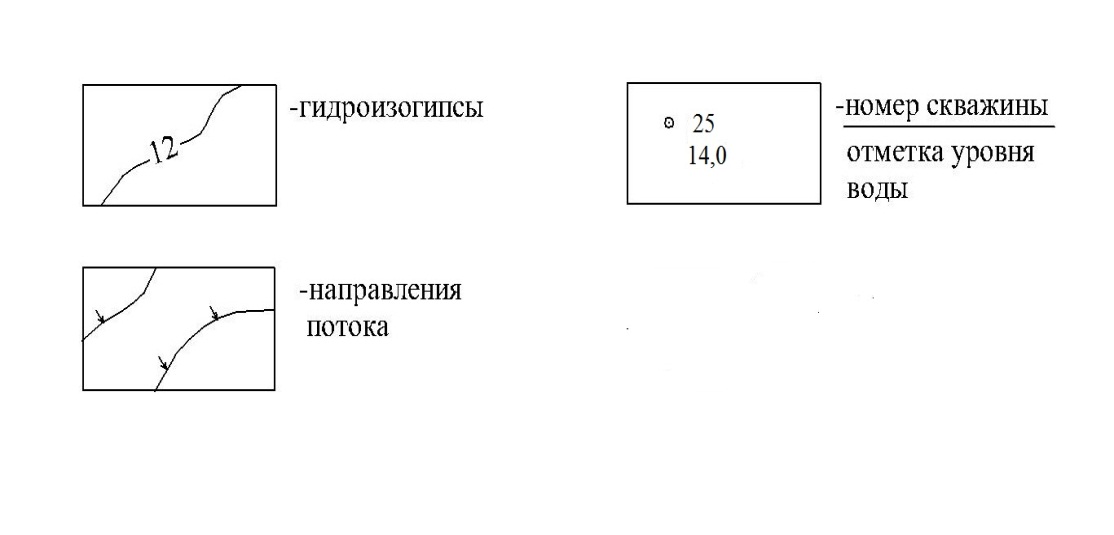

Карта гидроизогипс М 1:1000
Химический состав подземных вод
Данные химического анализа грунтовых вод
Выражение результатов анализа в различных формах
Ионы |
Содержание, мг/л |
Эквивалентное содержание |
Эквивалентная масса |
||
мг·экв |
(%-экв) |
||||
Катионы |
Na+ Mg2+ Ca2+ |
90 59 140 |
3,9 4,9 7,0 |
25 31 44 |
23,0 12,0 20,0 |
Сумма катионов |
289 |
15,8 |
100% |
- |
|
Анионы |
Cl- SO42- HCO3- |
140 310 329 |
4,0 6.5 5,4 |
25 41 34 |
35,0 48,0 61,0 |
Сумма анионов |
779 |
15,9 |
100% |
- |
|
Общая сумма |
1068 |
31,7 |
|
|
Химическая формула воды
М1,07
рН7;
Т10о
Вода солоноватая, гидрокарбонатно-кальциевая.
III. Гидрогеологические расчёты притоков воды при водопонижении
Расчет притока воды к совершенным выработкам (котлован)
Исходные данные:
Скважина № 28
Глубина котлована hк = 4,0 м
Размеры колована 20 х 20 м
Тип выемки – совершенный (дно котлована врезается в водоупор)
Характер потока вокруг выемки – радиальный
Глубина залегания грунтовых вод d = 1,1 м
H1 – мощность водоносного горизонта (H1 = S = 2,2м)
Коэффициент фильтрации k = 10 м/сут
R – радиус влияния водопонижения, м
R = 50 м

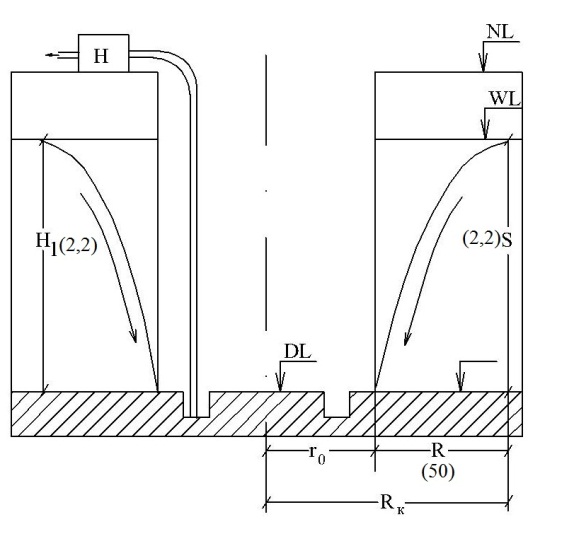

r0 – приведенный радиус «большого колодца», м
м
Расчет
притока воды:
1,37
10
=
102,6
Расчёт притока воды к несовершенным выработкам (траншея)
Исходные данные:
Скважина № 25
Глубина траншеи hтр = 2 м
Длина траншеи l = 100 м
Тип выемки – несовершенный (дно траншеи не доходит до водоупора)
Характер потока вокруг выемки – плоский
Глубина залегания грунтовых вод d = 0,8 м
h = 1,5 м
Водопонижение S = 1, 0 м

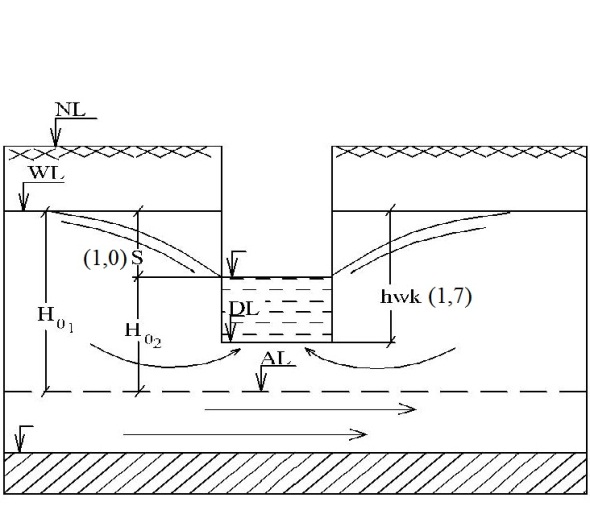

hwk - высота столба воды в траншее до водопонижения, м
hwk = 1,7 м
H01 – мощность водоносного горизонта до водопонижения, м
H01 = 1,3· hwk = 1,3 · 1,7 = 2,21 м
H02 – мощность водоносного горизонта после водопонижения, м
H02 = H01 – S = 2,21 – 1 = 1,21 м
Коэффициент фильтрации k = 10 м/сут
R – радиус влияния водопонижения, м
R = 50 м
Расчет притока воды:
=
0,684
