Тест к дз1 № 1

Фамилия И.О.	Группа	Дата

1. Определить мощность на валу электродвигателя привода, если мощность на выходе P = 2,5 кВт. Колеса имеют числа зубьев: z₁=20; z₂=60; z₃=18 и z₄=90. Принять _кон=0,95, _з.п.=0,97, _м ≈ 1, _п.к.=0,99(пары ПК)

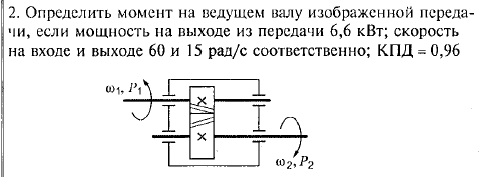

2. Определить момент на ведущем валу изображенной переда­чи, если мощность на выходе из передачи 6,6 кВт; скорость на входе и выходе 60 и 15 рад/с соответственно; _з.п.= 0,96, _п.к.=0,99(пары ПК)

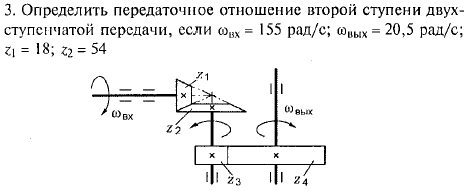

3. Определить передаточное отношение второй ступени двух­ступенчатой передачи, если _вх= 155 рад/с; _вых = 20,5 рад/с; z₁= 18; z₂= 54

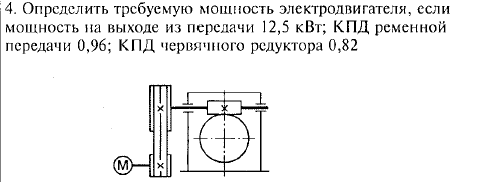

4. Определить требуемую мощность электродвигателя, если мощность на выходе из передачи 12,5 кВт; КПД ременной передами 0,96; КПД червячного редуктора 0,82, _п.к.=0,99(пары ПК)

5. Как изменится мощность на выходном валу передачи (см. рисунок к заданию 3), если число зубьев колеса z₂ увеличится в 2 раза?

Тест к дз1 № 2

Фамилия И.О.	Группа	Дата

I. Известно, что передаточное отношение передачи 2.5. К какому типу передач относится эта передача?

а) Мультипликатор б) Редуктор в) Вариатор г) Коробка скоростей д) Генератор

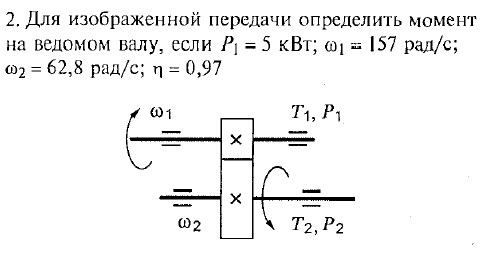

2. Для изображенной передачи определить момент на ведомом валу, если Р₁ = 5 кВт; n₁ = 1500 об/мин; n₂ = 600 об/мин; η_зп = 0,97 , _п.к.=0,99(пары ПК)

3. Для изображенной многоступенчатой передачи определить общее передаточное число, если ₁ = 100 рад/с; ₂ = 25 рад/с; ₃ = 5 рад/с.

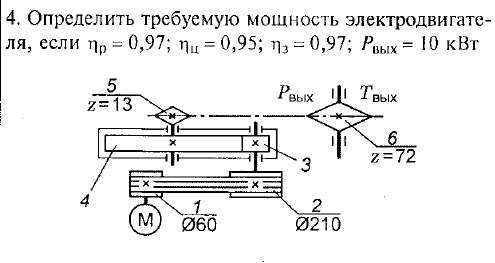

4. Определить требуемую мощность электродвигате­ля, если _рем=0,97; _цеп=0,95; _ред=0,97; Р_вых= 10 кВт, _п.к.=0,99(пары ПК)

5. Как изменится частота вращения выходного вала привода (см. рисунок к заданию 4) при увеличении числа зубьев шестерни 3 в 2 раза?

Тест к дз1 № 3

Фамилия И.О.	Группа	Дата

1. Мощность на ведущем валу редуктора P₁ = 4 кВт. а момент на ведомом валу

Т₂= 325 Н.м и частота n₂ = 100 об/мин. Тогда общий КПД редуктора будет...

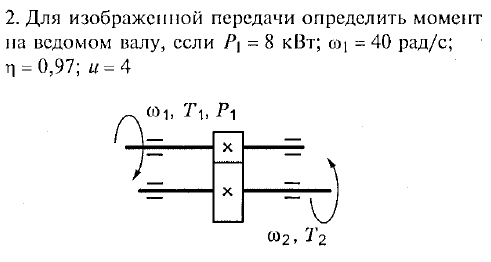

2. Для изображенной передачи определить момент на ведомом валу, если Р₁ = 8 кВт; ₁ = 40 рад/с; η_зп = 0,97; u = 4, _п.к.=0,99(пары ПК)

3. Определить крутящий момент на колесе 3 в приводе, если T₁=10 Н.м; z₁= 18; z₂= 54, z₃= 20; z₄= 80, _кон=0,95, _цил=0,97, _п.к.≈ 1.

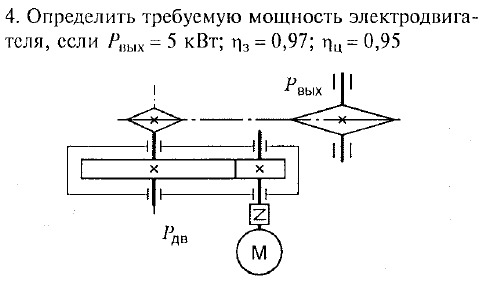

4. Определить требуемую мощность электродвигате­ля, если Р_вых= 5 кВт,

_цеп=0,95; _цил=0,97, _п.к.≈ 1; _м ≈ 1

5. Передаточное отношение цилиндрической зубчатой передачи может быть вычислено по формулам ( P- мощность, Т – крутящий момент, η – к.п.д., ω, n – частоты вращения, d- делительные диаметры)

а) ω₂/ ω₁ б) d₁/ d₂ в) P₁*η / P₂ г) T₂ / (T₁* η) д) T₁/ (T₂* η)
