Вент№11 Пневмотранспорт древесных отходов. Отличие от аспирации. Характеристики для перемещения дисперсного материала потоком воздуха.

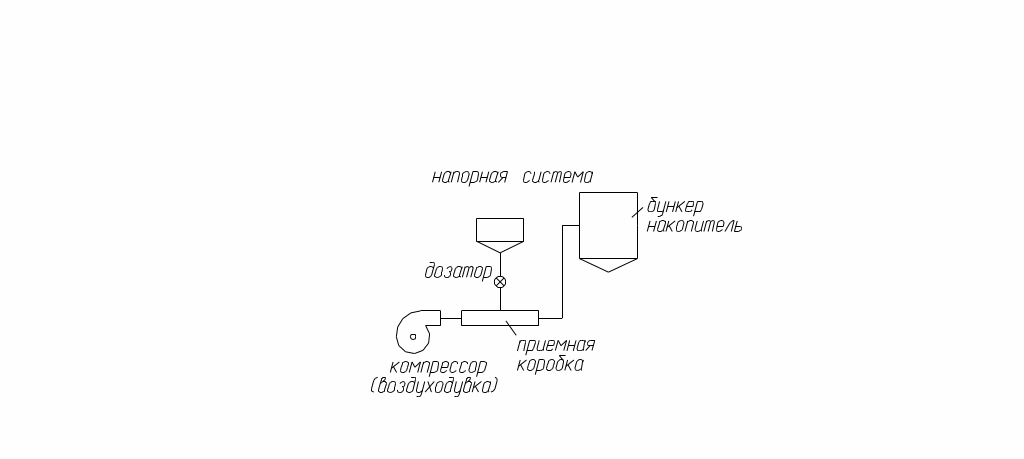

Для таких производств, как литейные цеха, кирпичные заводы, обогатительные фабрики, цеха деревообработки основным видом вентиляции является аспирация и пневмотранспорт. Пневмотранспорт – это способ перемещения дисперсного материала по трубам в потоке воздуха. Системы пневмотранспорта в отличие от систем аспирации транспортируют отходы из одной начальной точки в другую конечную точку в технологических целях, и характеризуется массой перемещаемого в единицу времени материала, при этом .Системы пневмотранспорта являются напорными.

Для перемещения материала по вертикальным трубопроводов скорость воздуха должна быть больше скорости витания наиболее крупных частиц и должна составлять (1,1-1,2)V_S, для частиц Ø до 50-60 мкм , где - диаметр частиц, - плотность частиц, г/см³, - динамическая вязкость, 10^-6 Па/с. При горизонтальных воздуховодах при расчете горизонтальных и наклонных каналов следует исходить из скоростей троганья и веянья. Скоростью троганья называют ту минимальную скорость воздуха, при которой одиночная твердая частица, лежащая на дне канала под влиянием давления воздуха сдвигается с места и начинает перемещаться по дну трубы. Скоростью веянья называют ту минимальную скорость воздуха, при которой одиночное твердое тело введенное в воздушный поток не оседает на дне канала, а транспортируется этим потоком. V_В=1.5V_S

Вент№12 Воздушные завесы

Завесы устраивают в отапливаемых помещениях для предотвращения врывания холодного воздуха, а также для обеспечения требуемой температуры воздуха вблизи ворот. ВТЗ могут быть шиберного или смешивающего типа. ВТЗ шиберного типа в результате отсекающего действия воздушной струи существенно сокращают прорыв наружного воздуха через открытый проем, а в помещение поступает смесь наружного холодного воздуха с нагретым. При этом температура смеси должна быть не менее нормативной в зависимости от категории сложности работ. ВТЗ шиберного типа являются завесами периодического действия, т.е. они работают при открывании ворот. Их устанавливают у ворот не имеющих тамбура, открывающихся более 5 раз в смену или не менее 40 минут в смену в районах с расчетной температурой наружного воздуха -15°С и ниже (по параметру Б). Температуру смеси воздуха, поступающего в помещение при работе ВТЗ следует принимать: не менее 14°С – при легком режиме работ, не менее 12°С – при средней тяжести работ и для вестибюлей общественных и административно – бытовых зданий (т.е. для завес смешивающего типа), не менее 8°С – при тяжелом режиме работы, не менее 5°С – при отсутствии постоянного рабочего места вблизи ворот. Температура воздуха, подаваемого ВТЗ шиберного типа должна быть не более 50°С - у наружных дверей и не более 70°С – у ворот и технологических проемов. Скорость выпуска воздуха из щелей завес следует принимать не более 8 м/с – у наружных дверей и не более 25 м/с – у ворот и технологических проемов. ВТЗ шиберного типа проектируют с двухсторонним выпуском воздуха и компонуют из двух самостоятельных агрегатов, состоящих из радиальных или осевых вентиляторов, калориферов и воздухораспределительных коробов, которые устанавливают с каждой стороны проема. Воздушная струя должна направляться под углом 30° к плоскости проема. Высота воздуховыпускной щели принимается равной высоте открытого проема. Агрегаты ВТЗ работают на полную рециркуляцию с забором воздуха из верхней зоны помещения. Завесы с нижней подачей воздуха рекомендуется применять при ширине проема значительно больше, чем высота. ВТЗ смешивающего типа не создают дополнительного сопротивления на пути врываемого наружного воздуха, а осуществляет смешение его с нагретым воздухом завесы в пределах тамбура. Такие завесы работают постоянно. ВТЗ смешивающего типа следует проектировать в тамбурах наружных дверей, вестибюлей общественных и административных зданий в зависимости от расчетной температуры наружного воздуха (параметр Б) и числа людей, проходящих через двери в течение часа, при температуре от -15°С до -20°С и числе проходящих 400 человек, при температуре от -26°С до -40°С и числе проходящих 250 человек, при температуре от -40°С и ниже и числе проходящих 100 человек, а также в тамбурах наружных дверей помещений с мокрым режимом работы. Включение ВТЗ автоматическое, т.е. сблокировано с механизмом открывания ворот (распашных или раздвижных). При включении ВТЗ автоматически открывается регулирующий клапан на обратном трубопроводе теплоснабжения калориферов. Выключение ВТЗ сблокировано с прикрытием регулирующего клапана. После закрывания ворот завесы продолжают работать какое-то время по таймеру времени для компенсации поступившего холода при открывании ворот.
