3 Описание лабораторной установки
Лабораторная
установка собирается из лабораторного
автотрансформатора (ЛАТР), являющегося
источником регулируемого синусоидального
напряжения
В стандартной частоты 50 Гц, приборов:
вольтметра с пределом 250 В -
и амперметра с пределом
,
переключателя контроля токов
и пассивных элементов: катушки
индуктивности
и батареи конденсаторов
(рисунок 3.3). Все эти элементы выбираются
из состава лабораторного стенда ЛСЭ-2
и монтируются с помощью проводов, которые
следует получить у преподавателя или
лаборанта. На схеме (рисунок 3.3) эти
проводники показаны пунктиром.
Катушка индуктивности имеет следующие параметры:
Батарея конденсаторов
набрана из параллельно соединенных
элементов с ёмкостью 16, 8, 4, 2, 1, 0,5 мкФ,
имеющих индивидуальные переключатели,
не показанные на схеме. Пятиплатный
переключатель
на три позиции переключения позволяет
одним амперметром измерять токи
последовательно в трёх разных ветвях.
При измерении тока в одной ветви две
другие ветви не разрываются. В момент
включения прибора
в одну из ветвей на место включения
прибора в других ветвях включается
закорачивающая перемычка.
Вариант монтажной схемы, представленный на рисунке 3.3, эквивалентен принципиальной схеме (рисунок 3.4).

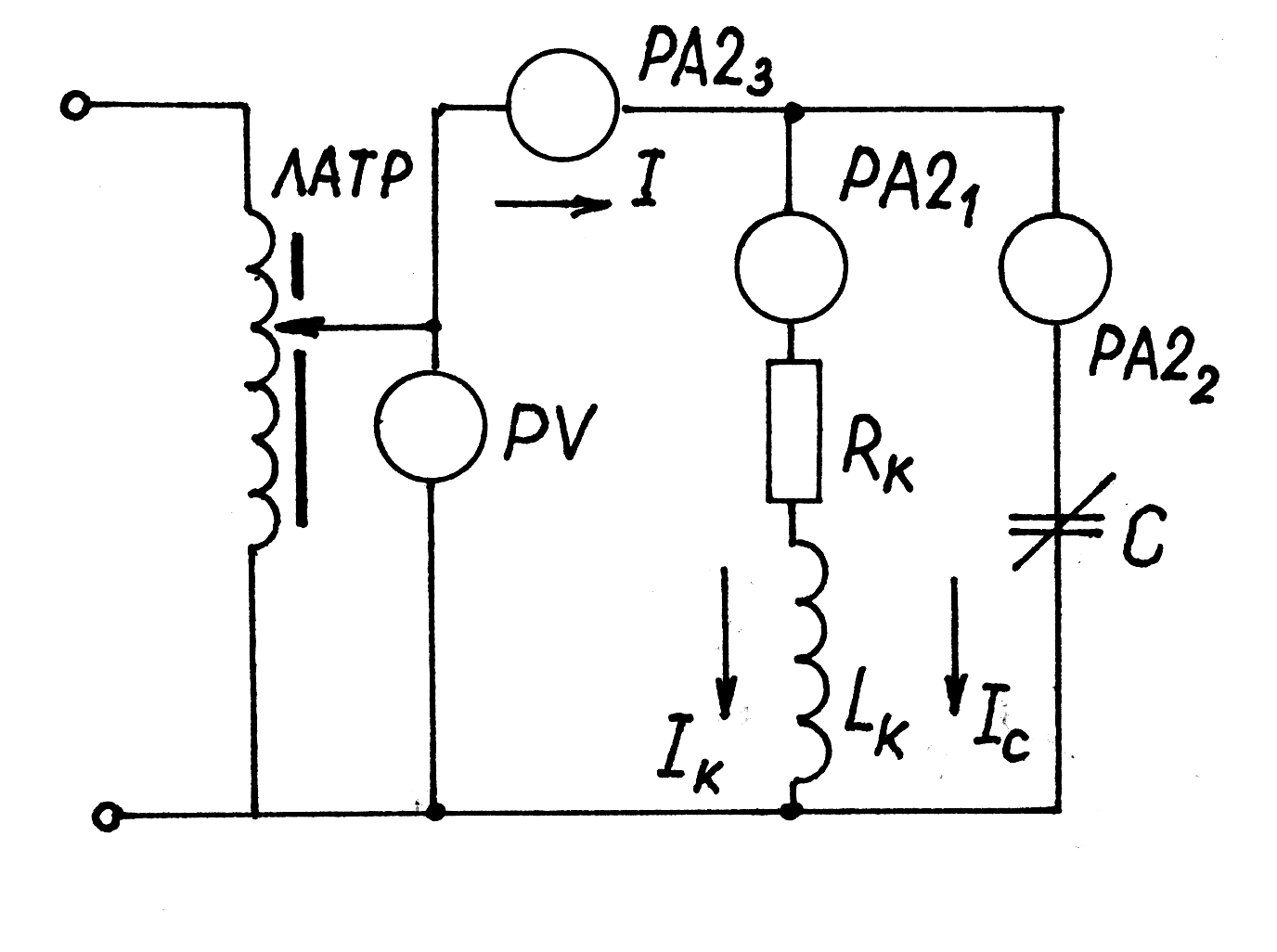

Рисунок 3.4 - Принципиальная схема исследуемой цепи |
Обозначение
Подключение ЛАТРа к однофазной сети осуществляется внутренним монтажом ЛСЭ-2 через двухполюсный тумблер . |
означает, что ток
регистрируется прибором
в положении «3» переключателя
.
Аналогично интерпретируются и другие
обозначения.
4 Порядок выполнения работ
4.1 Собрать схему согласно рисунку 3.3. Предъявить ее для проверки преподавателю или лаборанту. Установить сердечник в катушку.
Повернуть ручку ЛАТРа в положение «0» и включить тумблер .
Установить ёмкость конденсаторной батареи С =16… 20 мкФ. Переключатель установить в положение «2» - для измерения тока
.
Поднимать с помощью ЛАТРа напряжение
до тех пор, пока амперметр не покажет
максимальный ток (1А) или несколько
меньше.Зафиксировать в таблице 3.1 величину ёмкости , установленное напряжение , ток конденсаторной батареи . Переключателем в положении «1» и «3» зарегистрировать токи в катушке и полный ток и занести эти данные в таблицу 3.1.
Уменьшать ёмкость конденсаторной батареи до тех пор, пока ток I (переключатель - в положении «3») не достигнет минимального значения. Напряжение при этом не изменять. Зарегистрировать величину полученной ёмкости, полный ток и токи в ветвях, внести их в таблицу 3.1.
Уменьшить ёмкость конденсаторной батареи еще на 30 … 40% по сравнению с предыдущим опытом и, оставив напряжение без изменений, зафиксировать полученные данные в таблице 3.1.*)
Снизить напряжение до нуля, отключить тумблер . Сердечник катушки сразу не вытаскивать (он может быть очень горячим). Полученные данные показать преподавателю.
