2.2.2.Конструктивное решение здания

Ф ундаменты. Запроектированные фундаменты — сборные железобетонные ленточные. Глубина заложения фундаментов ... м. Отметка подошвы ... м. Ширина плит ленточных фундаментов назначена ориентировочно: —под несущие внутренние стены по осям ... — ... мм (как наиболее нагруженные); —под несущие наружные стены по осям ... — ... мм; —под самонесущие стены по осям ... — ... мм. Всего предусмотрено ... типоразмеров плит. Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания при песчаных грунтах или на предварительно уплотненную песчаную подсыпку толщиной 50 мм. Монолитные участки выполнять из бетона класса В12,5.Выполнить эскиз плиты ленточного фундамента в аксонометрии с размерами. Блоки стен подвалов под внутренние стены запроектированы шириной ... мм, под наружные стены ... мм. Их укладывать на цементном растворе М50 с обязательной перевязкой швов. Выполнить эскиз стенового фундаментного блока в аксонометрии с размерами. Описать характер гидроизоляции подземной части здания (вертикальная, горизонтальная): материал и место устройства по П8— 2000 к СНБ 5.01.01—99. Для защиты фундаментов от поверхностных вод по периметру здания выполнить асфальтобетонную отмостку шириной не менее 750 мм по щебеночному основанию толщиной 150 мм с уклоном от здания > 3% (может быть предложена иная конструкция отмостки). Стены. В проектируемом здании внутренние стены выполнены из ... кирпича с размерами ...х...х... мм сплошной кладки. Толщина внутренних стен ... мм (если стены выполнены из мелких блоков, надо дать им аналогичную характеристику). Во внутренних стенах, разделяющих ... (например, санузлы и кухни), предусмотрены вентиляционные каналы размерами 140x140 мм. Участки стен в местах прохода вентиляционных каналов армировать двумя продольными стержнями 05 Bp I с приваркой поперечных стержней с шагом 100 мм, минуя отверстия вентиляционных каналов. Если запроектированы приставные вентиляционные блоки, надо их описать и привести эскиз. Описать конструкцию наружных стен, принятую по табл. 1, указать их толщину. Характер привязки стен к координационным осям показать на эскизах, например так, как на рис. 24, где а — односторонняя (нулевая) привязка наружной стены; б — двусторонняя привязка наружной стены; в — центральная привязка внутренней стены; г — двусторонняя привязка стен лестничной клетки. Над проемами в стенах уложены сборные железобетонные перемычки. Перемычки укладывать на кирпичные стены по слою цементного раствора М50.

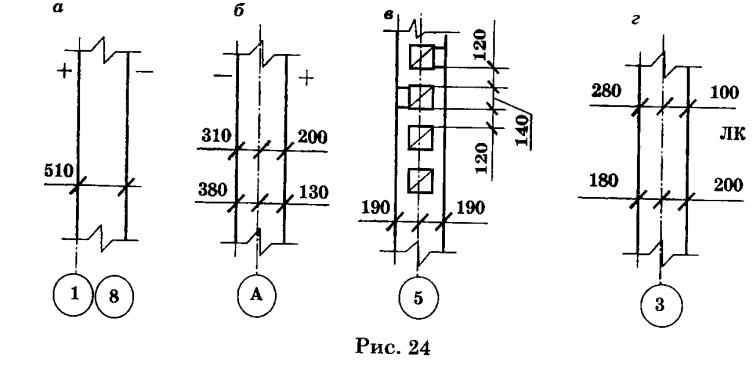

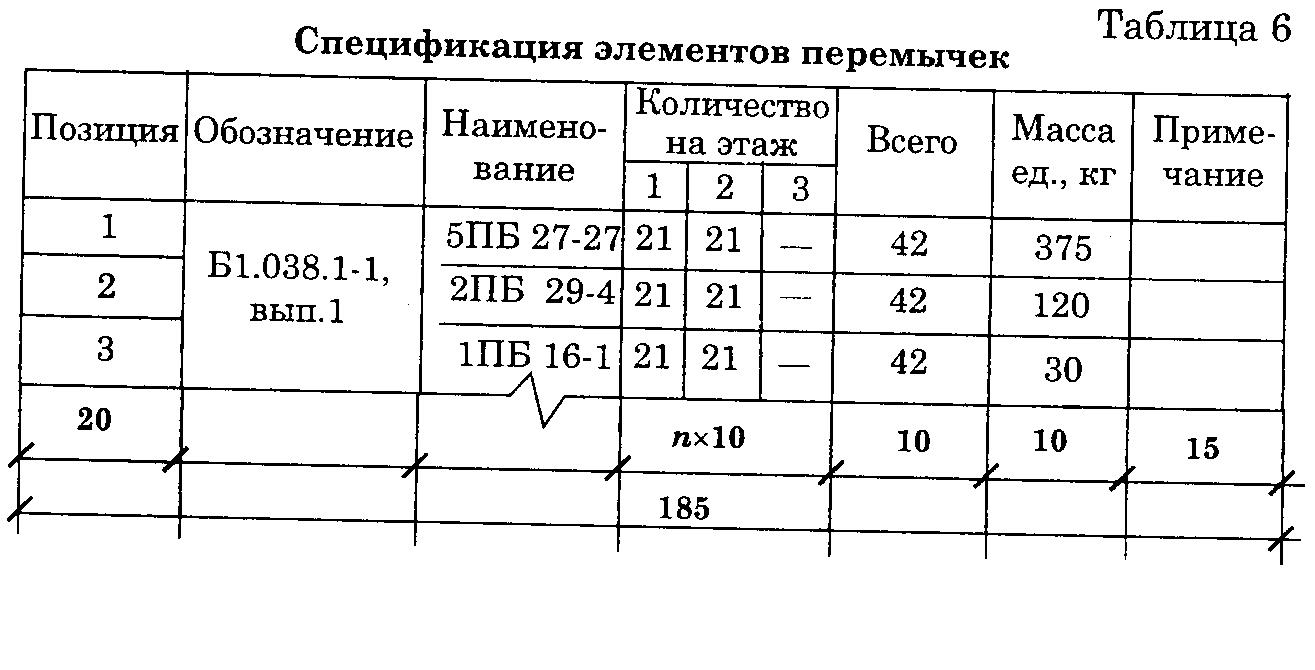

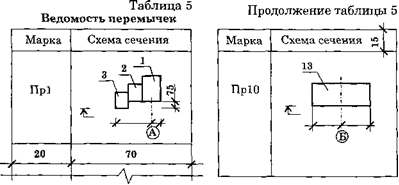

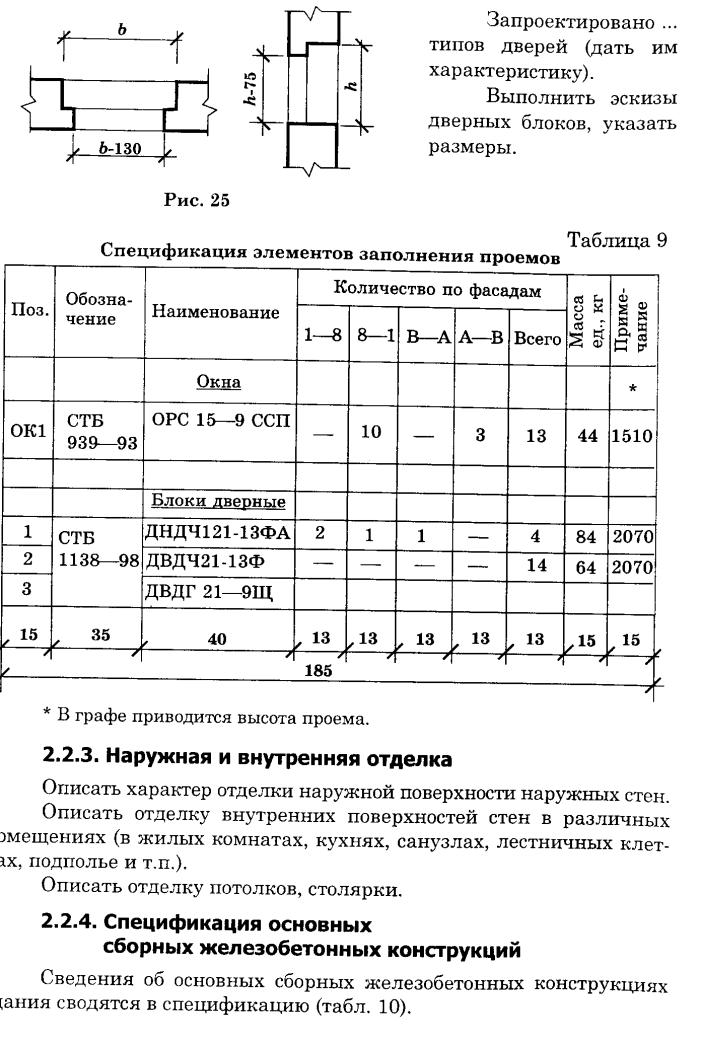

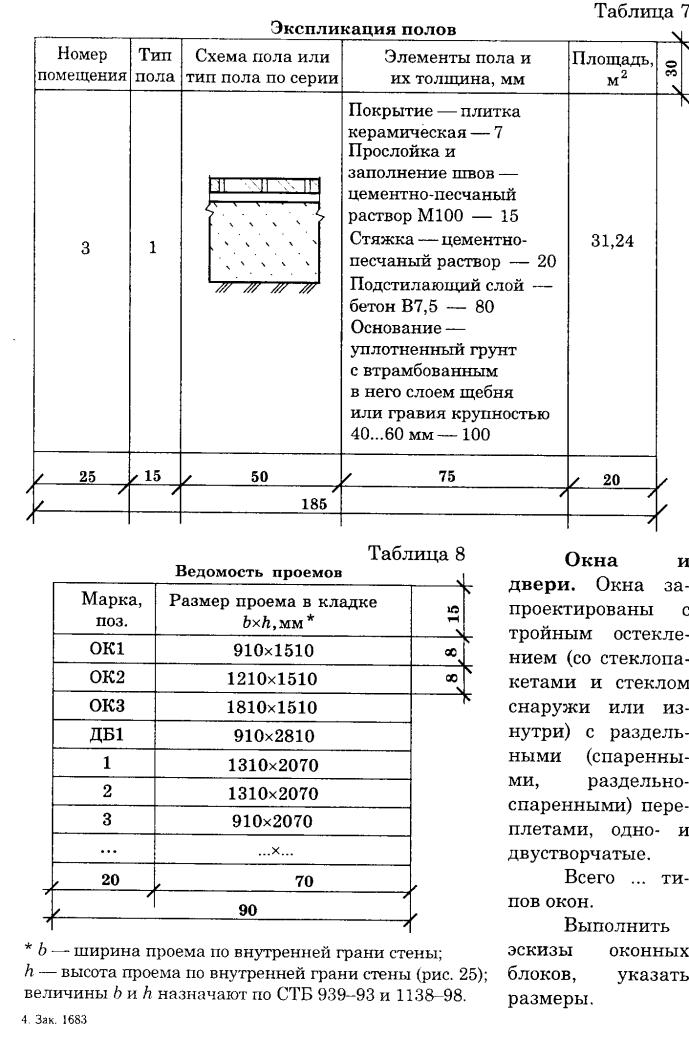

Заполнить ведомость перемычек на один этаж (табл. 5). Заполнить спецификацию элементов перемычек (табл. 6).

Таблица 6 Перекрытия. В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм. В местах пропуска коммуникаций и вентблоков запроектированы ребристые плиты перекрытий толщиной 220 мм. Выполнить эскизы плит перекрытий. Описать характер заделки швов между плитами, между плитами и стенами; швы между плитами заполнить бетоном класса В15 на мелком заполнителе. Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту в плитах перекрытия; отверстия должны попадать в пустоты плит, не задевая арматуру; размеры отверстий не более 150x150 мм. Описать анкеровку плит между собой и со стенами. Для опирания плит перекрытий могут быть предусмотрены прогоны. Описать их. Лестницы. В здании запроектированы лестницы основного на-значения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Лестничные марши и площадки подобраны по каталогу на основании расчета. Привести расчет лестничной клетки, выполнить эскизы лестничных маршей и площадок. Описать (при наличии) пожарные и эвакуационные лестницы, входные крыльца, сходы в подвал, выходы на крышу, пандусы, входные площадки. Перегородки. Перегородки запроектированы из ... (указать материал и особенности конструктивного решения). Толщина перегородок: межкомнатных ... мм, межквартирных ... мм. Покрытие (крыша). Указать тип крыши (совмещенная вентилируемая или невентилируемая, чердачная стропильная, раздельной конструкции с холодным или теплым чердаком), описать ее конструктивное решение. Охарактеризовать кровлю. Указать способ отвода воды с крыши. Указать количество водоприемных воронок внутреннего или наружного организованного во-доотвода. Полы. Конструкцию пола принять по СНиП 2.03.13—88 в зависимости от назначения помещения и типа основания, описание выполнить в форме таблицы.

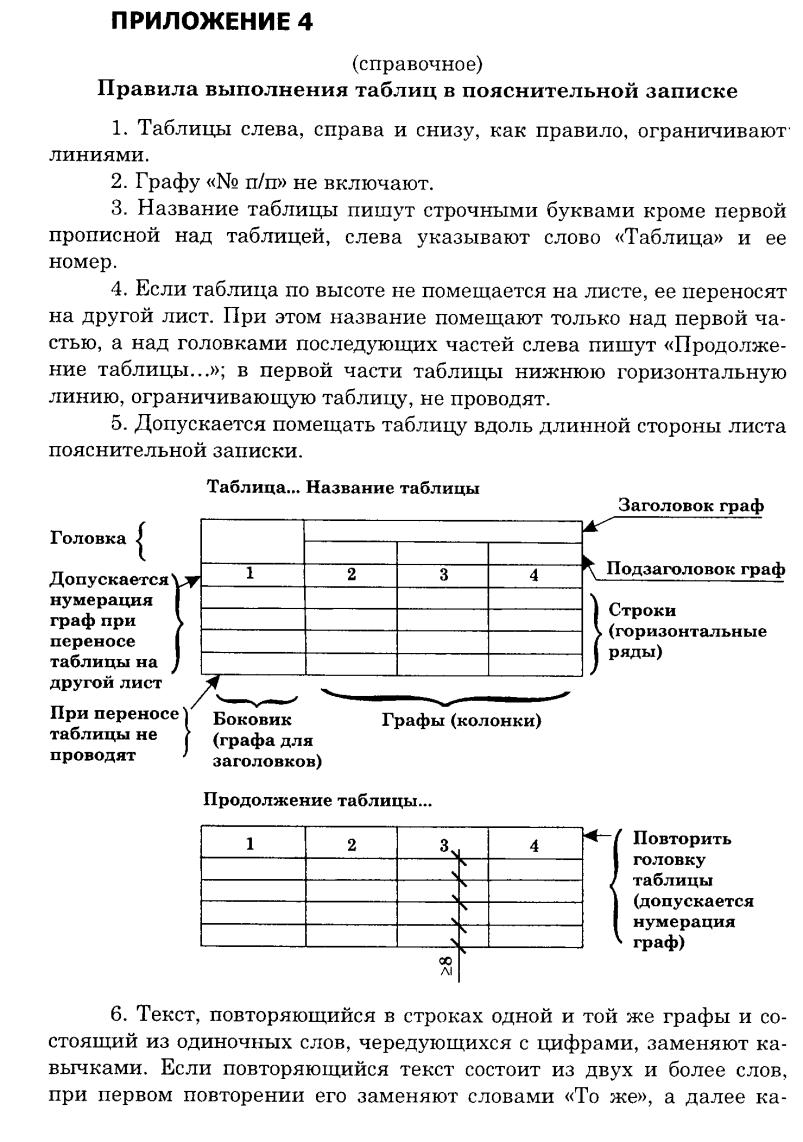

вычками. Если предыдущая фраза является частью последующей, то допускается заменить ее словами «То же» и добавить дополнительные сведения. При наличии горизонтальных линий текст необходимо повторять. 7.Заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначение марок материалов и типоразмеров изделий, обозначения нормативных документов не допускается. 8.Числовые значения величин, одинаковые для нескольких строк, допускается указывать один раз по середине графы, не разделяя ее горизонтальными линиями. 

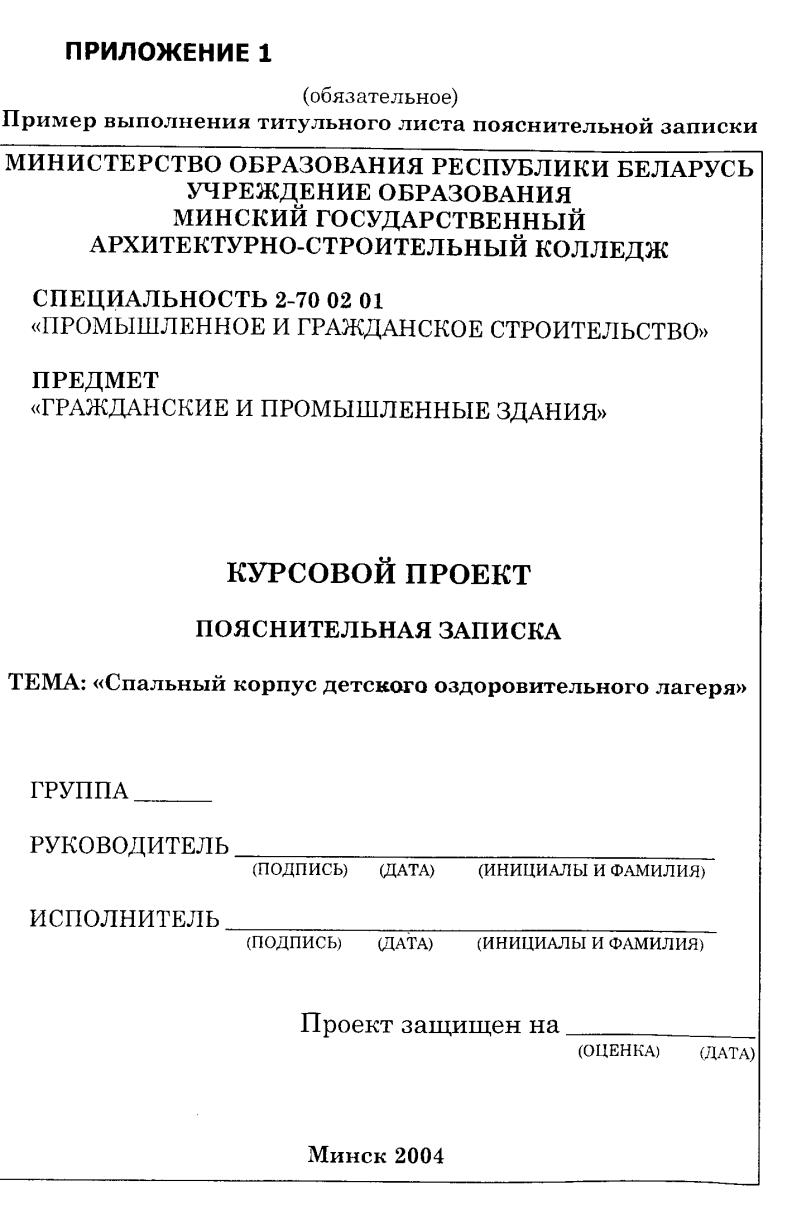

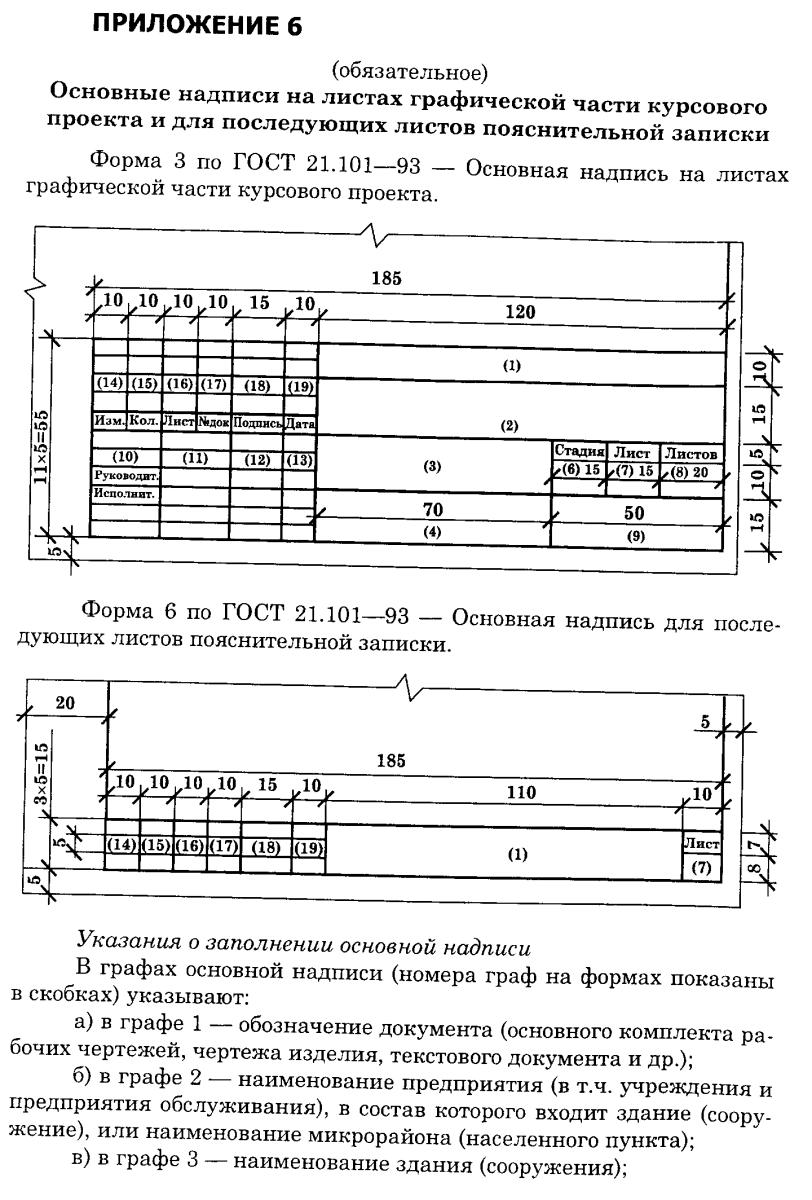

г)в графе 4 — наименование изображений, помещенных на данном листе, в точном соответствии с наименованиями изображений на чертеже. Наименования спецификаций и других таблиц, а также текстовых указаний, относящихся к изображениям, в графе не указывают; д)в графе 6 — условное обозначение стадии «Рабочая документация» — «Р»; е)в графе 7 — порядковый номер листа (страницы текстового документа при двусторонней печати), на документах, состоящих из одного листа, графу не заполняют; ж)в графе 8 — общее число листов документа. Графу заполняют только на первом листе. На первом листе текстового документа при двусторонней печати указывают общее число страниц; и) в графе 9 — наименование или различительный индекс организации, разработавшей документ; к) в графе 10 — характер работы (разработал, проверил, нормоконтроль, утвердил); допускается свободные строки заполнять по усмотрению разработчика должностями лиц, ответственных за выпуск документа (главный инженер (архитектор) проекта, начальник отдела, главный специалист и т.п.); л) в графах 11—13 — фамилии и подписи лиц, указанных в графе 10, и дату подписания; м) в графах 14—19 — графы таблицы изменений, которые при выполнении учебного проекта не заполняют.

ПРИЛОЖЕНИЕ 7

Правила учета степени ответственности зданий и сооружений при проектировании конструкций по СНиП 2.01.07—85 Степень ответственности зданий и сооружений определяется размером материального и социального ущерба, возможного при дос-ижении конструкциями предельных состояний. Классы ответственности зданий и сооружений

Класс I — основные здания и сооружения объектов, имеющих особо важное народнохозяйственное и (или) социальное значение: главные корпуса ТЭС, АЭС, центральные узлы доменных печей, дымовые трубы высотой более 200 м, телевизионные башни, сооружения магистральной первичной сети ЕАСС, резервуары для нефти и нефтепродуктов вместимостью свыше 10 тыс. м3, крытые спортивные сооружения с трибунами, здания театров, кинотеатров, цирков, крытых рынков, учебных заведений, детских дошкольных учреждений, больниц, родильных домов, музеев, государственных архивов и т.п. Класс II — здания и сооружения объектов, имеющих важное народнохозяйственное и (или) социальное значение (объекты промышленного, сельскохозяйственного, жилищно-гражданского назначения и связи, не вошедшие в I и III классы). Класс III — здания и сооружения объектов, имеющих ограниченное народнохозяйственное и (или) социальное значение: склады без процессов сортировки и упаковки для хранения сельскохозяйственных продуктов, удобрений, химикатов, угля, торфа и др., теплицы, парники, одноэтажные жилые дома, опоры освещения населенных пунктов, опоры проводной связи, ограды, временные здания и сооружения и т.п.

ПРИЛОЖЕНИЕ 8

Правила подсчета площадей и строительного объема жилых и общественных зданий 1.Для всех типов зданий подсчитывается: 1.1.Площадь застройки здания — это площадь горизонтально¬го сечения по внешнему обводу здания на уровне цоколя, включая выступающие части с учетом площадей под зданием, расположенных на столбах, и проездов под зданием. При определении этажности надземной части здания в число этажей включаются все надземные этажи, в том числе технический, мансардный и цокольный, если верх его перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м. При различном числе этажей в разных частях здания, а также при размещении здания на участке с уклоном, когда за счет уклона увеличивается число этажей, этажность определяется отдельно для каждой части здания. Технический этаж, расположенный над верхним этажом, при определении этажности здания не учитывается. 1.2.Строительный объем здания — это сумма строительного объема выше нулевой отметки (надземная часть) и ниже этой отметки (подземная часть). Строительный объем надземной и подземной частей здания определяют в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей, куполов и др., начиная с отметки чистого пола каждой из частей здания. Не включают: выступающие архитектурные детали и конструктивные элементы; подпольные каналы; портики; террасы; балконы; объемы проездов; пространства под зданием на опорах. Строительный объем здания получают, умножая площадь застройки здания на его высоту. Высота здания без подвала с чердачной крышей определяется от уровня чистого пола первого этажа до верха утеплителя чердачного перекрытия. Высота здания с бесчердачным покрытием определяется от уровня чистого пола первого этажа до верхнего очертания кровли, а при уклонной кровле — до серединной плоскости покрытия. В зданиях с разной высотой его фрагментов отдельно определяют объем каждого из них и затем суммируют. 1.3.Площади помещений зданий определяют по их размерам, измеренным между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). При определении площади мансардного помещения учитывается площадь этого помещения с высотой наклонного потолка не менее 1,6 м. Площади помещений указывают в нижнем правом углу помещения в метрах квадратных с точностью до двух знаков после запятой без указания единиц измерения и подчеркивают (на планах этажей). 2.Для жилых зданий (квартирных домов, в т.ч. квартирных домов для престарелых и семей с инвалидами, передвигающимися на креслах-колясках; общежитий), кроме того, что указано в п. 1, по СНиП 2.08.01—89 подсчитывается: 2.1.Площадь квартиры — это сумма площадей жилых комнат и подсобных помещений без учета лоджий, балконов, веранд, террас и холодных кладовых, тамбуров. 2.2.Общая площадь квартиры — это сумма площадей помещений, встроенных шкафов и (с понижающими коэффициентами): —лоджий (0,5); —балконов и террас (0,3); —веранд и холодных кладовых (1,0). 2.3.Общая площадь квартир жилого здания — это сумма общих площадей квартир этого здания. Общая площадь помещений общественного назначения, встроенных в жилые дома, подсчитывается отдельно по СНиП 2.08.02—89. 2.4.Общая площадь помещений общежитий — это сумма площадей жилых комнат, подсобных помещений, помещений общественного назначения, а также лоджий, балконов и веранд с понижающими коэффициентами аналогично п. 2.2. 2.5.Площадь этажа измеряется в пределах внутренних поверхностей наружных стен. Включают площади: —лестничных клеток; —лифтовых и других шахт. 2.6.Площадь жилого здания — это сумма площадей этажей здания, измеренных в пределах внутренних поверхностей наружных стен. Включают площади балконов и лоджий. Не включают площади: —чердака; —технического подполья (технического чердака); —внеквартирных коммуникаций; —тамбуров лестничных клеток; —лифтовых и других шахт; —портиков; —крылец; —наружных открытых лестниц. 3.Для общественных зданий и сооружений, кроме того, что указано в п. 1, по СНиП 2.08.02—89 подсчитывается: 3.1.Общая площадь здания — это сумма площадей всех этажей (включая технические, мансардный, цокольный и подвальные). Площадь этажей измеряют в пределах внутренних поверхностей наружных стен. В общую площадь включают площадь: —антресолей; —переходов в другие здания; —остекленных веранд; —галерей; —балконов зрительных и других залов. Площадь многосветных помещений включают в пределах только одного этажа (например, лестничные клетки). 3.2.Полезная площадь — это сумма площадей всех размещаемых в здании помещений, а также балконов и антресолей в залах, фойе и т.п. Не включают площади: —лестничных клеток; —лифтовых шахт; —внутренних открытых лестниц; —пандусов. 3.3.Расчетная площадь — это сумма площадей всех размещаемых в здании помещений. Не включают площади: —коридоров; —тамбуров; —переходов; —лестничных клеток; —лифтовых шахт; —внутренних открытых лестниц; —помещений, предназначенных для размещения инженерного оборудования и инженерных сетей. Включают площади: —коридоров, используемых в качестве рекреационных помещений в зданиях учебных заведений; —коридоров в зданиях больниц, санаториев, домов отдыха, кинотеатров, клубов и других учреждений, предназначенных для отдыха или ожидания обслуживаемых; —радиоузлов; —коммутационных; —подсобных помещений при эстрадах и сценах; —киноаппаратных; —ниш шириной не менее 1 м и высотой 1,8 м и более (за исключением ниш инженерного назначения); —встроенных шкафов (за исключением встроенных шкафов инженерного назначения). В общую, полезную и расчетную площади не включают площади: —чердака; технического подполья; технического чердака (при высоте от пола до низа выступающих конструкций менее 1,8 м); лоджий; тамбуров; наружных балконов; портиков; крылец; наружных открытых лестниц.

ПРИЛОЖЕНИЕ 9

Перечень групп общественных зданий, комплексов и сооружений по СНиП 2.08.02—89

1.Здания для образования, воспитания и подготовки кадров. 1.1.Детские дошкольные учреждения общего типа, специализированные, оздоровительные и объединенные с начальной школой. 1.2.Общеобразовательные и специализированные школы и школы-интернаты, межшкольные учебно-производственные комбинаты. 1.3.Профессионально-технические училища и учебные заведения для подготовки и переподготовки рабочих кадров. 1.4.Средние специальные учебные заведения. 1.5.Высшие учебные заведения. 1.6.Учебные заведения для подготовки и повышения квалификации специалистов. 1.7.Внешкольные учреждения.

2.Здания для научно-исследовательских учреждений, проектных и общественных организаций и управления. 2.1.Здания для научно-исследовательских институтов (за исключением крупных специальных сооружений). 2.2.Здания проектных и конструкторских организаций. 2.3.Здания информационных центров. 2.4.Здания для органов Управления. 2.5.Здания для партийных и других общественных организаций. 2.6.Здания для кредитования и государственного страхования. 2.7.Здания для архивов.

3 .Здания и сооружения для здравоохранения и отдыха. 3.1.Лечебные со стационаром, амбулаторно-поликлинические, аптеки, молочные кухни, бальнео- и грязелечебницы. 3.2.Санатории, санатории-профилактории. 3.3.Учреждения отдыха и туризма. 4.Здания и сооружения физкультурно-оздоровительные и спортивные. 4.1.Открытые спортивно-физкультурные сооружения. 4.2.Крытые здания и сооружения. 4.3.Физкультурно-спортивные и оздоровительные комплексы.

5.Здания культурно-просветительных и зрелищных учреждений. 5.1.Библиотеки. 5.2.Музеи и выставки. 5.3.Клубные здания (клубы, Дома и Дворцы культуры, центры досуга и др.). 5.4.Зрелищные здания (театры, концертные залы, кинотеатры, цирки и др.).

6.Здания для предприятий торговли, общественного питания и бытового обслуживания. 6.1.Здания для предприятий розничной торговли. 6.2.Здания для предприятий общественного питания (за исключением зданий и помещений общественного питания, относящихся к вспомогательным зданиям и помещениям промышленных предприятий). 6.3.Здания для предприятий бытового обслуживания, предназначенных для непосредственного обслуживания населения (непроизводственного характера).

7.Здания для транспорта, предназначенные для непосредственного обслуживания населения. 7.1.Вокзалы всех видов транспорта. 7.2.Конторы обслуживания пассажиров и транспортные агентства, кассовые павильоны.

8.Здания для коммунального хозяйства (кроме производственных, складских и транспортных зданий и сооружений). 8.1.Здания для гражданских обрядов, похоронные бюро. 8.2.Жилищно-эксплуатационные. 8.3.Здания гостиничных предприятий, мотелей и кемпингов. 8.4.Общественные уборные. 8.5.Пожарные депо.

9 .Многофункциональные здания и комплексы, включающие помещения различного назначения.
