2.2 Технические хорактеристики
Мультиплексирование: SDH/Режим Hybrid (Гибрид)
Производительность интерфейсов:
• До двух каналов STM-64 на полку
• До десяти каналов STM-16 на полку
• До двадцати четырех каналов STM-4 полку
• До девяноста шести каналов STM-1 полку
• До шестидесяти четырех электрических каналов STM-1 на полку
• До шестнадцати каналов Е4 на полку
• До двадцати четырех каналов GBEM на полку
• До девяноста шести каналов FEH на полку
• До 504 каналов 2M на полку
• До сорока восьми каналов 34M на полку
• До сорока восьми каналов 45M на полку
Максимальное число узлов:
В конфигурации 2F/4F MS-SPRing может быть использовано до шестнадцати узлов
мультиплексоров U-Node BBM и WBM. Для конфигурации резервирования тракта можно
организовать кольцевую топологию, включающую в себя более 16 узлов.
Телеметрия: DCC, OSI, TCP/IP.
Типовой пример конфигурации полки:
• 2.5G 4F MS-SPRing 200% ввода-вывода
• 10G 2F MS-SPRing 100% ввода-вывода
• 2.5G 4F MS-SPRing 2M 50% ввода-вывода
PDP:
PDP (панель распределения питания) устанавливается в стойке. Панель может
использоваться для распределения электрического питания для трех полок. Входное
напряжение от –57,6 до –38,4 В пост. тока (номинальное значение –48 В пост. тока).
Режимы синхронизации: Линейный, внешний, свободной генерации
(внутренний), запоминания, тактовый сигнал трафика
2M.
Опорный входной сигнал: Первичный, вторичный, 2048 кГц, 2048 кбит/с.
Опорный выходной сигнал: Первичный, вторичный, 2048 кГц, 2048 кбит/с.
Точность в режиме свободной генерации: ITU-T G.813/Stratum 3.
Предупредительные
сигналы о состоянии помещения: 16
элементов.
Управление состоянием помещения: 8 элементов.
Различные предупредительные сигналы: Предупредительные сигналы состояния
предохранителей для светодиодов в верхней
части
стойки.
Различное управление: Дистанционное АСО.
Служебная связь: E1 местная или E2 экспресс.

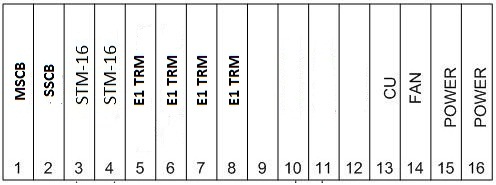

Рисунок 3: Схема конфигурации
3. Формирование сети управления и синхронизации
3.1 Разработка сети управления
В качестве основных каналов управления используются каналы DCC И каналы сети Ethernet DCC – Data Communication Chanal – встроенный канал сети управления. Если сеть достаточно большая и разбита на несколько областей, то должны быть определены связи между ними, адреса NSAP отдельных узлов и маршруты для передачи информации управления.NSAP – Network Service Access Point – точка/узел доступа сетевого сервиса.

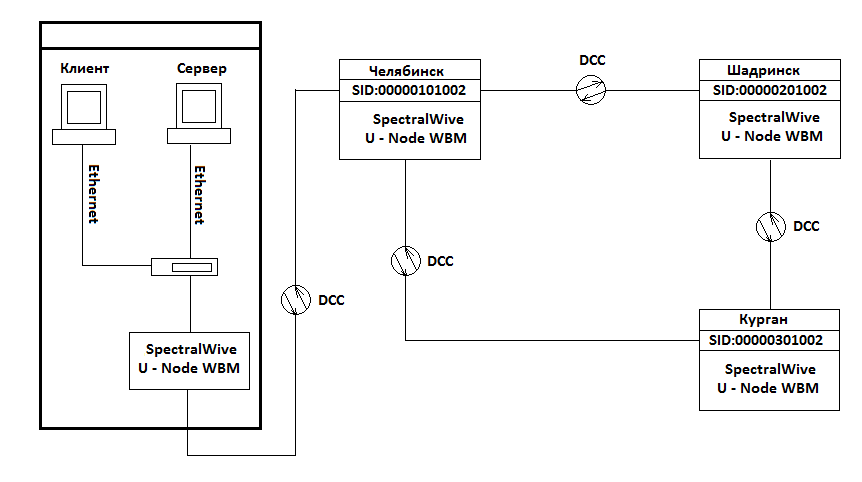

Рисунок 4: Схема управления сетью SDH.
К станции Челябинска подключен элемент менеджер на базе персонального компьютера посредством сети Ethernet.
Каждый узел сети управления должен иметь свой адрес точки доступа сетевого сервиса NSAP, который присваивается узлу при подключении к EM.
Важным параметром сети является количество мультиплексоров, управление которыми возможно.
Структура адреса показана на рисунке 5. Максимальная длина его – 20 байтов.
IDP Начальная часть домена |
Специальная часть домена DSP |
|||
AFI |
IDI |
Адрес области AA |
Идентификатор системы байтов SID |
NSEL |
Рисунок 5: Структура адреса.
Адрес NSAP распределяются сетевой администрацией страны.
Если сеть локальна, то нумерация выбирается произвольно.
SID отражает структуру сети:
поле номера станции (3 байта);
поле номера отсека, где установлено оборудование (1 байт);
поле номера полки (2 байта).
Узел |
Челябинск |
Шадринск |
Курган |
SID |
000001010001 |
000002010001 |
000003010001 |
