Газовые фильтры

Газовые фильтры предназначены для очистки газа от пыли, ржавчины и других механических примесей, приводящих к засоре­нию импульсных трубопроводов, износу запорно-регулирующей ар­матуры. Устанавливаются фильтры перед предохранительными за­порными клапанами (ПЗК).

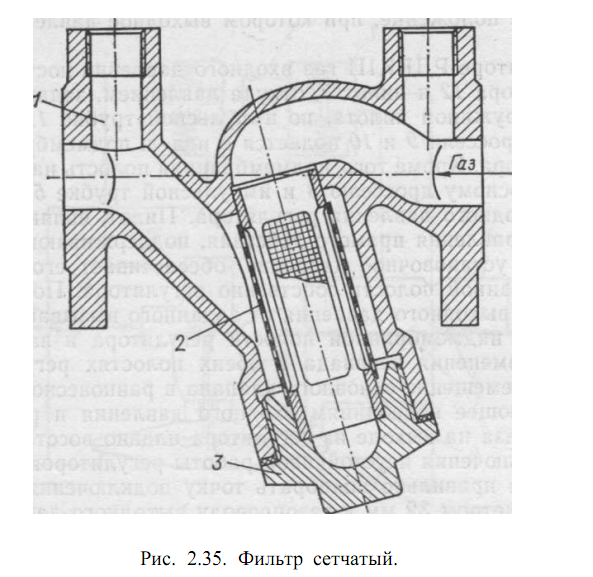

На рис. 2.35 показан простейшей конструкции сетчатый фильтр, устанавливаемый перед регуляторами РД-32М, РД-50М, РДУК-50М в шкафных ГРП. Он состоит из корпуса 1, стакана 2, обтянутого мягкоячеистой фильтрующей сеткой, и крышки 3. Сте­пень загрязненности газа проверяется по возрастанию перепада давлений на входе в фильтр и выходе из него. Предельная потеря давления в фильтрах не должна превышать 1000 кгс/м². При об­наружении такого перепада фильтр следует разобрать и прочи­стить.

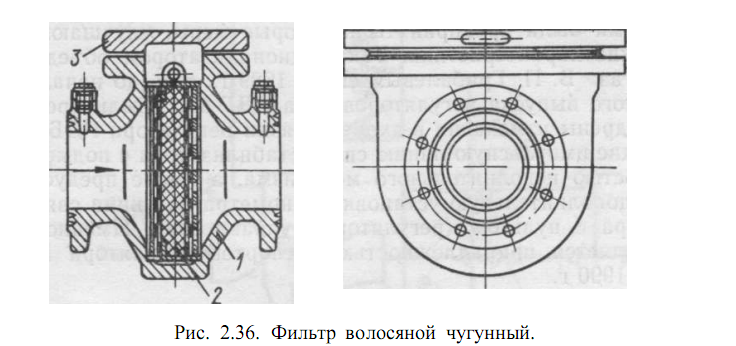

В сельских ГРП, оборудованных регуляторами РДУК2, приме­няется волосяной кассетный фильтр (рис. 2.36). Внутри чугунного корпуса 1 помещена кассета 2, прикрепляемая к фланцевой крыш­ке 3 корпуса 1. Кассета набита волосяным или нитяным филь­трующим наполнителем, пропитанным висциновым маслом

( смесь из 60% цилиндрового и 40% солярового масла). Торцевые части кассеты затянуты металлическими сетками, причем задняя (по ходу газа) сетка кассеты усилена перфорированной металлической пла­стиной, предотвращающей разрыв сетки и унос фильтрующего ма­териала. Загрязненную кассету чистят вне помещения, стряхивая накопившиеся твердые частицы и промывая ее бензином, ксилолом и другими растворителями.

В котельных с большим расходом газа применяют кассетные сварные фильтры типа ФГ.

Предохранительные запорные клапаны

Эти клапаны устанавливаются в ГРП перед регулятором давле­ния и предназначены для автоматического прекращения подачи газа в случае повышения и понижения давления газа сверх уста­новленных пределов. Отбор импульса конечного давления выпол­няется из общей точки для регулятора и ПЗК.

В поселковых ГРП с регуляторами РДУК применяются ПЗК типа ПНК, а в отопительных котельных с котловыми горелками, работающими на среднем давлении, —типа ПКВ.

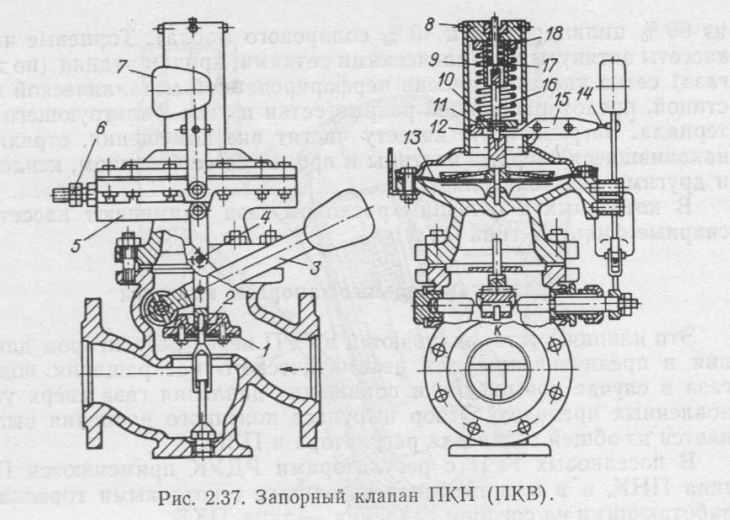

На рис. 2.37 показано устройство ПЗК типа ПКН (ПКВ). Вну­три чугунного корпуса вентильной формы на оси рычага подъема 3 подвешен клапан 1. Для облегчения подъема клапана 1 в него встроен перепускной клапан 2. В открытом положении клапана рычаг 3 поднят, его штифт 4 сцеплен с крючком анкерного заце­па 5. В верхней части корпуса находится мембранно-пружинная головка, служащая настроечным и одновременно контролирую­щим давление органом. К присоединительному штуцеру 6 подсо­единена импульсная трубка, по которой импульс выходного давле­ния подводится под мембрану 13. Мембрана жестко связана со штоком 10, в котором защемлен один (внутренний) конец коро­мысла 15. Другой (внешний) конец его, сцепленный со штиф­том 14, удерживает в верхнем (поднятом) положении ударник 7. Клапан настраивают на срабатывание при повышении давления сверх допустимых пределов, изменяя степень сжатия пружины 9 вращением регулировочной втулки 8. Пружина 9 через тарелку 11 упирается в выступ крышки 12.

Изменяя степень сжатия малой пружины 18 вращением регу­лировочного винта 16, по резьбе которого перемещается гайка 17, настраиваем ПЗК на срабатывание при снижении давления газа под мембраной 13 ниже допустимого предела. Таким образом, при аварийном повышении или понижении давления газа за регулято­ром изменяется равновесие сил давления газа под мембраной и пружин над нею. При снижении давления усилие малой пружи­ны 18 заставляет мембрану опуститься, шток 10 влечет за собой внутренний конец коромысла 15, внешний же его конец расцеп­ляется со штифтом 14, ударник 7 падает на рычаг анкерного ры­чага (зацепа) 5 и клапан резко опускается в седло. Расцепление штифта 14 ударника 7 с внешним концом коромысла 15 и сраба­тывание клапана происходят при подъеме мембраны 13 в резуль­тате повышения давления газа под нею, только внешний конец ко­ромысла 15 теперь будет, расцепляясь, опускаться вниз. ПЗК на­страивают на срабатывание при повышении выходного давления газа за регулятором на 25 % выше номинального (до 170— 190 кгс/м²) для данной системы газоснабжения, при понижении — согласно установленному режиму (до 40—50 кг/м²). ПЗК низкого давления (ПКН) имеет пределы настройки 0,01—0,6, а высокого давления (ПКВ) —0,3—6,5 кгс/см². Это достигается соответствую­щим изменением активной поверхности мембраны и сжатия пру­жины.

В шкафных ГРП в качестве ПЗК применяются клапаны-отсекатели типа ПКК-40М (рис. 2.38). Они имеют муфтовый корпус вентильного типа с мембранной камерой. Внутри корпуса 1 имеет­ся основной клапан 2 с пружиной 4, под действием которой он пе­рекрывает седло корпуса. Мембранная камера состоит из корпуса, промежуточного кольца 7 и верхней крышки 9, между которыми зажаты нижняя 5 и верхняя 8 мембраны. Нижняя мембрана же­стко связана со штоком 3, конец которого выполнен в виде седла с отверстием диаметром 1,2 мм внутри штока.

Верхняя мембрана снизу имеет клапан (золотник) 12, закры­вающий седло штока 3 при открытом положении основного кла­пана. В одно из отверстий промежуточного кольца ввертывается пусковая пробка 14, во втором отверстии

установлен обратный клапан 6, пропускающий газ из импульсной линии в мем-

бранную камеру и не допускающий проход газа из мембранной камеры в импульсную линию газопровода. На верхнюю мембрану воздей­ствует настроечная пружина 11, усилие которой регулируется резь­бовым стаканом 10.

Для того чтобы открыть клапан, необходимо отвернуть пуско­вую пробку ручкой 13. При этом пространство между мембранами сообщается с атмосферой через отверстие в пробке. Входное дав­ление газа, преодолевая усилие пружины основного клапана, под­нимает нижнюю мембрану вверх до упора и отверстие в конце штока основного клапана окажется закрытым клапаном верхней мембраны. После этого пусковая пробка ввинчивается обратно. Газ через открытый основной клапан поступает в сеть, а из кон­тролируемого участка выходного газопровода по импульсной труб­ке через обратный клапан попадает в полость между мембранами.

Если контролируемое давление газа превысит усилие пружины верхней мембраны, то мембрана приподнимется, отверстие в штоке откроется, вследствие чего по обе стороны нижней мембраны уста­новится одинаковое давление газа. Под действием пружины основ­ной клапан опустится в седло и пе-

рекроет подачу газа, при этом в импульсную линию газ не поступает, поскольку закрыт обратный клапан. При уменьшении входного давления ниже установленного, определяемого пружиной основного клапана, нижняя мембрана опустится, отверстие в штоке откроется, что также приведет к за­крытию основного клапана.

Пределы регулирования входного давления по минимуму 0,3— 0,5 кгс/см². Отключение ПКК-40М при повышении давления выше допустимого регулируется пружиной.
