Лабораторная работа №6 автоматическое регулирование и регуляторы грп
1. Устройства для регулирования и снижения давления газа
Для уменьшения металлоемкости и материалоемкости газопроводов газ к котельным и другим объектам коммунального и сельскохозяйственного производства в основном подается среднего или высокого давления. В проектах газификации населенных пунктов в настоящее время все больше предусматривается строительство подводящих и распределительных газопроводов с давлением газа от 6 до 12 кгс/см2.
Снижение давления газа до необходимого для обеспечения надежной и рациональной работы горелочных устройств, агрегатов, котлов, газовой аппаратуры осуществляется в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ), шкафных регуляторных пунктах (ШРП), комбинированных или домовых регуляторах. ГРП в зависимости от назначения и технической целесообразности размещают в отдельных зданиях, в специальных шкафах. ГРУ монтируют непосредственно в помещениях, где расположены газопотребляющие агрегаты.
ГРП предназначены для снижения давления газа в сетях и автоматического поддержания его на заданном уровне, что является необходимым условием безопасного и экономичного сжигания газа.
Большая часть ГРП и ГРУ имеет практически одинаковую принципиальную схему и содержит следующие основные элементы:
фильтр для очистки газа от механических примесей;
регуляторы давления газа, число которых соответствует числу ступеней снижения и линий регулирования давления;
предохранительные запорные клапаны (ПЗК) (перед каждым регулятором);
предохранительные сбросные клапаны (ПСК) (после каждого регулятора);
контрольно-измерительные приборы (КИП)—показывающие и регистрирующие манометры; термометры для измерения температуры газа, температуры воздуха в помещении и др. При необходимости учета газа устанавливаются диафрагменные расходомеры или ротационные счетчики;
газопроводы основных и обводных (байпасных) линий регулирования;
запорную арматуру;
сбросные трубопроводы от ПСК;
импульсные трубопроводы, по которым подаются импульсы давления газа к КИП, к регулирующей и предохранительной арматуре, к датчикам устройств телемеханики и дистанционного управления.
Комплект перечисленного оборудования и приборов размещают в зависимости от его размеров и назначения в отдельных помещениях и шкафах.
Отдельно стоящие ГРП, а также ШРП (ШРУ — шкафные регуляторные установки), монтируемые на несгораемых опорах, размещают в садах, скверах, внутри жилых кварталов, на территориях сельскохозяйственных производств на расстоянии от зданий и сооружений не менее указанного в табл. 2.14.
ГРП с давлением газа до 6 кгс/см2, предназначенные для газоснабжения бань, прачечных, отопительных котельных, кормовых кухонь, расположенных в
отдельно стоящих зданиях, могут размещаться в пристройках к помещениям, где находятся газопотребляющие агрегаты. Шкафные ГРП с входным давлением 3 кгс/см2 допускается устанавливать на стенах газифицируемых зданий не ниже III степени огнестойкости (стены несгораемые из кирпича, бетона или железобетона толщиной не менее 6,5 см). Шкафные ГРП с давлением газа до 6 кгс/см2 размещают на стенах зданий промышленного, коммунального назначения, не имеющих дверных и оконных проемов.
Строения или пристройки к зданиям, предназначенные для размещения ГРП, должны быть одноэтажными, I и II степени огнестойкости (иметь кирпичные, бетонные или железобетонные стены толщиной не менее 12,5 см), бесчердачными, с покрытиями легкой конструкции (массой не более 120 кг на 1 м2), иметь полы из не сгораемых и не дающих искры при ударе материалов (специальный асфальт, неэлектростатичный линолеум и др.). Утеплитель покрытия тоже должен быть из несгораемых материалов. Согласно данным Московского инженерно-строительного института плиты перекрытий ГРП рекомендуется покрывать рубероидом внахлест при стыковке шириной не более 10 см. Применение трудносбрасываемых взрывной волной покрытий допускается, если общая площадь оконных и дверных проемов, световых фонарей или отдельных легкосбрасываемых панелей составляет не менее 500 см2 на 1 м3 внутреннего объема взрывоопасного помещения ГРП.
Двери помещений должны быть обиты несгораемыми материалами и открываться наружу. Помещение ГРП может быть снабжено централизованным паровым или водяным отоплением. При отсутствии централизованных источников тепла используют отопительные установки (АГВ, ВНИСТО и т. п.), которые следует размещать в изолированном, имеющем самостоятельный выход помещении.
Максимальная температура поверхностей нагревательных приборов не должна превышать 95, температура кожуха печи 80 °С, а в помещении ГРП температура должна быть в пределах 5—30 °С. Все помещения ГРП имеют естественное и электрическое освещение. Электроосвещение может быть как внутренним взрывозащищенного исполнения со светильниками типа ВЗГ, с проводкой в герметичных трубах или кабелем с сальниковыми уплотнениями в светильниках и ответвительных (распаечных) коробках, так и наружным типа «Кососвет» (светильниками на опорах с направленным световым лучом в окна ГРП).
Вентиляция помещения ГРП должна быть естественной и обеспечивать в течение 1 ч трехкратный воздухообмен. Приток свежего воздуха — через жалюзийные решетки, а вытяжка — через регулируемый дефлектор в перекрытии или через фрамуги.
Молниезащита (молниеотвод) необходима в том случае, когда здание ГРП не попадает в зону молниезащиты соседних объектов; если же оно находится в зоне защиты, то устанавливают только внутренний и внешний взаимосвязанные контуры заземления. Импульсное сопротивление заземлителя растеканию должно быть не более 10 Ом. Металлические части технологического, электрического оборудования и газопроводы ГРП соединяют с заземляющими контурами.
Помещения ГРП оборудуют противопожарным инвентарем: ящиком с песком, лопатой, огнетушителями, кошмой. Если помещение телефонизировано, телефонный аппарат устанавливают во вспомогательном помещении ГРП или снаружи здания в запирающемся ящике. Телефоны и КИП с электроприводом взрывозащищенного исполнения могут быть размещены непосредственно в технологическом помещении ГРП.

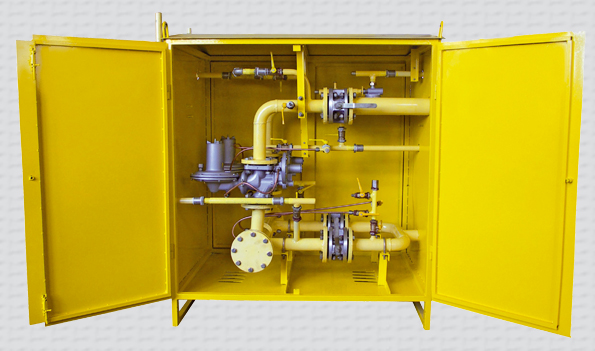

Шкафные установки выполняются из несгораемых (обычно металлических) материалов с отверстиями в верхних и нижних частях
для вентиляции на высоте, удобной для обслуживания и ремонта.
Продувочные и сбросные трубопроводы (свечи) от ПСК должны быть выведены выше крыши ГРП или здания, на котором установлен ШРП, не менее чем на 1 м. Диаметры продувочных свечей должны быть не менее 20 мм, а сбросных трубопроводов от ПСК — не менее диаметра присоединительного патрубка ПСК. Сбросные трубопроводы не имеют отключающих устройств. Для того чтобы исключить возможность попадания атмосферных осадков, концы свечей и сбросных трубопроводов выполняются отводом вниз —«гусаком».
