Управляющие кнопки
Управляющие кнопки предназначены для манипуляции с параметрами регулятора и для навигации.
Кнопка "Паспорт" - вызов паспорта регулятора.
Кнопка "Диапазон" - при нажатой кнопке (цвет голубой) данные, вводимые в колонку "текущие", на границы не проверяются, в колонки "Диапазон Min "/ "Диапазон Max " можно вводить значения. При отжатой кнопке (цвет серый) данные, вводимые в колонку "текущие", проверяются на допустимый диапазон.
Кнопка "Конфигурация" - вызов схемы конфигурации регулятора.
Кнопка "Из архива" предназначена для управления колонкой "Предыдущее/архив". В исходном положении кнопка имеет надпись "Из архива" (цвет серый), а колонка отображает параметры настройки регулятора, предшествующие последней корректировке. После нажатия на данную кнопку возможны следующие ситуации:
если в архиве нет ни одной записи, то появится окно, показанное на рисунке 5.8;

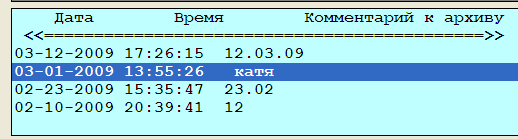

если в архиве есть хотя бы одна запись, то появится окно, показанное на рисунке 5.9, а кнопка "Из архива" поменяет свой текст на "Предыдущее" и ее цвет станет голубым. Все остальные кнопки будут заблокированы.
Рисунок 5.8
Рисунок 5.9
Здесь возможны следующие ситуации:
если сразу нажать кнопку "Предыдущее", то окно закроется;

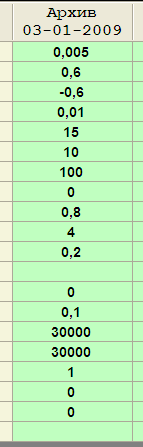

если выбрать в данном окне требуемую запись (по дате и метке), а затем произвести двойной щелчок мышью, то в окне "Панель наладки" название колонки "Предыдущее" поменяется на "Архив <дата>". На рисунок 5.10 показан вид колонки до, а на рисунке 5.11 после двойного щелчка на выбранной строке архива.
Если щелкнуть на другой строке, то в колонке "Архив" появятся данные из другого архива (таким образом, организован просмотр архива). В окне "Панель наладки" кнопка "Корр.по архиву" станет доступна, а ее цвет станет голубым. Ели нажать кнопку "Корр.по архиву" - данные из колонки "Архив" будут записаны в контроллер. Если нажать кнопку "Предыдущее", то значения колонки "Архив" будут заменены значениями колонки "Предыдущее".
Рисунок 5.10 Рисунок 5.11

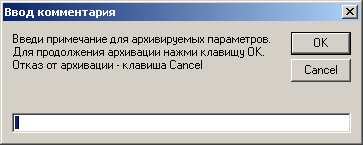

Кнопка "В архив" предназначена для записи в архив текущих параметров настройки регулятора. Глубина вложения Архива равна семи периодам данных. При записи данных в архив автоматически проставляется дата и предоставляется пользователю возможность пометить (назвать) набор архивируемых данных (рисунок 5.12). При чтении данных из архива пользователь выбирает нужный архив по дате и метке.
Рисунок 5.12
Кнопка "Очистка архива" предназначена для очистки архива соответствующей данному регулятору таблицы базы данных. Во все ее семь колонок записываются нулевые значения параметров настройки регулятора. Внимание! Все архивные данные этой таблицы будут потеряны.
Кнопка "Корректировка" предназначена для занесения в контроллер откорректированных параметров настройки регулятора (в контроллер записываются только измененные значения). В колонке "Предыдущее" сохраняются и отображаются значения параметров настройки регулятора, предшествующие последней корректировке. При нажатии на кнопку "Корректировка" последний откорректированный параметр будет выделен цветом. Каждое изменение параметра фиксируется в соответствующем архиве параметров. В архив записывается текущее и предыдущее значение откорректированного параметра. Глубина архива – десять (10) значений каждого измененного параметра. При переполнении архива более старые значения будут вытеснены. Для просмотра архива необходимо выбрать требуемый параметр, установив курсор в колонку "Предыдущее", а затем последовательно нажать клавиши “Пробел” и “Enter”. Появится окошко, пример которого показан на рисунке 5.13:
Рисунок 5.13
Следующий за параметром, архив которого, просматривается, параметр будет выделен цветом. Окно содержит заголовок, в котором отображается наименование параметра. Колонки:
Пользователь, производивший корректировку;
Дата и время корректировки;
Значения до и после корректировки.
Для просмотра архива другого параметра, окно можно не закрывать. Закрытие окна производится двойным щелчком мыши на нем.
Кнопка "Печать" – печать текущей панели. Образец печатного документа представлен на рисунке 5.14.
Кнопка "Выход" - возврат на выбор регулятора.
Рисунок 5.14
