2. Построение er-диаграммы

2.1 Диаграмма «сущность» - «связь»

В настоящее время большинство проектов информационных систем (ИС) разрабатывается в соответствии с какой-либо методологией разработки ПО. Как следствие, разработчикам требуется инструмент для моделирования данных на этапах анализа и проектирования. Таким инструментом являются ER – диаграммы (Entity-Relationship, «Сущность-Связь»). Фактически их использование является обязательным при разработке информационных систем.

ER – диаграммы позволяют строить модели логической структуры данных предметной области, а так же производить моделирование физической структуры систем хранения данных.

Процесс построения ER – диаграммы называется ER – моделированием. При этом используются следующие классические обозначения. Класс сущностей представляется в виде четырехугольника, в котором записано уникальное имя класса сущности (прописными буквами) и имена атрибутов строчными буквами.

По типу различают множественные связи «один к одному» (1:1), «один ко многим»(1:n) и «многие ко многим» (m:n). ER – диаграмма, содержащая различные типы связей.

Отношения определяют связи между сущностями. Каждая связь имеет модальность:

А) может – означает, что каждый экземпляр одной сущности может быть связан с одним или несколькими экземплярами или ни с одним экземпляром, обозначается как ------ .

Б) должен – означает, что экземпляр одной сущности обязан быть связан не менее чем с одним экземпляром одной сущности, обозначается _______ .

Для каждой пары сущности мы определяем связи или не определяем (т.е связи может и не быть), при этом мы должны определить модальность связей ( может, должен) и отношений (1:1, 1:n, m:n). После исключения у сущности дублирующийся атрибутов, определяем ключевые атрибуты по которым будем устанавливать связи. Таким образом мы нормализуем ER– диаграммы и получим структуру данных приближенную к структуре данных СУБД.

Для описания предметной области следует использовать модель «сущность-связь», которая должна охватывать реальные объекты, содержать всю необходимую информацию для получения запросов пользователя и выходных отчетов.

Предметная область проектируемой базы данных описывается с помощью использования следующих понятий.

Сущность – это объект, о котором в системе будет накапливаться информация (например, Работник).

Атрибуты – данные, описывающие свойства сущности. Пример сущности Список сотрудников: Код Работника, Фамилия Имя Отчество, Специальность, Должность, Оклад, Дата рождения, Табельный номер, Дети.

Совокупность сущностей, характеризующихся в информационной системе одним и тем же перечнем свойств, называется классом сущностей (набором объектов). Экземпляром сущности называется конкретная сущность с определенными свойствами.

Пример класса сущностей Список сотрудников и конкретного экземпляра сущности показан на рисунке 1.

Класс сущностей Экземпляр сущностей

Код работника	3
Фамилия, имя, отчество	БогдановаАнастасия Сергеевна
Специальность	Экономист
Должность	Экономист
Оклад	10 000 р.
Дата рождения	10,03,1970 г.
Табельный номер	123322
Дети	3

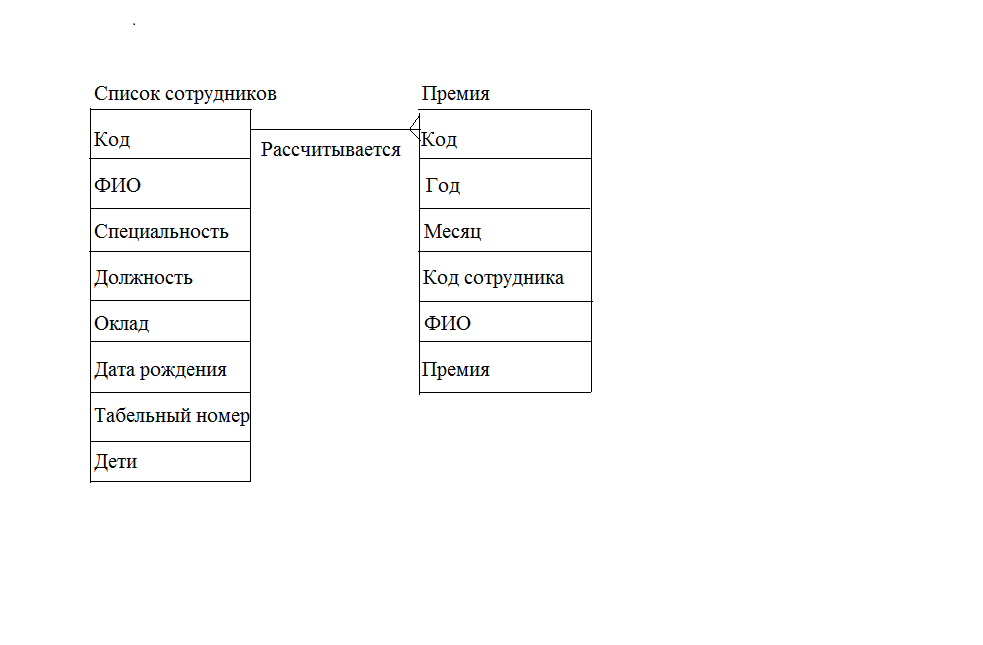

Для уменьшения избыточности информации и исключения аномалий выполняется нормализация исходных объектов.

Класс сущности Список сотрудников

Код работника

Фамилия, имя, отчество

Специальность

Должность

Оклад

Дата рождения

Табельный номер

Дети

Класс сущности Премия

Код

Год

Месяц

Код сотрудника

Фамилия, имя, отчество

Премия
