§ 96. Уравновешивающее устройство

Уравновешиванием ползуна, шатуна и верхнего штампа горя-чештамповочных кривошипных прессов преследуют две цели: 1) в связи со значительным числом ходов пресса зазоры между

малой головкой (или пальцем) шатуна и ползуном, большой головкой шатуна и эксцентриком в момент нагрузки и отсутст­вия уравновешивающего устройства будут выбираться с ударом; уравновешивающие цилиндры поддерживают систему этих дета­лей в таком взаимном положении, что зазоры между ними с ра­бочей стороны все

время оказываются выбранными;

2) снижается вредное действие инерционных сил этой системы; в вы­полненных конст­рукциях вес подвиж­ных частей пресса G2 (ползун и ша­тун) составляет при­мерно 0,45—0,55% от номинального усилия Р_н пресса.

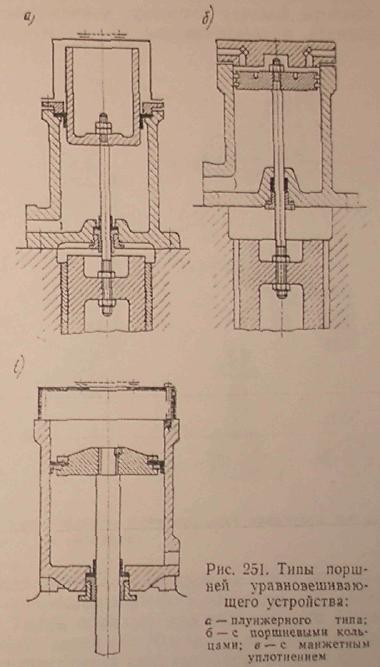

Уравновешиваю­щее устройство пнев­матическое. К порш­ню пневматического цилиндра подвеши­вают на штоке пол­зун за хвостовую часть (см. рис. 248, а) или за приливы, находящиеся с тыль­ной стороны ползу­на напротив хобота (см. рис. 248, б). Конструктивно пор­шень выполняют различно. Поршень плунжерного типа (рис. 251) имеет уплотнения, доступ­ные для осмотра,

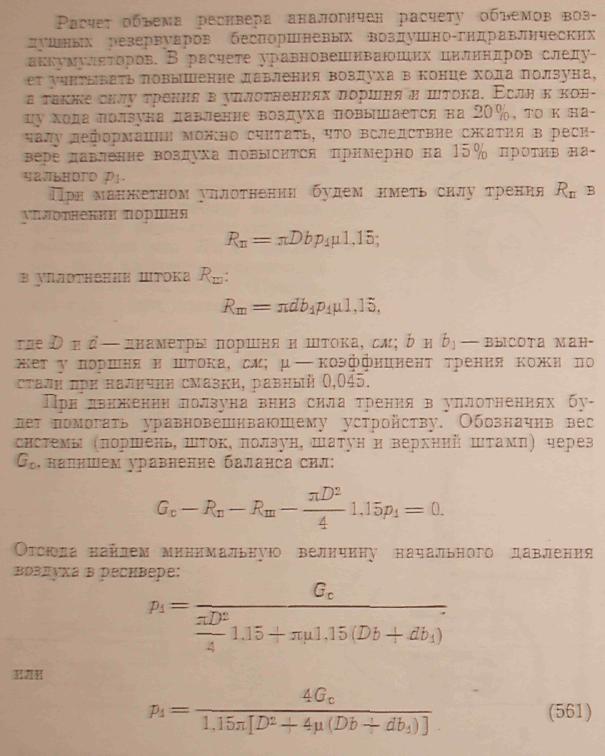

что является преимуществом такой конструкции. Воздух под поршень поступает из резервуара (ресивера), объем которого примерно в 4—5 раз больше объема, вытесняемого из цилиндра уравновешивающего устройства. В ресивер сжатый воздух по­падает из пневматической сети через редукционный клапан,, устанавливаемый на определенное давление. При опускании подвижных частей пресса давление воздуха вследствие сжатия его в ресивере поднимается к концу хода примерно на 20%.

§ 97. Нижний выталкиватель

Нижний выталкиватель приводится в движение от кулачка, устанавливаемого сзади тормозной шайбы, на левой выступаю­щей из станины части эксцентрикового вала, противоположной шестерне. На левой части вала посажены в последовательном порядке: кулачок нижнего выталкивателя (ближе к станине), тор­мозная шайба и на самом конце — кулачок управления муфтой и тормозом. Большая часть профиля кулачка нижнего выталкивателя

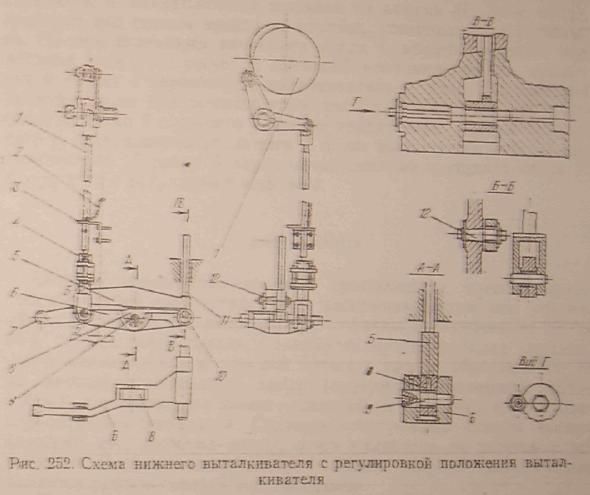

выполнена постоянным радиусом, и только на небольшой части имеется плавносопряженная ступенька. Ступенька на ку­лачке расположена таким образом, чтобы на некотором пути (при­мерно 1/4 оборота вала) при обратном ходе ролик накатывался на ступеньку, и выталкиватель передвигался, совершая работу. На схеме, показанной на рис. 252, тяга 1 шарнирно соединяет­ся с изогнутым рычагом 6. Противоположный конец этого рыча­га имеет втулку, с запрессованной бронзовой втулкой, проходящую через эксцентриковую ось 10, закрепленную в станине.

Б теле рычага 6 имеется полость, в которой на оси 9 закреплен кулачок 8. Последний упирается в рычаг 5, имеющий закреплен­ную в станине ось 12. Таким образом, при подъеме тяги 1 пово­рачивается рычаг 6 вокруг своей оси.10 и через кулачок 8 воздей­ствует на рычаг 5, передвигающий выталкиватель 11. Ход вытал­кивателя составляет около 30—50 мм. Регулируя при помощи муфты 4 длину тяги 1, можно изменять ход выталкивателя 11. При увеличении длины тяга 1 рычаг 6 опускает кулачок 8, кото­рый отходит от рычага 5. Рычаг 5 ложится на втулку рычага 6, находящуюся на оси 10, и поэтому опускаться дальше не может. При помощи эксцентриковой оси 10 можно менять положение втулки рычага 6, что вызывает изменение положения рычага 5 и выталкивателя 11.

Ход тяги 1 определяется высотой ступеньки на профильном кулаке 13. Поскольку при увеличенной длине тяги 1 кулак 8 должен пройти некоторый холостой ход, пока не упрется в ры­чаг 5, ход выталкивателя соответственно уменьшится.

У муфты 4 верхнюю половину, стягиваемую с нижней при по­мощи болтов, предварительно навертывают в большей или мень­шей мере на нарезанную часть тяги 1. Этим способом регулиру­ют длину тяги 1. Отверстие 7 на свободной части рычага 6 пре­дусмотрено для работы выталки­вателя от пневматического уст­ройства (на рис. 252 не показа­но), шток которого соединяется в этом месте с рычагом б. Припод­няв тягу 1 при помощи шпильки

(висит на цепочке 2), вставляемой в отверстие тяги, распола­гаемое над кронштейном 3, нижний выталкиватель можно выключить.

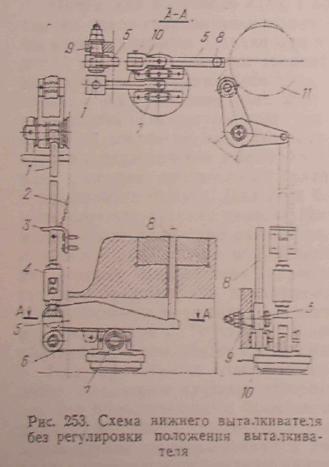

Принципиально такую же схему имеет выталкиватель, пока­занный на рис. 253. Только в этой конструкции не предусмотрена регулировка положения выталкивателя 8, чем, по существу, ни-

когда не пользуются, а рычаг б закреплен шпонкой на оси 7, находящейся в подшипниках, установленных на станине. На этой же оси сбоку закреплен кулак 10, упирающийся при подъеме тяги / в рычаг 5 и поворачивающий его вокруг оси 9, вследствие чего передвигается выталкиватель 8. Муфта 4 для регулировки длины тяги 1 обычная, с правой и левой винтовой нарезкой и контргайками. При помощи чеки (на цепочке 2) тягу / в припод­нятом положении можно упереть в полочку 3 и этим отключить ролик от копира //.

На схеме, показанной на рис. 254, тяга 1 шарнирно связана с рычагом 9, закрепленным шпонкой на валике 10. Этот валик проходит под столом пресса во втулках, установленных в стани­не. На нем шпонками закреплен кулак 8, воздействующий при подъеме тяги 1 на рычаг 5, имеющий неподвижную ось враще­ния 6. Рычаг 5 перемещает выталкиватель 4. Тяга / опускается принудительно при помощи пружины 2 в связи с тем, что в си­стеме кулачка 8 и рычага 5 трение препятствует опусканию ры­чага 9. а следовательно, и тяги / после выполнения работы вы­талкивателя. В рычаг 5 впрессована сменная трущаяся часть 7. Длину тяги / регулируют муфтой 3.
