§ 95. Ползуны

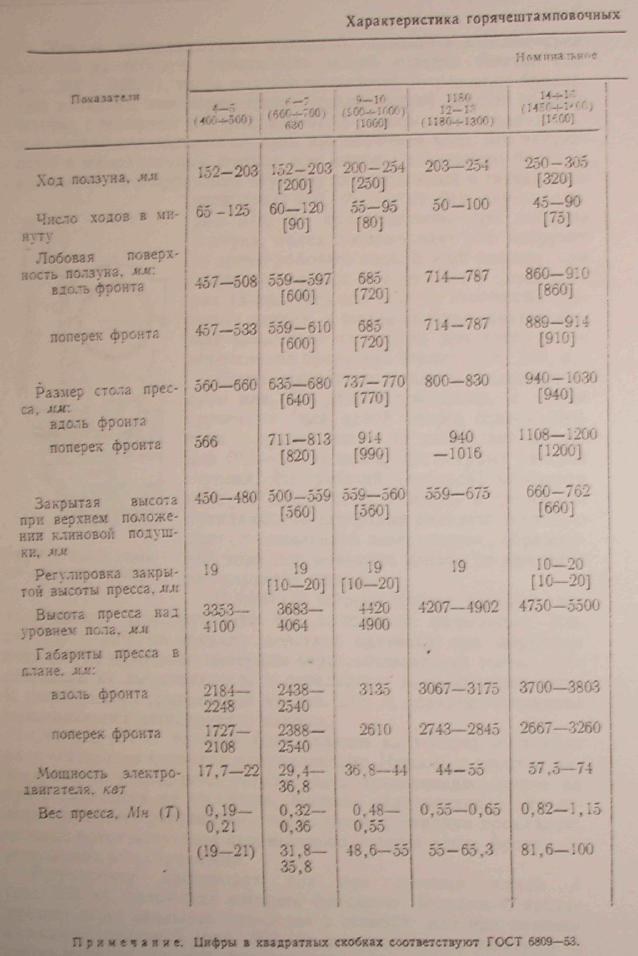

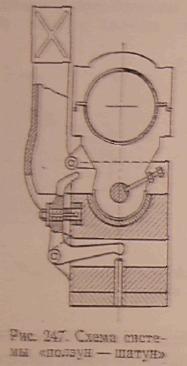

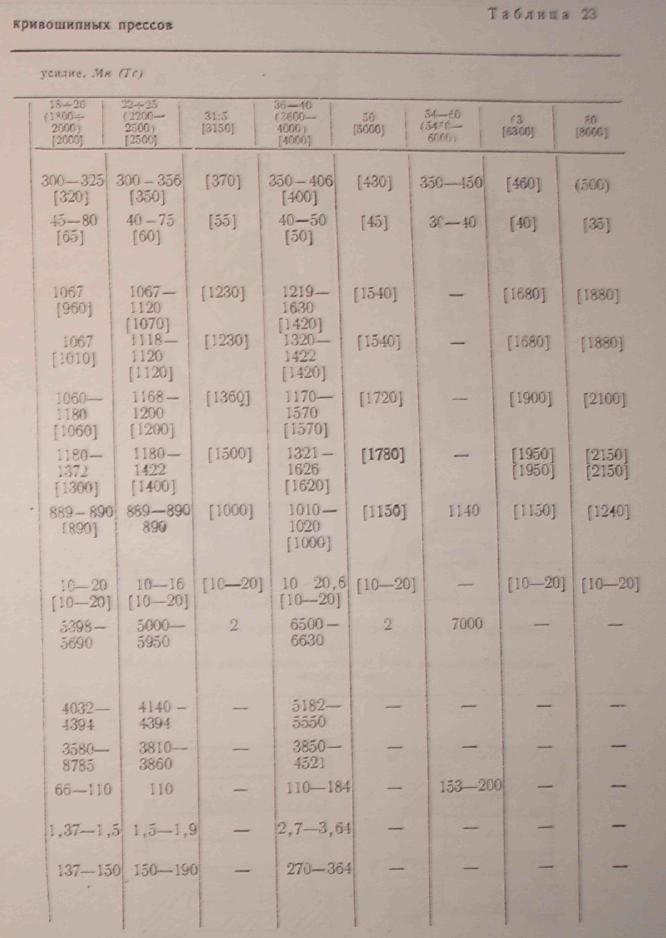

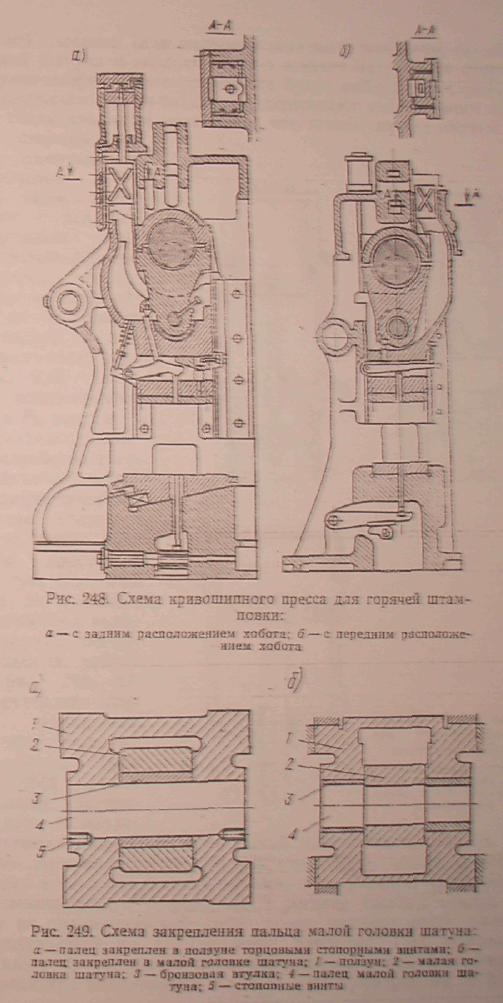

Ползуны горячештамповочных кривошипных прессов, так же как и горизонтальноковочные машины, имеют вынесенные на хоботе дополнительные направляющие салазки (рис. 247) Хобот проходит или с задней стороны пресса (рис. 248, а) за коренным валом (отечественные прессы и .некоторые другие), или спереди с фронтальной стороны пресса (рис. 248, б).

* Поскольку название "макси-прес" является фирменной маркой, то называть так все горячештамповочные кривошипные прессы независимо от их изготовителя неправильно.


Усилие, воспринимаемое ползуном, передается или непосред­ственно на лобовую поверхность малой головки шатуна (см. рис. 247 в 246. а), тогда под нее на ползуне закрепляют бронзо­вый вкладыш, или через палец, соединяющий малую головку шатуна с ползуном (см. рас. 248,б). В первом случае палея слу­жит только для подъема ползуна при обратном ходе. Его закреп­ляют в малой головке шатуна при помощи стопорного болта, а вращается он в бронзовых втулках, впрессованных в гнезда пол­зуна (рис. 249, б). Во втором случае (см. рис. 248. б), кроме службы при подъеме ползуна, палея воспринимает всю нагрузку во время рабочего хода. В этой конструкции палец закрепляют от вращения в обеих опо­рах (в ползуне) при помощи стопорных тор­цовых винтов, а малая головка шатуна мо­жет вращаться на пальце, для этого в нее впрессована бронзовая втулка (рис. 249. с). Палец выполняют гладким цилиндриче­ским или. для удобства монтажа, с тремя ступенями (для одной опоры, головки ша­туна к другой опоры ) с небольшой разни­цей (0,5—3 мм) между диаметрами каждой ступени. На рабочей (лобовой) плоскости ползуна закрепляют болтами и двумя на­правляющими штифтами сменную стальную плиту с закаленной поверхностью, обращен­ной вниз для меньшего износа от вмятия в нее верхнего штампа. В ползуне встроен привод верхнего вы­талкивателя. Конструктивно его выполняют по-разному (см. рис 247 и 248), но принцип действия одинаков: при обратном ходе шатун нажимает выступом через толкатель на рычаг, дей­ствующий на выталкиватель и передвигает выталкиватель вниз. В конструкции, приведенной на рис. 248, а, верхнее положение выталкивателя регулируется клином.

Станина имеет верхние (для салазок на хоботе} а нижние (для. собственно ползуна) направляющие. Низшие л верхние на­правляющие необходимо регулировать одновременно, иначе не будет соблюдена их соосность. Верхние направляющие для са­лазок на хоботе регулируют только путем установки прокладок; нижние, препятствующие перемещению ползуна вдоль фронта,— устраивают регулируемыми.

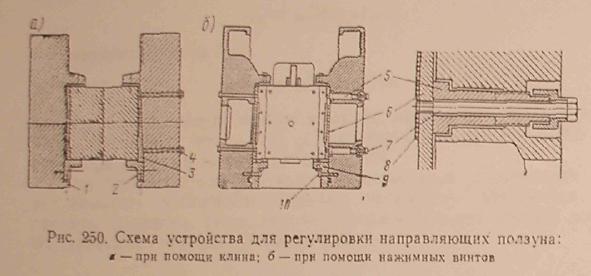

Регулировку производят или при помощи клина 3 (рис. 250, а), положение которого фиксируют болтами 4, прохо­дящими через овальные отверстия в станине, или яря помощи нажимных втулок 5 (рис. 250, б), перемещающих плиту 6 с закрепленными на ней бронзовыми направляющими планка­ми 8. Нужное положение платы фиксируют болтами 7, проходящими

через нажимные втулки 5. Ограничение перемещения пол­зуна в направлении, перпендикулярном фронту, регулируют только путем установки прокладок с задней стороны между станиной и направляющими бронзовыми плитками, а с перед­ней — между бронзовыми направляющими плитками и съемны­ми планками 9 (см. рис 250), посаженными на станине в шип и закрепленными на ней болтами 10.

Регулировку направляющих от перемещений ползуна поперек фронта (рис 250, а) осуществляют путем перемещения съемных планок 2 при помощи упорных болтов 1. При демонтаже ползу­на съемные планки снимают и ползун вынимают с фасадной

стороны. Поэтому удобнее производить демонтаж ползунов, у которых хобот проходит с передней стороны коренного вала. Ес­ли хобот проходит сзади, то его невозможно вынуть, не опустив на стол пресса и не демонтировав предварительно палец шатуна через окно в станине, предусмотренное для этой цели (см. рис 255). Приходится раньше снимать коренной4 вал, а потом ползун.

При штамповке центр нагрузки на лобовой поверхности пол­зуна может быть сдвинут от его оси вперед, в сторону фасада пресса. В этом случае поперечное сечение хобота, расположенно­го с передней стороны, работает в менее благоприятных условиях при восприятии опрокидывающего момента, чем у хобота, про­ходящего сзади коренного вала (аналогично тому, как было рас­смотрено при работе в верхнем ручье горизонтальноковочных машин).
