§ 39. Элементы расчета двухдискового фрикционного винтового пресса

Теорию расчета фрикционного винтового пресса в СССР впервые разработал проф. А. И. Зимин. С точки зрения наладки и эксплуатации винтовых фрикционных прессов представляет интерес определение расчетом сил прижима диска к ободу ма­ховика при подъеме ползу­на, а также момента отклю­чения диска от маховика при подъеме *.

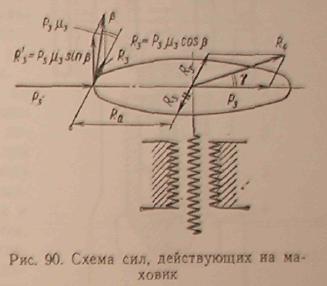

Рабочий ход. В момент прижатия диска к ободу ма­ховика между ними проис­ходит проскальзывание, при­чем относительная скорость проскальзывания в этот мо­мент направлена горизон­тально, поскольку маховик еще не получил вертикаль­ного перемещения. Когда в процессе разгона окружная скорость маховика у обода сравняется с окружной скоростью диска, проскальзывание будет только в вертикальном направлении вследствие опускания по­движных частей пресса. Следовательно, по мере разгона махо­вика относительная скорость проскальзывания между ободом маховика и диском постепенно меняет свое направление от гори­зонтального до вертикального. Так как сила трения всегда на­правлена в противоположную сторону относительно проскальзы­вания, а последняя меняет свое направление, то и сила трения соответственно изменяет свое направление. Активная составляю­щая силы трения, разгоняющая маховик, т. е. горизонтальная составляющая R3=P3 h3cosB (рис. 90), может быть принята на участке разгона равной среднему ее значению между начальным (В=0°) и конечным (В=90°)

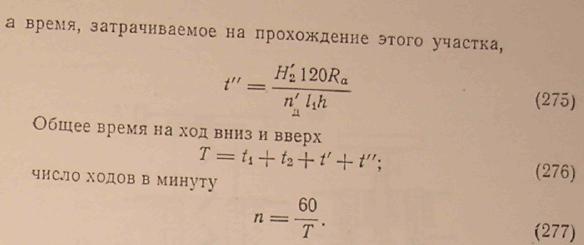

Число ходов при повторных ударах может быть больше получае­мого по формуле (277) из-за боль­шей скорости при подъеме вследст­вие отскока, величина которого за­висит от сопротивления поковки.

Величина P3', рассчитанная по формуле (271), является минималь­ной, обеспечивающей подъем по­движных частей пресса. Однако при силе P3' прижима подъемного диска средняя скорость подъема (272) мо­жет оказаться недостаточной, как и число ударов, развиваемое прессом. Для повышения числа ударов (уве­личения средней скорости Vcр' подъ­ема ползуна) допустимо увеличение силы P3' прижима, но не более чем на 40% силы, получаемой по фор­муле (271).

§ 40. Фрикционный винтовой пресс

с нижним подвижным штампом

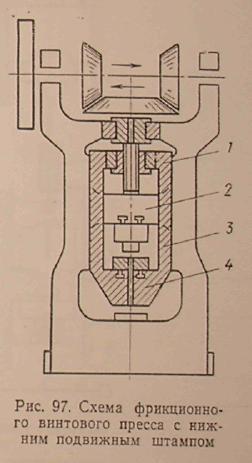

Пресс (рис 97) имеет верхний ползун 1 с гайкой и нижний ползун 4 с нижним штампом. При помощи накладок с фасадной и тыльной стороны ползуны соединены в единую раму 3 (на рис 97 заштрихована). Рабочий ход такого пресса совершается при соприкосновении левого конусного диска с коническим ободом маховика. Трением по ободу маховик разгоняется, а связанный с ним винт навинчивает на себя гайку, поднимая раму и нижний ползун со штампом. В некоторый момент диск автоматически выводится из соприкосновения с маховиком. В дальнейшем

подвижные части движутся за счет накопленной ими

энергии.

В прессах данной конструкции винт с маховиком не переме­шается в вертикальном направлении, поэтому фрикционную пе­редачу осуществляют конические диски меньшего диаметра, чем у прессов с верхним подвижным штампом.

Для опускания рамы приводят в соприкосновение с ободом маховика другой диск. Ход вниз используют для выталкивания поковки из штампа посредством установленного снизу штыря-выталкивателя. Для уравновешивания подвижной рамы с ниж­ним бойком на тыльной стороне пресса имеется противовес

(контргруз).

Фрикционные винтовые прессы с нижним подвижным штам­пом по сравнению с фрикционными прессами с верхним подвиж­ным штампом отличаются меньшим габаритом вследствие мень­шего диаметра дисков. Недостатками прессов этого вида явля­ются: наличие выступающего противовеса (контргруза), малый к. п. д. (около 7%) и в ряде случаев неудобства при работе вследствие подвижности нижнего бойка. Рассмотренные прессы используются в основном для высадки головок болтов и подоб­ных поковок.
