§ 38. Трехдисковый фрикционный винтовый пресс с верхним подвижным штампом

смены в после обеденного перерыва (когда на прессе прекраща­ют работу, ползун обязательно следует опустить до соприкосно­вения штампов). В остальные периоды работы подъем подвиж­ных частей пресса происходит вслед за ударом, упругое после­действие за которым помогает разгону маховика' при подъеме (штриховая кривая на рис. 87, б). Потери на проскальзывание получаются значительно меньшими, чем в случае подъема от состояния покоя, и эффективный к. п. д. двухдискового пресса в действительности составляет не 9%, а 12-18%, в зависимости от величины энергии, возвращенной вследствие упругой отдачи после удара.

Число ходов, развиваемое прессом, сравнительно невелико и в зависимости от его размера изменяется примерно от 25 до 10 ударов в минуту (табл. 7).

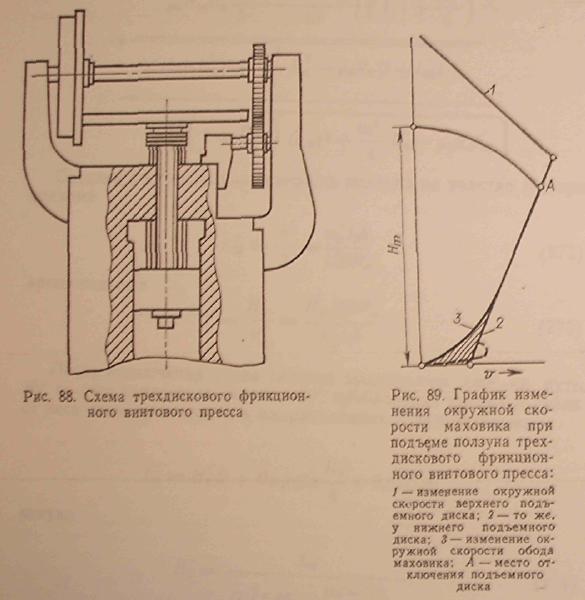

Основываясь на результатах исследования подъема подвиж­ных частей двухдискового пресса с момента покоя, показываю­щего низкий к. п. д. (9%), с целью повышения к. п. д. была предложена ошибочная конструкция трехдискового фрикцион­ного винтового пресса (рис. 88). В этой конструкции диск для подъема заменен двумя дисками меньшего размера. Зубчатая передача между ними обеспечивает их одинаковые окружные скорости у краев. После удара к ободу маховика придвигаются оба подъемных диска.

В начальный момент подъема нижний диск соприкасается с ободом маховика по месту, незначительно удаленному от оси вращения и поэтому обладающему небольшой окружной ско­ростью. Предполагалось, что проскальзывание между махови­ком и диском вследствие этого уменьшается. По мере поднятия маховика увеличивается его окружная скорость, соответственно

увеличивается я окружная скорость диска (рис. 89). В конце

увеличивается и окружная скорость диска (рис 89). В конце подъема с помощью специального пальца на ползуне, задевающего кулачок, закрепленный на тяге управления, происходит автоматическое отключение диска от маховика. Коэффициент полезного действия за первый двойной (прямой и обратный) ход пресса при подъеме от состояния покоя выше9%.

Такой пресс конструктивно несовершенен и никакого преи­мущества по сравнению с двухдисковым не имеет. Наоборот, при подъеме нижний диск тормозит обод маховика, получающе­го скорость вследствие отскока (штриховая кривая на рис. 89). Следовательно, подъем у трехдискового пресса осуществляется в течение более продолжительного времени, тем более, что чис­ло оборотов подъемного нижнего диска вследствие передаточ­ного числа от верхнего диска меньше, чем у подъемного диска пресса с одним подъемным диском, а число ходов и к. п. д.

меньше, чем у двухдискового. По этой причине в СССР отказа­лись от выпуска трехдисковых прессов и изготовляют прессы двухдисковые в соответствии с ГОСТ 713—49. В кузницах СССР применяются трехдисковые прессы усилием 6 Мн (600 тс). Пред­назначены они для штамповки, в основном для высадки.
