§ 59. Гидравлические прессы с электромультипликатором

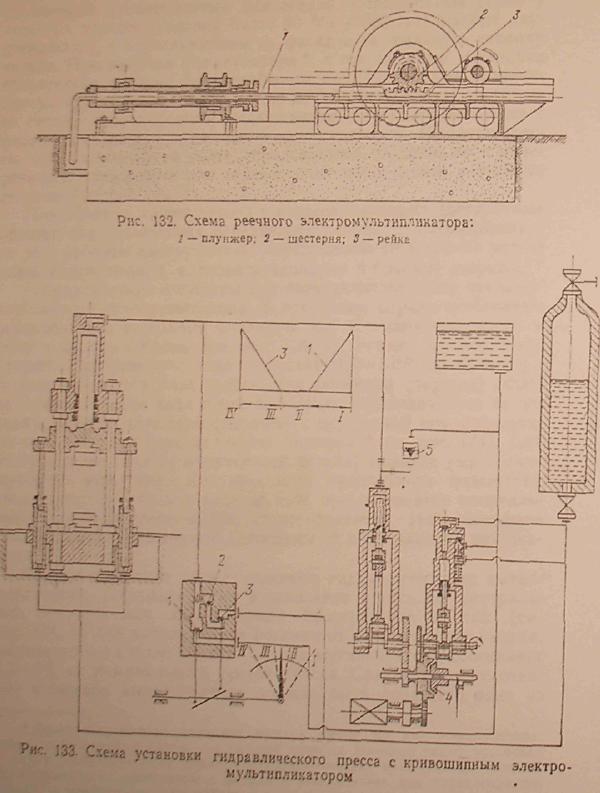

В связи со сравнительно низким экономическим коэффици­ентом полезного действия прессов с паровым мультипликатором (1,5—2%) было предложено заменить мультипликатор с паро­вым приводом мультипликатором с приводом от электродвига­теля с не меньшим числом ходов, чем у парогидравлического пресса. Первый такой мультипликатор был реечного типа (рис. 132). Однако ввиду сложности реверсивного электропри­вода и малой надежности в работе реечного механизма такие мультипликаторы не нашли распространения.

В последние 30 лет стали появляться конструкции мульти­пликаторов с приводом от кривошипного механизма (рис. 133). По этой системе насос с автоматическим выключателем, уста­новленным на определенное давление 6—10 Мн/м² (60—100 ати) нагнетает жидкость в аккумулятор. Под этим давлением непре­рывно находятся неуправляемые ретурные цилиндры пресса. Если через клапан 1 выпускать жидкость из рабочего цилиндра на слив (рукоятка в положении I—II), то ретурные цилиндры

начнут поднимать подвижные части пресса. Для остановки под­вижных частей пресса в процессе их подъема следует закрыть клапан 1. Тогда при закрытых клапанах 1 и 3 (рукоятка в поло-женин II—III) выход жидкости из рабочих цилиндров прекра­тится. Система подвижных частей пресса остановится и под дей­ствием ретурных цилиндров будет удерживаться в поднятом положении.

Если закрыть клапан 1 и открыть клапан 3 (положение ру­коятки III—IV), то будет осуществляться холостой ход пресса (опускание подвижной траверсы) или рабочий ход от жидкости, поступающей из аккумулятора. После включения муфты 4 муль­типликатора начнутся автоматические рабочие хода пресса без подъема его подвижных частей, т. е. последние будут с каждым ходом мультипликатора последовательно опускаться все ниже на одинаковый шаг, соответствующий единичному ходу пресса. Если при включенной муфте 4 закрыть оба клапана 1 и 3, то бу­дут происходить автоматические хода пресса, каждый раз с подъемом его подвижных частей на величину, соответствующую единичному ходу, поскольку объем жидкости в системе «рабо­чий цилиндр — мультипликатор» остается постоянным. Обрат­ный клапан 2 предотвращает выход воды из рабочего цилиндра обратно в аккумулятор через клапан 3. Для предохранения от перегрузки мультипликатора устанавливается клапан 5 пре­дельного давления.

§ 60. Элементы конструкции гидравлических прессов

Станина, передвижной стол, выталкиватели. Гидравлические прессы усилием до 12 Мн (1200 тс) строят как со станиной рам­ного открытого типа (С-образной), так и рамного закрытого ти­па и колонные. Ковочные прессы усилием более 12 Мн (1200 тс) строят только колонного типа. Независимо от типа станины гид­равлические прессы являются в силовом отношении замкнутой системой, т. е. при нагрузке силы поглощаются в самой системе пресса и не передаются на грунт. Только в момент соприкосно­вения верхнего инструмента с поковкой удар передается через опоры пресса на фундамент и грунт. Больших ударов следует избегать, так как они могут вызывать разрушение нижней по­перечины пресса.
