§ 57. Рабочий цикл парогидравлического пресса

Работа парогидравлического пресса состоит из тех же цик­лов, что и ранее рассмотренных гидравлических прессов, но вместо полного рабочего хода пресс совершает единичные рабо­чие хода. Таким образом, рабочий цикл парогидравлического пресса состоит из держания траверсы на весу, хода предвари­тельного наполнения, рабочих единичных ходов (прессования) и подъема траверсы.

Держание траверсы на весу. При держании подвижной тра­версы на весу клапаны 9 и 10 (см. рис. 128) закрыты, а в ко­робке 4 клапан 13 открыт. Под поршнем наполнительного кла­пана находится вода высокого давления, и клапан 3 открыт. Па­ровой цилиндр 6 мультипликатора соединен с выхлопным тру­бопроводом (в коробке 5 клапан 15 открыты, клапан 16 закрыт). Вода в ретурном цилиндре заперта (закрыты клапаны 9 и 10).

Ход предварительного наполнения. Ретурные цилиндры сообщаются с сетью низкого давления 17 (см. рис. 128). Клапан 9

открыт, клапан 10 закрыт. Паровой цилиндр мультипликатора продолжает быть соединенным с выхлопным трубопроводом (клапан 15 открыт, клапан 16 закрыт), а пространство под поршнем наполнительного клапана может быть соединено с . сетью высокого давления (клапан 13 открыт) или, если открыт клапан 12 с сетью низкого давления. В первом случае клапан 3 будет принудительно открыт; во втором — под действием собст­венного веса траверса начинает опускаться, вытесняя воду из ретурных цилиндров. В рабочем цилиндре давление упадет, вследствие чего создастся разность давлений в резервуаре 11 и рабочем цилиндре 2. В результате этого наполнительный кла­пан 3 самопроизвольно откроется (как всасывающий), и вода из резервуара 11 может поступать в рабочий цилиндр. Далее, когда верхний боек достигнет поковки, давления в рабочем ци­линдре 2 и резервуаре // сравняются, и наполнительный кла­пан 3 закроется. При открытом клапане 13 наполнительный кла­пан 3 останется, естественно, открытым.

Рабочий ход. Ретурные цилиндры по-прежнему соединены с сетью низкого давления (клапан 9 открыт, клапан 10 закрыт). В паровой цилиндр мультипликатора поступает свежий пар (клапан 16 открыт, клапан 15 закрыт). Наполнительный кла­пан 3 закрыт (клапан 13 закрыт, клапан 12 открыт). Вода из гидравлического цилиндра мультипликатора поступает в рабо­чий цилиндр. В соответствии с количеством воды, поступившим в рабочий цилиндр, пресс совершит единичный ход опре­деленной величины.

Подъем траверсы. Рабочий цилиндр 2 должен быть соединен с резервуаром 11, для чего клапан 13 должен быть открыт, кла­пан 12 закрыт; при этом наполнительный клапан 3 открыт. Па­ровой цилиндр 6 мультипликатора соединен с выхлопным паро­проводом (клапан 15 открыт, клапан 16 закрыт). Ретурные ци­линдры / соединены с сетью высокого давления (клапан 10 от­крыт, клапан 9 закрыт). Происходит подъем траверсы. Вода из рабочего цилиндр а 2 вытесняется в резервуар 11.

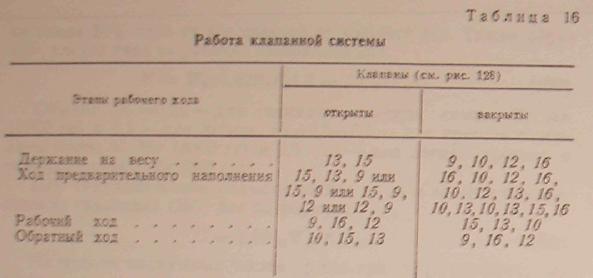

Положение клапанов при различных этапах цикла указано в табл. 16 и показано на графике рис. 128. При передвижении ру­коятки управления «от себя» (по стрелке А на графике рис. 128) рабочий ход наступает только после открывания клапана 16. При передвижении рукоятки «на себя» с положения «рабочий ход» в положение, когда оба клапана 15 и 16 закрыты, рабочий ход может продолжаться вследствие расширения пара, заперто­го в цилиндре, если сопротивление на бойке пресса не уравновесило действия пара на поршень мультипликатора.

Из рис 128 видно, что у парогидравлических прессов с гид­равлическим подъемом имеются две самостоятельные гидравли­ческие системы: одна для работы рабочими цилиндрами (сеть низкого давления с резервуаром 11 и система «гидравлический цилиндр мультипликатора — рабочий цилиндр пресса») и другая

для работы ретурных цилиндров (сеть низкого давления с резервуаром 17, насосная установка 18 и сеть высокого давле­ния с аккумулятором).

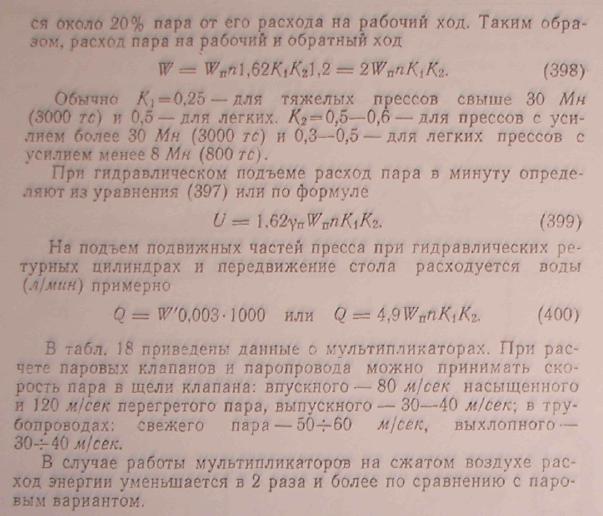

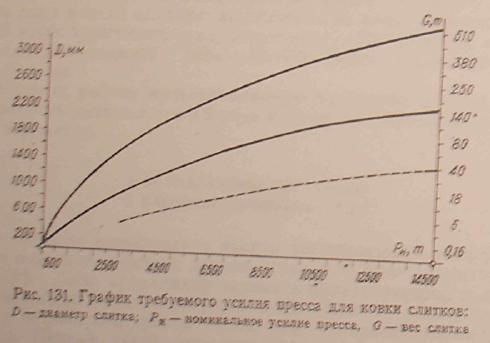

Требуемое усилие пресса для успешной ковки слитков указа­но на ряс, 131, Как видно, один я тот же слиток целесообразно ковать под прессами, номинальные усилия которых отличаются друг от друга в 2—2,5 раза. При крайней необходимости можно ковать и большие слитки, чем показано на рис 13.1, но это при­ведет к снижению производительности, так как обрабатывать слиток прядется на малых участках. Для определения требуе­мого усилия пресса при осадке слитков можно пользоваться нижнее сплошной кривой на графике рис, 131, Штриховая линия показывает наименьший слиток при использовании низшей сту-

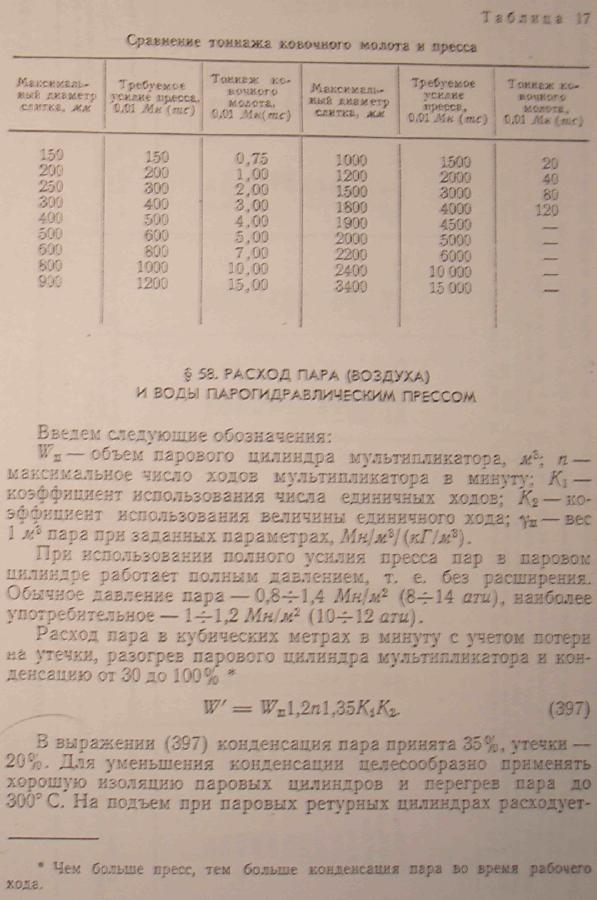

пени усилия пресса, В табл. 17 приведены данные о сравнении требуемого тоннажа молота и пресса для ковки слитков.
