§ 48. Грузовые аккумуляторы

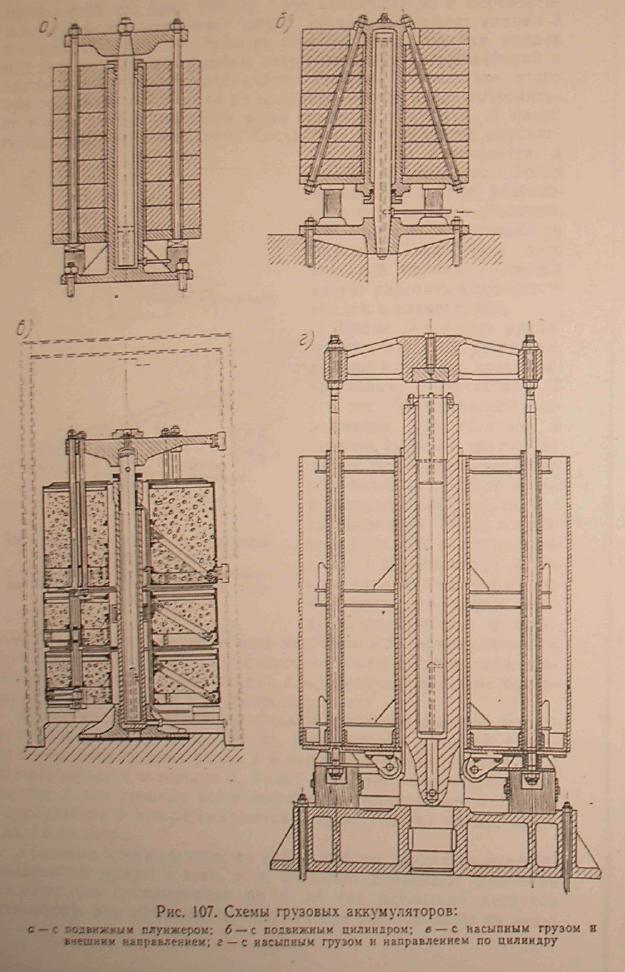

Грузовые аккумуляторы бывают двух типов: с неподвижным цилиндром и подвижным плунжером (рис. 107, а) и с подвижным цилиндром и неподвижным плунжером (рис. 107, б). Подвижные части аккумулятора находятся под действием грузов, выполненных в виде чугунных секторов, укладываемых на плите, подвешенной к траверсе (см. рис. 107, а и б) или насыпных (рис. 107, в и г). В последнем случае на подвешенной к траверсе плите устраивают кольцевой стальной кожух, заполняемый рудой или камнями. При полном опорожнении аккумулятора подвижная плита с грузами ложится на деревянные опоры, расположенные на фундаментной плите. Вес груза
С = />1,1, (289)
где / — площадь плунжера, см2(м2); р — требуемое давление воды, н/м2 (кГ/см*); 1,1—коэффициент, учитывающий трение в I сальнике и трение направляющих для груза.
Во избежание выбрасывания плунжера (или цилиндра, если он подвижен) вследствие переполнения аккумулятора водой предусматривают следующие предохранительные устройства 11 (см. рис. 101):
являться действительным предохранением плунжера от выбрасывания. Это устройство следует рассматривать лишь как аварийное, а не основное. Кроме него всегда устанавливают специальное автоматически действующее приспособление;

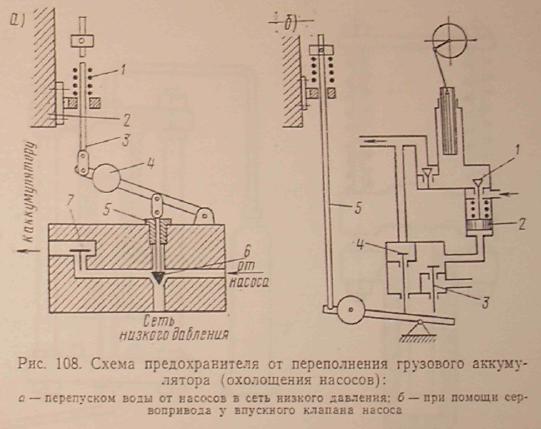

когда начнется переполнение аккумулятора водой, его грузы 2, поднимаясь, потянут за собой тягу 3 (рис. 108, а). Чтобы тяга 3 не обрывалась от резких толчков со стороны грузов аккумулятора, между упором на тяге и поводком, укрепленным на грузах, устанавливают пружину /. Тяга 3 поднимает стержень 5, который открывает клапан 6. Вода от насосов пойдет в сеть низкого давления, причем из аккумулятора вода выйти не может, так как обратный клапан 7 не пропустит ее. Когда грузы аккумулятора опустятся вследствие расхода воды прессами, опустится под действием груза 4 также тяга 3, и клапан о закроется. Вода от насосов опять начнет поступать в аккумулятор;
другое устройство, предохраняющее от переполнения водой аккумулятора, работает посредством переключения насосов
на холостой ход (рис. 108, б). Груз аккумулятора в определенном положении поднимает тягу 5, которая закрывает клапан 3 « открывает клапан 4. Вода из сети высокого давления пойдет под поршень 2 сервопривода, открывающий и удерживающий в таком положении впускной клапан 1 насоса. Вследствие этого при ходе нагнетания вода из цилиндра насоса будет вытесняться в сеть низкого давления через открытый клапан 1, и насос начнет работать вхолостую. Когда груз аккумулятора опустится, клапан 4 закроется, а
клапан 3 откроется. Тогда на поршень 2 будет действовать вода низкого давления, и под действием пружины он опустится, вследствие чего впускной клапан 1 насоса начнет работать в соответствии с его назначением.

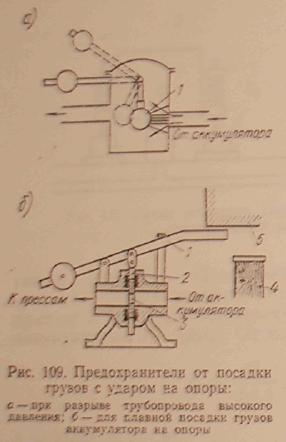

Кроме описанных предохранительных устройств, монтируют также предохранительные устройства 13 (см. рис. 101) от полного опорожнения аккумулятора и посадки грузов с ударом на опоры. Это может произойти при большом расходе воды, в частности при аварии в трубопроводе. Такое устройство (рис. 109, а) устанавливают в трубопроводе высокого давления вблизи от аккумулятора на участке между аккумулятором и прессом. При большом расходе вода устремится из аккумулятора в трубопровод. Под действием скоростного напора (перепада давления) воды шаровидный клапан 1, преодолевая действие контргруза, прикроет выход в трубопровод.
Кроме того, применяют' приспособление для плавной посадки грузов на опоры (рис. 109, б). При подходе к опорам 4 грузы 5 перемещают вниз рычаг 1 и связанную с ним скалку 2, в которой имеется отверстие 3. Вследствие этого перемещения отверстие 3 для прохода воды постепенно перекрывается, грузы аккумулятора 5 затормаживаются и сравнительно плавно опускаются на опоры.
Грузовые аккумуляторы во время работы дают сильные гидравлические удары в сети, т. е. внезапно повышают давление
на несколько меганьютонов на 1 м^2 (на несколько десятков атмосфер). Это объясняется тем, что при расходе воды из акку-
мулятора его грузы и масса движущейся жидкости накапливают известную кинетическую энергию. Если в этот момент резко прекратить расход воды из аккумулятора, то грузы и вода должны будут быстро остановиться, а грузы аккумулятора переменить направление движения, так как начнется наполнение аккумулятора. Следовательно, к статическому давлению грузов на воду прибавится динамическое воздействие.
Практически при повышении давления от гидравлического удара вода несколько сжимается, а трубопроводы упруго деформируются (раздуваются), вследствие чего грузы аккумулятора затормаживаются на некотором пути, расходуя на указанную упругую деформацию накопленную ими энергию. Чем больше путь, на котором произойдет затормаживание грузов, тем меньше дополнительная динамическая сила их нажатия.

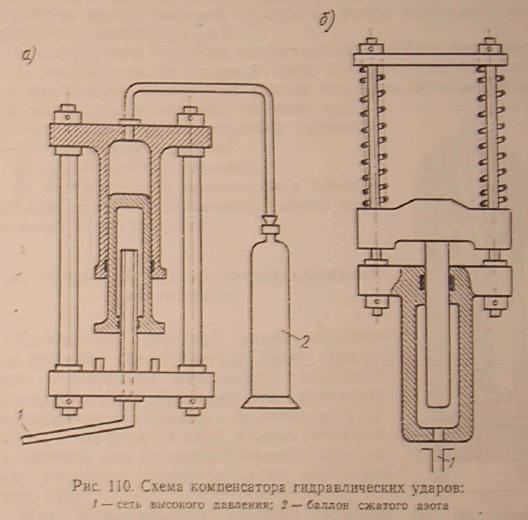

Во избежание сильных гидравлических ударов, расстраивающих систему соединения трубопроводов и вызывающих иногда аварию, в сети устанавливают компенсаторы, смягчающие гидравлический удар. Компенсаторы бывают пневматические (рис. ПО, а) и пружинные (рис. 110, б). При повышении давления в трубопроводе от гидравлического удара пружина или воздух

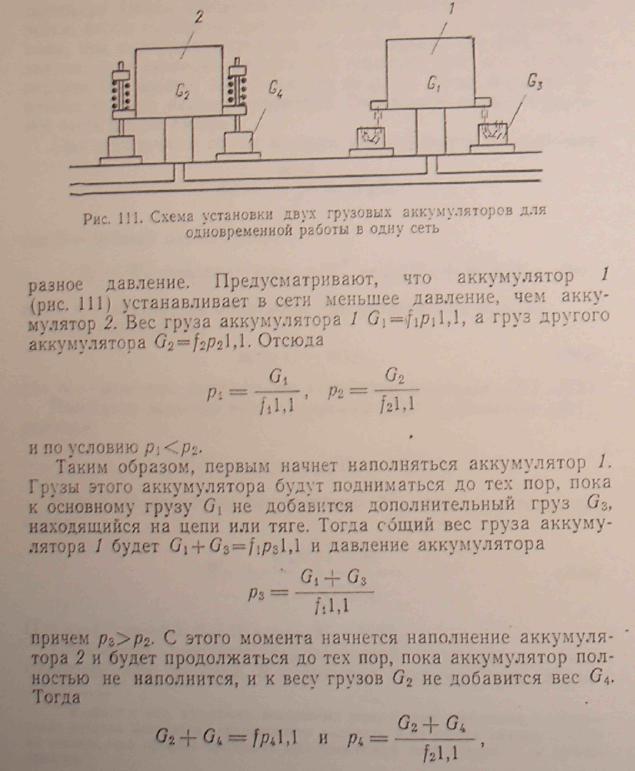

причем Р4>P3. После этого начнется наполнение аккумулятора 1, и его подъем будет совершаться до тех пор, пока он не наполнится. Поэтому у аккумулятора 1 необходимо установить предохранительное устройство от переполнения.
Опорожнение аккумуляторов происходит в следующем порядке: сначала воду отдает аккумулятор 1, и его грузы опускаются до тех пор, пока дополнительный груз G3 не опустится на свои опоры. Затем аккумулятор 2 опорожняется до тех пор, пока груз G2 не опустится на опоры. Поэтому предохранительное устройство против быстрой посадки на опоры необходимо устанавливать у аккумулятора 2.
К недостаткам грузовых аккумуляторов необходимо отнести:
гидравлические удары в сети; чем быстроходнее пресс, т. е. чем больше мгновенный расход воды, тем большие гидравлические удары возникают, поэтому грузовой гидравлический аккумулятор применяют для тихоходных прессов;
громоздкость установки;

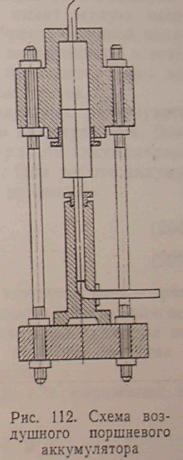

необходимость специального приспособления для одновременной работы двух грузовых аккумуляторов.
