§ 47. Сеть высокого давления

В сеть высокого давления входит ряд вспомогательных уст­ройств, в том числе аккумулятор 12 (см, рис. 101), системы 11 и 13 управления аккумулятором, компенсаторы 14 гидравличе­ских ударов и водораспределительные устройства 3 управления прессом. Аккумуляторы служат для запаса энергии в виде воды высокого давления, а также для регулирования давления в сети. Имеется четыре типовые схемы сети высокого давления.

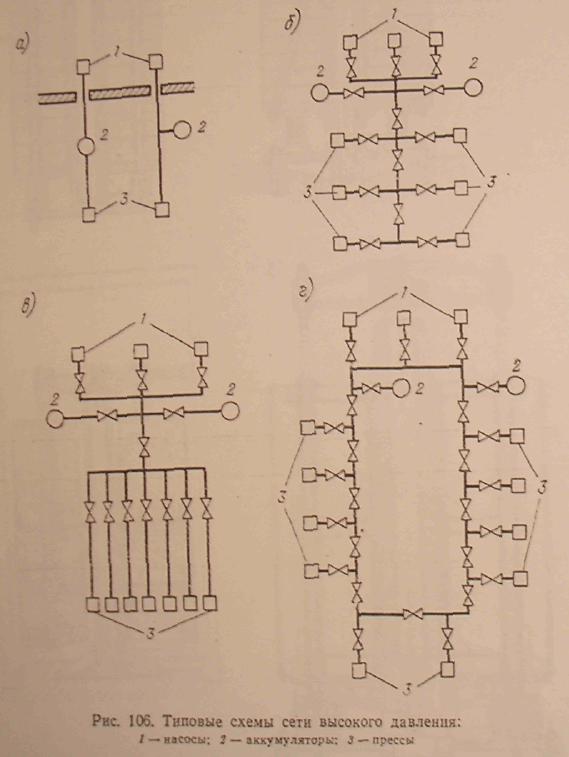

Схема I. По наиболее простой схеме (рис. 106, а) сети вы­сокого давления каждый пресс имеет индивидуальный аккуму­лятор 2 и насосную установку. Сеть такого типа требует больших] капитальных затрат, поэтому она экономически несовер­шенна. Трубопровод в этой схеме короткий, в ней мало клапа­нов, я поэтому объемный к. п. д. сети высокого давления дости­гает Т) шв ⁼ 0,90—0,95,

Схема II (рис. 106, б). К одному магистральному трубо­проводу высокого давления присоединяют несколько прессов. Прессы располагают обычно в два ряда вдоль цеха. Отдельные прессы и аккумуляторы могут быть отключены от сети посред­ством вентилей. Если применяют грузовые аккумуляторы, что устарело, то в работе находится только один из них, а другой является запасным.

* Это превышение у трехплунжерного насоса меньше, чем у четырехплн-жерного двойного действия (см. рис. 104), поэтому для четырехплунжерного насоса вместо 1,15 следует принять 1,20.

Магистраль высокого давления по данной схеме иногда име­ет протяженность более сотни метров. Вследствие этого увели­чивается количество соединений трубопровода, а поэтому возра­стают и утечки, и n_wb равен 0,8-0,85. При этом учитывают по-

тери воды скрытые и явные. Скрытые потери связаны с утечкой воды из сети высокого давления в сеть низкого давления через клапаны. Этот вид утечки трудно обнаружить из-за того, что работает ряд прессов, К недостаткам следует отнести также и

то, что в случае аварии трубопровода (его разрыв в одном мес­те) выходит из строя вся группа прессов, расположенных за местом аварии. Кроме того, во время работы только одного пресса, наиболее удаленного от насосной станции, вся маги­страль должна находиться под высоким давлением.

Схема III (рис. 106, в). Каждый пресс имеет самостоя­тельный трубопровод, проложенный вдоль цеха от общего кол- ' лектора. Данная система" является весьма дорогой, так как тре­бует много труб высокого давления. Объемный к. п. д. сети не превышает 0,8.

Схема IV. Наиболее совершенной является схема кольце­вого типа (рис. 106, г). Прессы располагают по обе стороны це­ха и подключают к одному кольцевому магистральному трубо­проводу. В такой системе количество гидравлических потерь (потери давления) минимально, потому что вода подходит с двух сторон и с меньшей скоростью. При аварии одного участка его выключают, а остальная система продолжает работать. Так как протяженность магистрали большая, то и утечки значитель­ны. Они в основном заключаются в утечке воды в систему низ­кого давления. При расчете баланса воды необходимо учесть утечки, составляющие 20%, т. е. n_wb=0,8.

Применение прессовой установки, работающей от аккумуля­тора, выгодно для случаев, когда по технологическому процессу требуются большие скорость и величина рабочего хода пресса.
