§ 45. Сеть низкого давления
Сеть низкого давления бывает двух типов: с естественным напором и с искусственным давлением.
Чтобы создать давление воды в сети с естественным напором, устанавливают наполнительный бак на высоту 15 м. Баки с водой размещают возможно ближе к насосам, чтобы сопротивление движению воды по трубопроводу было меньше, и вода под напором успевала поступать к насосам в необходимом количестве, иначе будут частично засасываться водяные пары, и производительность насосов соответственно снизится.
В сети с искусственным давлением вместо открытого бака устанавливают герметически закрытые резервуары, в которых на поверхность воды воздействует воздух, сжатый до 0,6— 1,2 Мн/м^2 (6—12 ати) (позиция 4 на рис. 101).
В сети с искусственным давлением можно установить несколько баков (резервуаров), поставив их вблизи каждого пресса. Уровень жидкости в этих резервуарах саморегулируется: если от пресса жидкость в большом количестве поступает в ближайший резервуар, то уровень в нем поднимается, отчего расположенный над жидкостью воздух сжимается до давления, более высокого, чем в соседнем резервуаре. Естественно, что жидкость, поступающая от пресса, пойдет в направлении наименьшего сопротивления не в этот, а в соседний резервуар, и т. п.
В сети с искусственным давлением трубопровод можно устанавливать меньшего сечения, чем в сети с естественным напором.
В настоящее время применяют смешанную систему сети низкого давления. Для питания насосов используют бак 6 (см. рис. 101) с естественным напором. Этот бак является одновременно отстойным и сливным из системы 4 низкого давления с искусственным давлением. Данная система предназначена для обслуживания прессов. Излишняя жидкость из резервуара 4 через перепускной клапан 5 предельного давления сливается в бак 6.
В сети низкого давления устанавливают фильтр 7, задерживающий различные предметы, попадающие в трубопровод (обрывки уплотнений, обломки клапанных пружин, частицы, отколовшиеся от клапанов, ржавчина и т. д.), и холодильник 9 со своим циркуляционным насосом для охлаждающей воды. Рабочая вода нагревается при преодолении сопротивлений в трубопроводе и особенно в клапанной системе. При интенсивной работе без применения охлаждения вода может нагреться до 70град С
и более. Воду необходимо охлаждать, так как при повышенной температуре она вымывает смазку в сальниках и нагревает трубопроводы, расстраивая вследствие теплового расширения уплотнения в их соединениях.
Из-за неизбежных утечек приходится периодически добавлять в систему свежую воду из заводского водопровода. Если для этой цели используется промышленная вода, то она, до попадания в гидравлическую систему пресса, должна быть очищена в специальном фильтре 8.
§ 46. Насосная установка

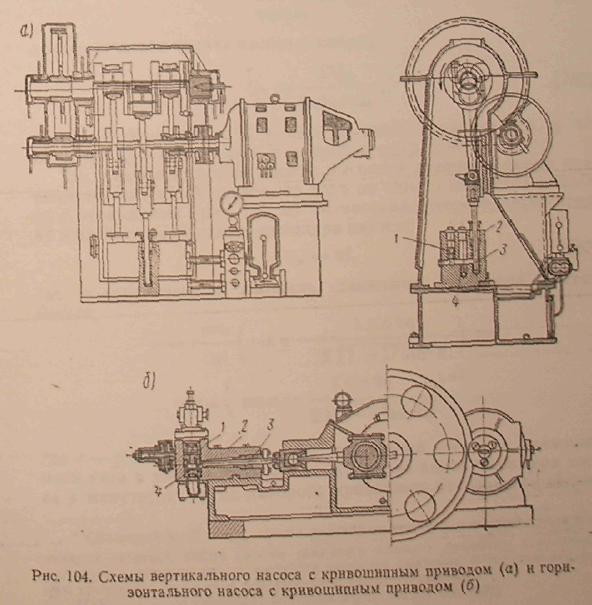

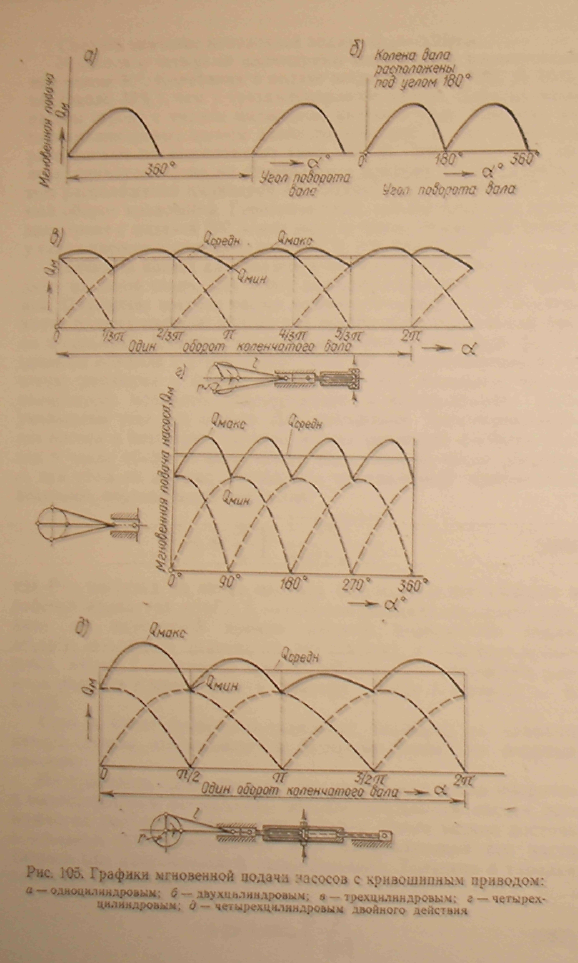

Обычно в установках гидравлического пресса применяют плунжерные насосы с приводом от кривошипного механизма. При малых мощностях до 51,5 квт (70 л. с.) строят насосы в основном вертикального типа (рис. 104, а), а при больших (свыше
51,5 квт) —горизонтальные (рис. 104, б). Вообще вертикальные насосы строят мощностью до 110 квт (150 л. с), а горизонтальные — ДО 1100 квт (1500 .г. с)*. Насос имеет несколько цилиндров 2 со скалками 3 (плунжерами). Каждый цилиндр снабжен минимум двумя клапанами — впускным 4 и выпускным 1. В больших насосах у каждого цилиндра ставят по нескольку впускных и выпускных клапанов, потому что один клапан большого сечения быстро выходит из строя и его трудно притирать.

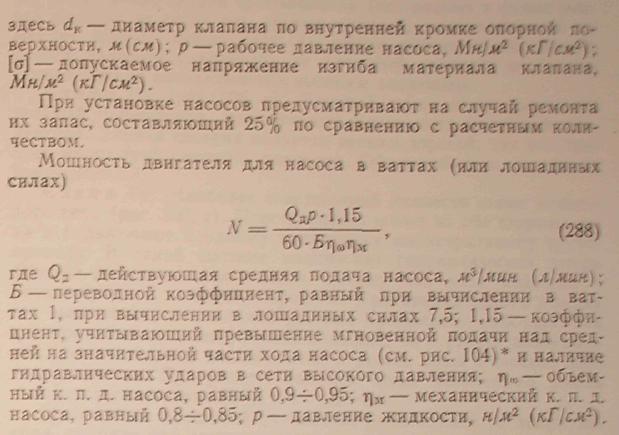

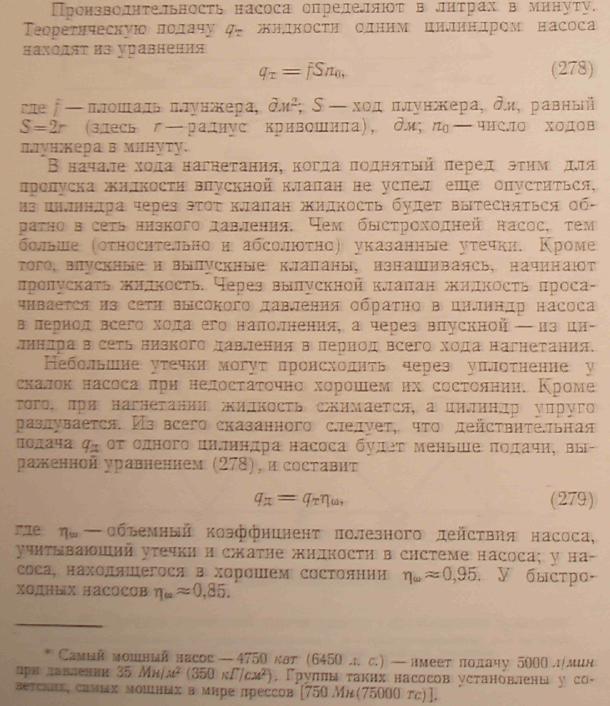

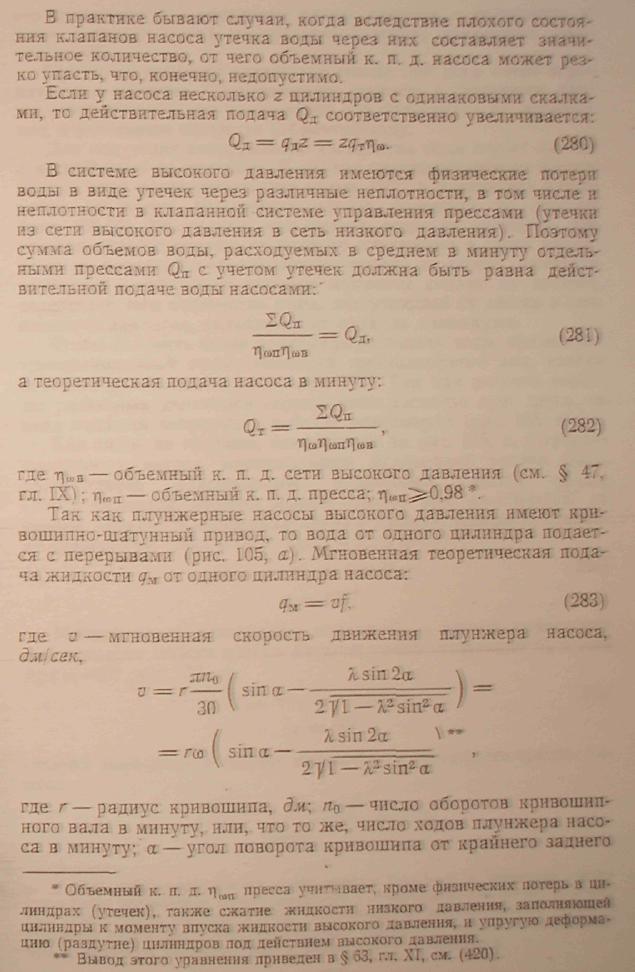

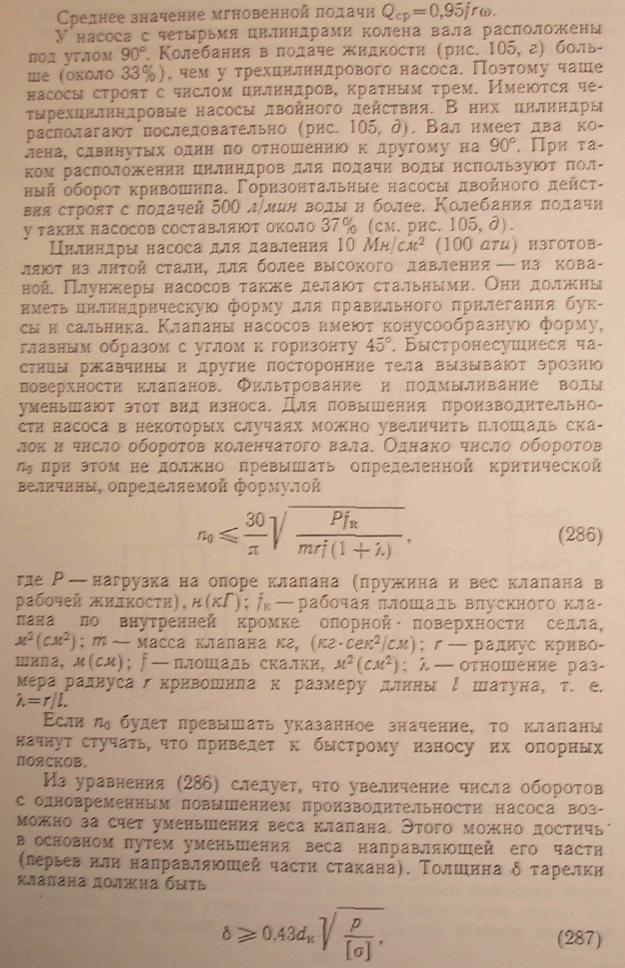

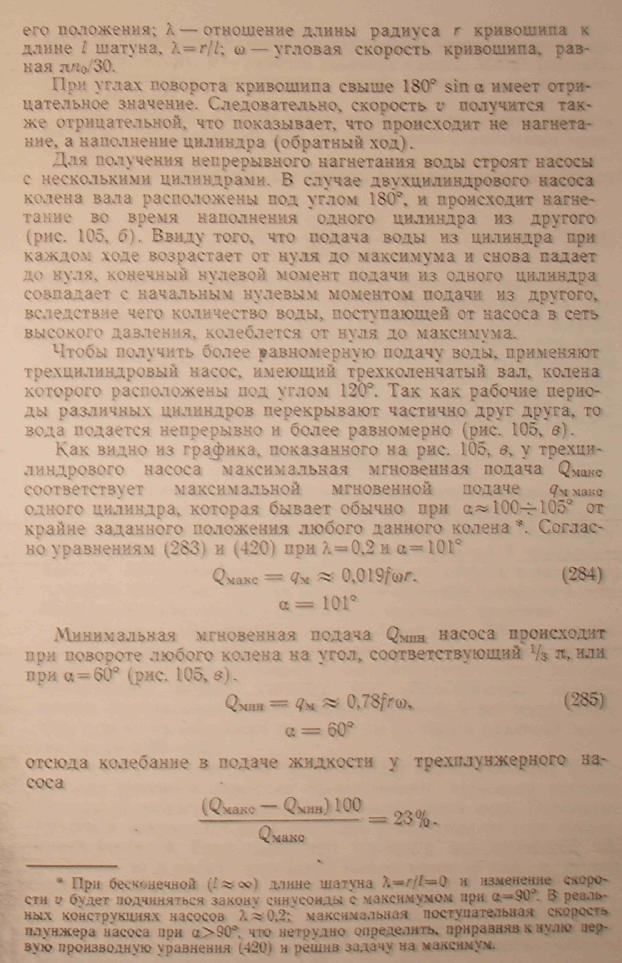

Недостатком многоклапанных насосов является то, что они требуют тщательного ухода, так как при выходе из строя одного из клапанов вода подается насосом не в полном количестве, а выяснить, какой из клапанов пропускает, затруднительно.
