44. Рабочий цикл гидравлического пресса с насосно-аккумуляторным приводом
Гидравлическая установка с насосно-аккумуляторным приводом состоит из четырех основных участков (см. рис 101): 1) сети низкого давления, питающей насосы и пресс на оппределенных этапах его рабочего цикла (4, 5, 6, 7, 9);
2) насосной установки 10;
3) сети высокого давления с аккумулятором и водораспределительными устройствами управления прессом (11, 12, 13, 14,3 и 2)
4) собственно пресса (1, 15,16).
Рабочий цикл вертикального гидравлического пресса состоят из следующих этапов: обратного (подъем) хода; держания системы подвижных частей пресса на весу (стоп); опускания траверсы до соприкосновения бойка с заготовкой, так называемый холостой ход или ход предварительного наполнения рабочих цилиндров; рабочего хода (прессование).
Для совершения обратного хода (подъема) подвижной траверсы рабочие цилиндры соединяют с сетью низкого давления, а ретурные — с сетью высокого давления (аккумулятором 12). При этом жидкость высокого давления, воздействуя на ретурные плунжеры, передвигает траверсу, вытесняя жидкость из рабочих цилиндров в сеть низкого давления.
Держание подвижных частей пресса на весу осуществляется путем запирания жидкости в ретурных цилиндрах и соединения рабочих цилиндров с сетью низкого давления. Общая сила, действующая вниз *,. уравновешивается в основном усилием **, развиваемым на ретурных плунжерах от воздействия на них жидкости» запертой в ретурных цилиндрах. Давление, устанавливающееся при этом в ретурных цилиндрах, достигает нескольких меганьютонов на 1 м2 (нескольких десятков атмосфер).
Для опускания траверсы (холостого хода) рабочие 15 и ретурные 1 цилиндры при помощи водораспределительных устройств 3 и 2 соединяются с сетью низкого давления. Подвижная траверса (поперечина) 16 под действием собственного веса и» разности усилий от давления на рабочие 15 и ретурные 1 плунжеры начинает двигаться вниз до момента соприкосновения верхнего бойка с заготовкой (слитком). При этом движении в рабочий цилиндр 15 будет поступать вода из сети низкого давления 4, а вода из ретурных. цилиндров будет вытесняться в эту же сеть низкого давления. Рабочий цилиндр предварительно наполняют для того, чтобы не расходовать дорогостоящую воду высокого давления.
При холостом ходе во избежание разрыва водяной струи *** поступающей в рабочий цилиндр, следует применять воду низкого давления, не ниже 0,2 Мн/м2 (2 ати.), причем наполнение надо производить через специальный наполнительный клапан 2,
* Вес системы подвижных частей и усилие на рабочие плунжеры от- давления жидкости из сети низкого давления.
** Силы трения в уплотнениях и направляющих сравнительно малы. *** Разрыв струн наступает в тех случаях, когда вода не успевает поступать в должном количестве в рабочий цилиндр пресса и заполнять объем ци-. линдра, освобождающийся за движущимся плунжером, вследствие чего в ра-бочем цилиндре создается разрежение» которое может вызвать подсос в рабо-чнй цилиндр воздуха из атмосферы через сальниковые уплотнения. Этот воздух занимая верхнее положение в рабочем цилиндре, сжимается при рабочем ходе водой высокого давления и вследствие способное» расширяться нарушав* дальнейшем нормальное управление прессом. Поэтому следует предупреждать разрежение в рабочих цилиндрах.
имеющий большое сечение для прохода воды. т. е. оказывающий малое сопротивление ее движению.
Для совершения рабочего хода рабочие цилиндры соединяются с сетью высокого давления —20—32. Мн/м2 (200— 320 оти) * — или. другими словами, с аккумулятором 12, а ретурные—остаются соединенными с сетью низкого давления, куда и вытесняется жидкость из ретурных цилиндров.
Из сказанного следует, что в гидропрессовой установке имеется замкнутая гидравлическая система, по которой вода принудительно циркулирует из бака 6 к насосам 10, оттуда — в сеть высокого давления с аккумулятором 12, затем в цилиндры 1 и /5, из них в резервуары 4 низкого давления, а далее опять в сливной бак 6 через клапан 5 предельного давления.

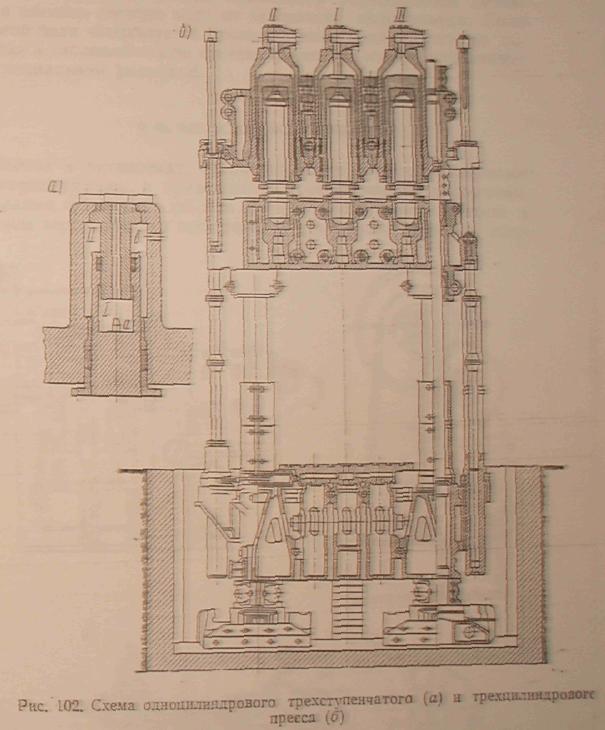

По развиваемому усилию прессы бывают одноступенчатые и многоступенчатые. На рис 102. а изображена схема трехступенчатого одноцилиндрового пресса. Первая ступень усилия пресса получается при подаче воды высокого давления в полость I цилиндра, а вода низкого давления —в полость II. Вторая ступень усилия: вода высокого давления подается в полость II, а низкого давления — в. полость I. Вследствие разницы площадей а и кольцевой b (а<b) усилие второй ступени отличается от усилия первой ступени. Третья ступень усилия, развиваемого прессом, достигается путем впуска воды высокого давления в обе полости цилиндра. От использования трех ступеней усилия одноцилиндрового пресса на производстве отказываются, так как трудно обеспечить должное уплотнение между полостями I и II цилиндра вследствие его износа.
При работе трехцилиндрового пресса (рис, 102, б) в результате впуска воды высокого давления в цилиндр I, а воды низкого давления в цилиндры II и III получается первая ступень усилия пресса. Если воду высокого давления впускать в цилиндры II и III, а цилиндр I соединить с сетью низкого давления, то—вторая ступень усилия пресса. Если одновременно все три цилиндра будут заполняться водой высокого давления, то пресс сможет развить усилие, соответствующее третьей ступени.
Таким образом, при различных ступенях усилия пресса работают либо I, либо два крайних —II и III, либо все три рабочих цилиндра. Аналогично осуществляются ступени усилия в много-цилиндровых прессах.
Использованием ступеней усилия пресса достигается экономия воды высокого давления, так как в этом случае в процессе рабочего хода часть цилиндров будет заполняться водой низкого давления.
Ступени усилия у мощных гидравлических прессов иногда получают за счет повышения давления жидкости гидравлическим мультипликатором. Мультипликатор состоит из двух цилиндров разных диаметров. Для управления цилиндром большего диаметра имеется отдельная распределительная коробка с клапанами для слива и подачи воды из аккумулятора. Плунжер управляемого цилиндра большего диаметра переходит в плунжер меньшего диаметра, входящий в другой цилнндр.
* Для крупных прессов с насосно-аккумуляторным приводом применяют в ряде случаев более высокое давление, в том числе до 100—120 Мн/м2 (1000— 200 ати) от гидравлических мультипликаторов.
