5 Расчёт основных узлов и элементов конструкции
5.1 Поверочный расчёт
Рис. 5.1
Изменение
температуры теплоносителей
Задаются значениями начальных и конечных температур теплоносителей:
Греющий теплоноситель (пар):
начальная температура: 250°С;
конечная температура: 185°С;
Нагреваемый теплоноситель (мазут):

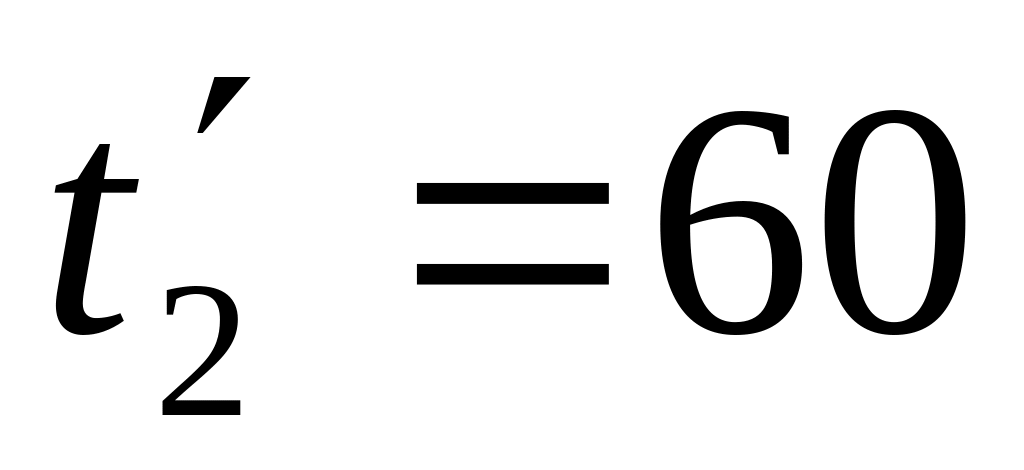

начальная температура:
°С;

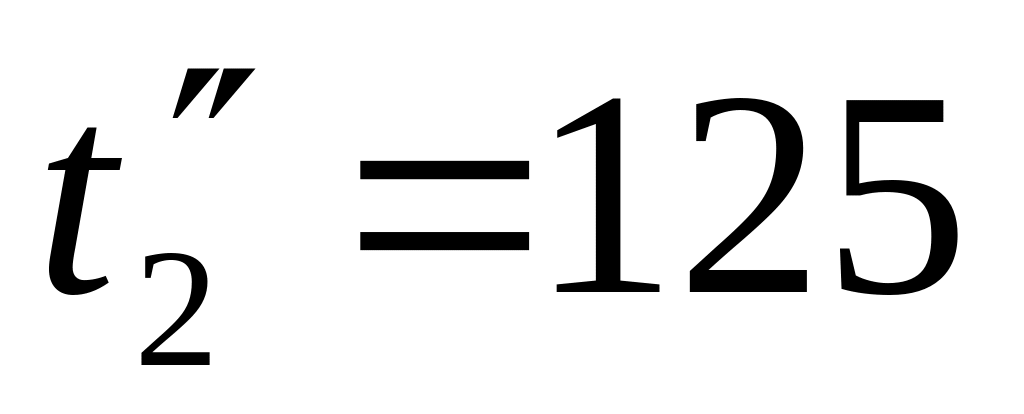

конечная температура:
°С.
Вычисляются приближенные значения средних температур теплоносителей:
Приближенное значение средней температуры греющего теплоносителя определяется по формуле [1, стр. 135]:
(5.1)
°С.

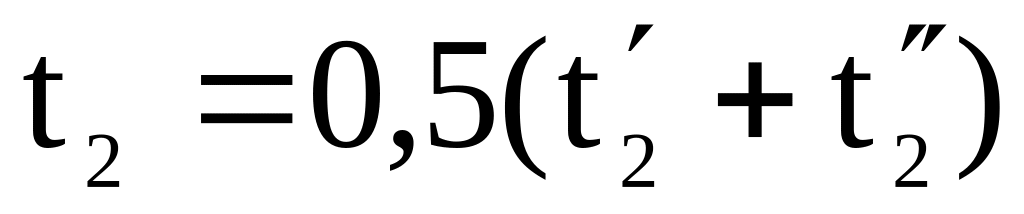

Приближенное значение средней температуры нагреваемого теплоносителя определяется по формуле [1, стр. 135]:
(5.2)
°С.
Теплофизические свойства воды при средней температуре выбираются из учебной литературы, [c.227, 1]
Теплофизические свойства греющего теплоносителя:
Теплофизические свойства нагреваемого теплоносителя:
Задаются скоростями движения теплоносителей [1, стр. 73]:
Скорость греющего теплоносителя принимается равной: ω1=1м/с;
Скорость нагреваемого теплоносителя принимается равной: ω2=3м/с;
Определяют числа Рейнольдса для теплоносителей [1, стр. 142]:
(5.3)
Для
греющего теплоносителя число Рейнольдса
определяется по формуле (5.4):
,
где Dэкв – эквивалентный диаметр, м: [1, стр. 142]
(5.5),
где D
– внутренний диаметр кожуха, м;
dнар – наружный диаметр рабочей трубки пучка, м;
n – число рабочих трубок в пучке.
м
,
что соответствует установившемуся
турбулентному режиму.

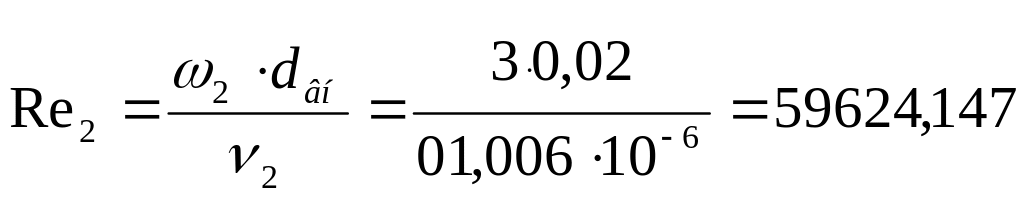

Для нагреваемого теплоносителя число Рейнольдса определяется по формуле теплоноситель (5.9):
,
где
dвн
– внутренний диаметр рабочей трубки
пучка;
,
следовательно, режим течения турбулентный.
По вычисленным значениям
и
определяет формулы для расчётного определения коэффициентов теплоотдачи [1, стр.62]
(5.6), где
- коэффициент Прандтля для теплоносителя;
- коэффициент
Прандтля при средней температуре стенки
Температура стенки определяется по формуле: [1, стр. 139]:

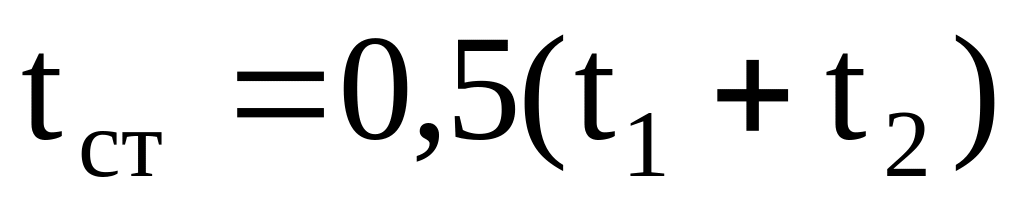

(5.7)
°С.
Коэффициент Прандтля при средней температуре стенки определяется по формуле:
,
(5.8)
где
- теплоемкость при средней температуре
стенки определяется по формуле:
(5.9)
кДж/кг·°С
- плотность при
средней температуре стенки определяется
по формуле:

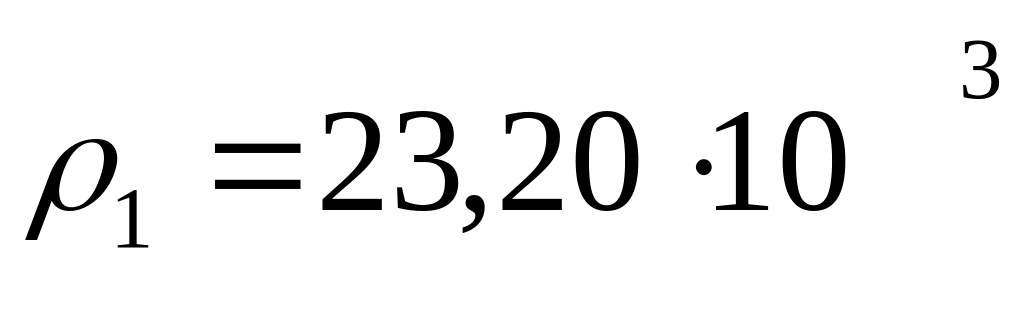

(5.10)
кг/м3
- коэффициент
теплопроводности при средней температуре
стенки вычисляется по формуле:
(5.11)
Вт/м·°С.
- коэффициент
кинематической вязкости при средней
температуре стенки вычисляется по
формуле:
(5.12)
м2/с
Для греющего теплоносителя:

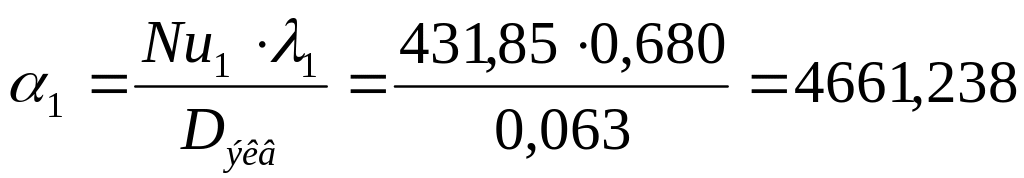

Вычисляется коэффициент теплоотдачи по формуле [1, стр.54]:
(5.13)
Вт/м2·°С
Для нагреваемого теплоносителя:
Вычисляется коэффициент теплоотдачи по формуле (5.13)
Вт/м2·°С;
Принимаются термические сопротивления [1, стр. 132]:
Для греющего теплоносителя: rз1=0,00035 Вт·°С /м2;
Для нагреваемого теплоносителя: rз2=0,00025 Вт·°С /м2.
Вычисляют коэффициент теплопередачи по формуле [1, стр. 131]:
(5.14), где
-

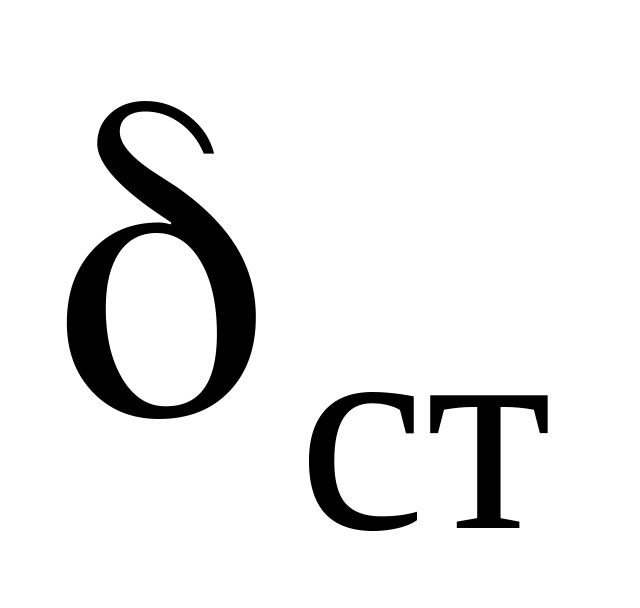

толщина стенки, м;
- коэффициент теплопроводности материала стенки определяется из таблицы [1, стр.31]
Вт/м2·°С

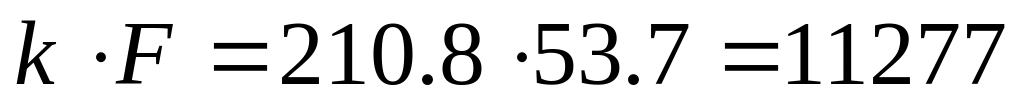

Вычисляется значение

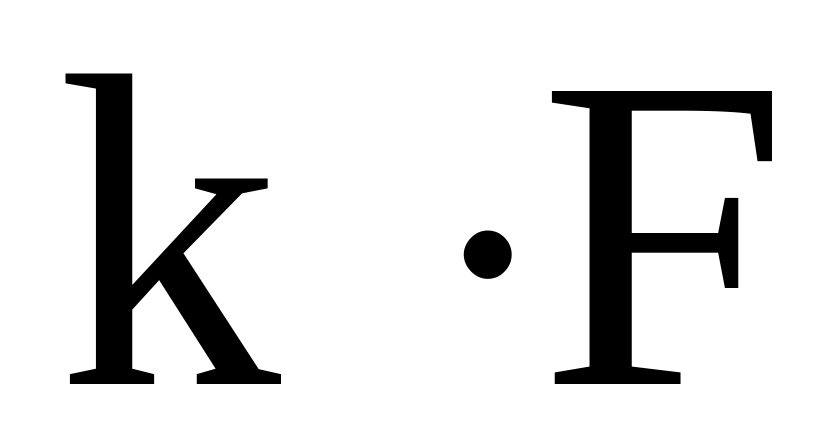

(водяной эквивалент поверхности теплообмена):
Вычисляются значения средних расходных теплоемкостей
по формуле [1, стр. 113]:
(5.15),
Расход нагреваемого теплоносителя определяется по формуле: [7, стр. 27]
(5.16)
кг/с
Определяется средняя расходная теплоемкость нагреваемого теплоносителя по формуле (5.14):
кВт/°С.
Расход греющего теплоносителя находится из уравнения теплового баланса [1, стр. 113]:
(5.17),
где
- коэффициент, учитывающий тепловые
потери [1, стр. 113]:
.
Принимается
∆tср - средний температурный напор, °С.
кг/с
Определяется средняя расходная теплоемкость греющего теплоносителя по формуле (5.15):
кВт/°С.
Определяются расчетные конечные температуры при схеме движения «противоток»:
Для греющего теплоносителя расчетная конечная температура определяется по формуле [1, стр. 136]:
(5.18),
где
- функция [1, стр. 137, Т. 3.4] Согласно таблице
°С;
Для нагреваемого теплоносителя расчетная конечная температура определяется по формуле [1, стр. 136]:
(5.19)
°С
Определяются тепловые потоки:
Тепловой поток, отдаваемый в теплообменном аппарате греющим теплоносителем, определяется по формуле [1, стр. 136, ф. 3.81]:
(5.20)
кВт;
Тепловой поток, получаемый в теплообменном аппарате нагреваемым теплоносителем, определяется по формуле[1, стр. 136, ф. 3.82]:
(5.21)
кВт
Проверяется
сходимость тепловых потоков [1, стр. 136,
ф. 3.83]:
;
(5.21)
