2. Экспериментальное определение сопротивления взаимной индук­тивности и взаимной индуктивности связанных контуров

Экспериментально сопротивление взаимной индуктивности хм двух кон­туров определяется путем измерения напряжения и тока в электрической це­пи, схема которой изображена на рис. 2.19.

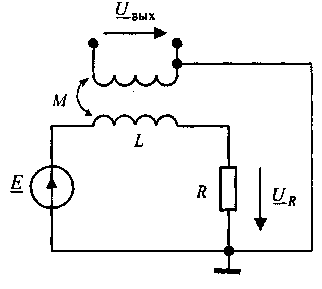

Рис. 2.19. Эквивалентная электрическая схема экспериментальной цепи для определения сопротивления взаимной индуктивности двух

Измеренное в режиме холостого хода напряжение где - ток в первичном контуре. Ток определяется по измеренной величине напряжения , которое примерно равно напряжению на резисторе R. Здесь учтено, что .

При известном сопротивлении R ток I, определяется по формуле

.

Заметим, что сопротивление взаимной индуктивности при этом оп­ределяется с систематической погрешностью, которая связана только с не­идеальностью применяемого для измерений прибора (вольтметра или осцил­лографа).

При известной частоте источника сигнала (генератора) взаимная индук­тивность М определяется по значению .

8. Вопросы для самопроверки

1. Чему равна собственная индуктивность L плоского контура, образованного полосковыми проводниками?

2. Как выражается собственная индуктивность L плоского контура, об­разованного полосковыми проводниками над проводящей поверхностью?

3. Чему равна взаимная индуктивность М двух контуров, образован­ных полосковыми проводниками, лежащими в одной плоскости?

4. Чему равна взаимная индуктивность М двух контуров, образован­ных полосковыми проводниками, лежащими в одной плоскости над прово­дящей поверхностью?

5. Как выражается взаимная индуктивность М двух контуров, образо­ванных полосковыми проводниками, размещенных в параллельных плоско­стях?

6. Влияет ли и, если влияет, то как экран, размещенный между конту­рами, образованными полосковыми проводниками, лежащими в параллель­ных плоскостях, на величину взаимной индуктивности между ними?

7. Как влияет на передачу помехового сигнала в схеме рис. 2.16?

8. Как влияет величина на передачу помехового сигнала в схеме рис. 2.17?

9. Возможно ли на основании данных о частотной характеристике коэффициента передачи помехового сигнала сделать выводы о коэффициенте передачи импульсной помехи в этой же системе и, если возможно, то как?

Библиографический список

1. Князев А.Д., Кечиев Л.Н., Петров Б. В. Конструирование радио­электронной и электронно-вычислительной аппаратуры с учетом элект­ромагнитной совместимости. - М.: Радио и связь, 1989. С. 127-133.

2. Калантаров П.Л., Цейтлин Л.А. Расчет индуктивностей. Справочная книга. - Л.:Энергоатомиздат, 1986. С. 7-89, 143-147, 176-178, 411.
