4. Задание на подготовку к работе

1. Рассчитать собственную индуктивность L плоского контура, образованного полосковыми проводниками на модели печатной платы (см. рис. 2.2). Выбор исследуемого контура осуществить в соответствии с табл. 2.1. Влиянием остальных проводников и экрана Э1 пренебречь.

Таблица 2.1

№ бригады	1	2	3	4	5	6	7	8
Пары провод- ников	1а-2а	1а-3а	2а-4а	1б-2б	1б-3б	1б-4б	2а-3а	2б-3б

2. Рассчитать взаимную индуктивность М двух контуров, лежащих в од­ной плоскости. Выбор исследуемого контура осуществить в соответствии с табл. 2.2. Влиянием остальных проводников и экрана Э1 пренебречь.

Таблица 2.2

№ бригады	1	2	3	4	5	6	7	8
Пары конту-ров	1а-2а 3а-4а	1а-3а 2а-4а	1а-4а 2а-3а	1б-2б 3б-4б	1б-3б 2б-4б	1б-4б 2б-3б	2а-3а 1а-4а	2б-3б 1б-4б

3. Рассчитать, как изменится взаимная индуктивность М между конту­рами, образованными проводниками на модели печатной платы по п. 2 при учете влияния экрана Э1. При расчете пренебречь влиянием остальных проводников, не участвующих в образовании исследуемой системы связанных контуров.

4. Рассчитать взаимную индуктивность М двух контуров, лежащих в па­раллельных плоскостях. Выбор исследуемого контура осуществить в соот­ветствии с табл. 2.3. Влиянием экрана Э1 пренебречь.

Таблица 2.3

№ бригады	1	2	3	4	5	6	7	8
Пары конту-ров	1а-2а 1б-2б	1а-3а 1б-3б	1а-4а 1б-4б	1а-3а 1б-2б	1а-4а 1б-2б	1а-4а 1б-3б	2а-3а 1б-2б	2а-3а 2б-4б

5. Рассчитать, как изменится взаимная индуктивность М между контурами по п. 4 при учете влияния экрана Э1.

6. Письменно ответить, как изменится взаимная индуктивность М между контурами по п. 3 при помещении (мысленно) в плоскости симметрично ме­жду ними сплошного плоского немагнитного металлического экрана, если а) толщина экрана больше глубины проникновения поля в медный провод­ник; б) толщина экрана меньше глубины проникновения поля в медный проводник.

7. Нарисовать схему для определения собственной индуктивности L контура методом «амперметра - вольтметра» (см. п.1 методических указа­ний). Записать выражение для расчета собственной индуктивности L по ре­зультатам измерения.

8. Нарисовать схему для определения взаимной индуктивности М двух контуров (см. п.2 методических указаний) и записать выражение для ее расчета по результатам измерения.

5. Рабочее задание

1. Собрать цепь и определить методом «амперметра - вольтметра» (см. п.1 методических указаний) собственную индуктивность одного из плоских контуров, образованных проводниками на печатной плате. Выбор исследуе­мого контура осуществить в соответствии с табл. 2.1. Частоту f генератора синусоидального напряжения Г3-33 (или Г3-34), используемого для измере­ний, установить 100 кГц. Рекомендуется установить выходное напряжение генератора , так как это уменьшает относительную погрешность измерений малых напряжений на измерительном резисторе R. Установить R = 100 Ом.

2. Для исследованного в п. 1 рабочего задания контура снять частотную характеристику в диапазоне частот 20 - 200 кГц. Измерения провес­ти с помощью той же цепи, что и в предыдущем пункте, но изменяя частоту генератора.

3. Собрать цепь и определить методом «амперметра - вольтметра» (см. п.2 методических указаний) взаимную индуктивность М двух контуров, лежащих в одной плоскости. Выбор исследуемых контуров осуществить в соответствии с табл. 2.2. Частоту f генератора синусоидального напряжения Г3-33 (или Г3-34), используемого для измерений, установить 100 кГц. Реко­мендуется установить выходное напряжение генератора , так как это уменьшает относительную погрешность измерений малых напряжений на измерительном резисторе R и зажимах вторичного (не подключенного к за­жимам генератора) контура. Установить R = 100 Ом.

4. Собрать цепь и определить методом «амперметра - вольтметра»взаимную индуктивность М двух контуров, лежащих в параллельных плос­костях. Выбор исследуемых контуров осуществить в соответствии с табл. 2.3. Измерение провести на частоте f = 100 кГц генератора синусоидального на­пряжения Г3-33 (или Г3-34), используемого для измерений. В остальном - следовать рекомендациям п. 3 рабочего задания.

5. Провести исследования индуктивной наводки за счет взаимной индук­тивной связи между контурами, образованными полосковыми проводниками. Наводка определяется напряжением на выходных зажимах вторичного (под­ключенного ко входу осциллографа) контура. Измерения провести в диапа­зоне частот 20 - 200 кГц генератора и действующем значении тока I₁ =100 мА в первичном (подключенном к выходным зажимам генератора) контуре. Ток в первичном контуре контролировать по напряжению на резисторе R и поддерживать постоянным. Измерения провести для двух значений сопро­тивления нагрузки вторичного контура: 1) ; 2) /

а) Исследовать магнитную связь двух контуров, лежащих в одной плос­кости, т. е. снять частотную зависимость , для чего собрать цепь, аналогичную рис. 2.15. Выбор исследуемой системы связанных контуров осуществить в соответствии с табл. 2.2. Контур, принимаемый в качестве первичного, указан в верхней строке раздела «пары контуров» табл. 2.2.

б) Исследовать магнитную связь двух контуров, лежащих в параллельных плоскостях (рис. 2.16). Выбор исследуемой системы связанных контуров осу­ществить в соответствии с табл. 2.3. Контур, принимаемый в качестве пер­вичного, указан в верхней строке раздела «пары контуров» табл. 2.3.

в) Повторить измерения, осуществленные в п.5б (следуя рекомендациям, указанным в п. 5 а ), но при наличии экрана между контурами. Исследуемую систему связанных контуров образовать, используя проводники с индексами "б" и "в" соответственно вместо проводников с индексами "а" и "б" и экран Э1.

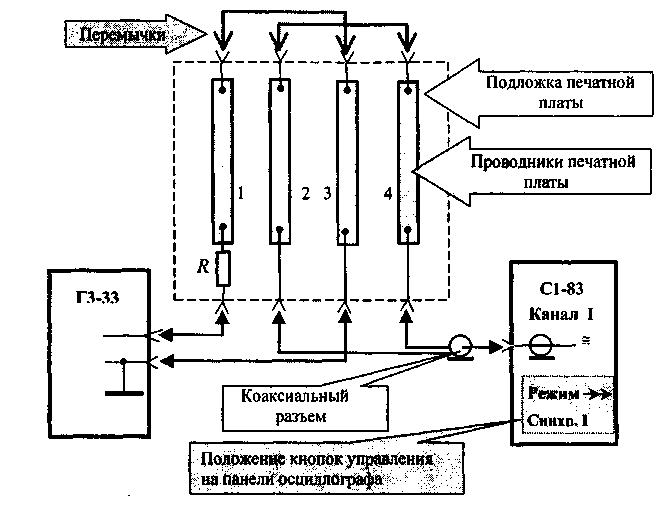

Рис. 2.15. Функциональная схема для исследования механизма передачи электромагнитной помехи за счет индуктивных связей между линиями передачи на модели печатной платы ( см. рис. 2.2). Положение перемычек показано условно. Гнезда резистора R, размещенного на модели, и соединительные провода, подключающие его, не показаны

6. Для цепей, исследованных в п.5, заменить генератор синусоидаль­ной формы генератором прямоугольных импульсов (рис. 2.17). Установить на выходе генератора параметры импульса: амплитуда - U = 60 В, длитель­ность - = 10 мкс. Снять зависимости при =1 и 10 кОм.
