4.1.3 Реле рпс-4, рпс-5, рпс-7
Малогабаритные поляризованные реле постоянного тока типа РПС изготовляются в трех модификациях: РПС-4, РПС-5, РПС-7 имеют повышенную чувствительность и стабильность и предназначены для коммутации электрических цепей постоянного тока в аппаратуре автоматики, подвижных установках.
Реле РПС-4 – с нейтральной двухпозиционной регулировкой;
Реле РПС-5 – с трехпозиционной настройкой;
Реле РПС-7 – с двухпозиционной настройкой с преобладанием к правому контакту.

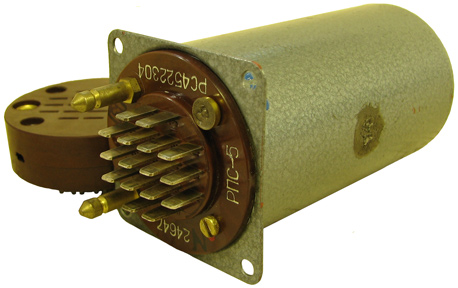

Рисунок 4.1.3 - Реле РПС-5
Конструкция всех трех модификаций реле одинакова, реле типов РПС-4 и РПС-7 отличается от реле типа РПС-5 меньшей толщиной подвесной пружины якоря (0,2 мм вместо 0,3 мм).
Реле защищено чехлом-экраном цилиндрической формы из стали ЭА толщиной 0,5 мм.
Магнитная цепь реле типа РПС построена по схеме двойного моста и состоит из верхнего и нижнего массивных оснований круглой формы из стали марки Э диаметром 30 мм и толщиной соответственно 4 и 6 мм, между которыми зажаты два постоянных магнита сечением 8,5 X 16 мм. и длиной 10,5 мм из сплава анко-2. Магниты стянуты четырьмя винтами (МЗ) из нержавеющей стали (1Х18Н9Т), завернутыми в нижнее основание. Наружная сторона магнитов отшлифована по окружности, вес магнита 7 г.
Включение реле в цепь питания и коммутации цепи производиться при помощи соединительной колодки с 16 контактными ножами. [3]
Краткие технические характеристики
Входные параметры:
Рабочий ток: 0,54 - 280 мА
Выходные параметры:
Ток: 0,01- 0,3 А
Напряжение: 6 - 36 В
Габариты: 44 х 44 х 95,5 мм (В х Ш х Д)
Вес: не более 250 г
4.2 Зарубежные электромагнитные реле
4.2.1 Реле Fujitsu серия ftr-b4

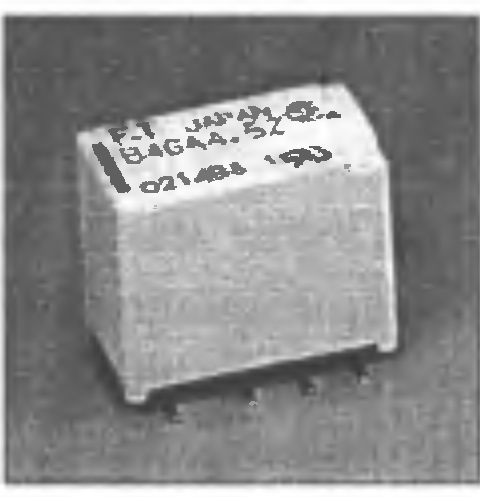

Рисунок 4.2.1 - Fujitsu серия FTR-B4
Свойства:
• Высота: максимум 9.3 мм (при монтаже через отверстия); максимум 10 мм (при поверхностном монтаже). Вес: приблизительно 1.0 г.
• Находится на рассмотрении у организаций UL и CSA.
• Соответствует правилам FCC, а также нормативам части 68.
• Соответствует спецификациям IEC 60950, UL1950 и EN60950 по значениям расстояний между реле и значению напряжения пробоя.
• Изоляционный промежуток: 1.0 мм
• Длина пути тока утечки: 1.6 мм
• Высокая надежность. Раздвоенные контакты.
• Низкая потребляемая мощность: 140 mW (стандартные реле), 100 mW (реле с блокировкой). [5]
4.2.2 Реле Fujitsu cерия um1
Рисунок 4.2.2 - Fujitsu cерия UM1
Свойства:
• Миниатюрное однополюсное реле для коммутации высокочастотных сигналов.
• Превосходные высокочастотные характеристики (при частоте 900 МГц и волновом сопротивлении измерительных приборов 75 Ω):
Изоляция — минимум 60 дБ.
Вносимые потери — максимум 1 дБ. Коэффициент КСВН — максимум 1.2
• Высокая надежность — раздвоенные контакты.
• Широкий рабочий диапазон температур.
• Пластиковый герметичный корпус.
• Существует модификация с блокировкой. [5]
4.2.3 Реле Fujitsu cерия ftr-k1

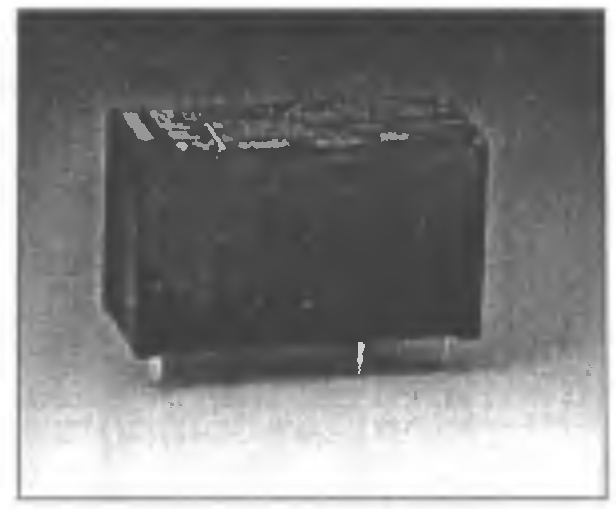

Рисунок 4.2.3 Fujitsu cерия FTR-K1
Свойства:
• Однополюсное реле на 16 А.
• Низкая посадка (высота 15.7 мм).
• Высокая степень изоляции.
Изоляционное расстояние (между катушкой и контактами): минимум 10 мм. Электрическая прочность диэлектрика: 5 kV.
Максимальное перенапряжение: 10 kV.
• Высокая устойчивость к нагреву и воспламенению.
• В материале контакта отсутствует кадмий.
• Стандарты безопасности:
Одобрено UL, CSA, VDE, SEMKO. Признано UL и CSA как класс TV-5. [5]
Литература
1 Раннев Г.Г. Мощные электромагнитные реле. Справочник инженера.- СПб.:Электронное издание, 2001.-152 с.
2 Игумнов Н. П. Типовые элементы и устройства систем автоматическо: Учебное пособие для студентов.- Канск: КПК, 2009.-180 с.
3 Игловский И.Г., Владимиров Г.В. Справочник по электромагнитным реле.- Л.:«Энергия», 1975.-480 с.
4 Светодиоды и электронные схемы [Электронный ресурс].- Режим доступа: http://www.s-led.ru/
5 Вовк П. Ю. Зарубежные электромагнитные реле – М.:МК-Пресс, 2004. – 400 с.
