4 Примеры отечественных и зарубежных аналогов

4.1 Отечественные электромагнитные реле

4.1.1 Реле рэс6

Реле РЭС6 — завальцованное, одностабильное, с одним или двумя замыкающими, размыкающими и переключающими контактами, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50—1000 Гц.

Реле РЭС6 соответствует требованиям ГОСТ 16121—79 и техническим условиям РФ4.523.009ТУ.

Условия эксплуатации.

Температура окружающей среды от —60 до +85 °С. Циклическое воздействие температур —60 и +85 °С. Повышенная относительная влажность до 98% при температуре +25 °С.

Атмосферное давление от 666 до 1039-102 Па.

Вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц — с ускорением не более 58,8 м/с2; от 50 до 400 Гц — не более 98,1 м/с2; от 400 до 1000 Гц — не более 58,8 м/с2; от 1000 до 1500 Гц — не более 98,1 м/с2.

Ударная прочность. При одиночных ударах с ускорением не более 1470 м/с2 — 9 ударов. При многократных ударах с ускорением не более 490 м/с2 — 1000 ударов, с ускорением не более 245 м/с2 — 4000 ударов.

Ударная устойчивость — с ускорением не более 49 м/с2.

Постоянно действующие линейные ускорения не более 245 м/с2.

Требования к надежности. Срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет; при хранении в неотапливаемых хранилищах, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте — 2 года; при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте — 1 год; при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте — 1 год.

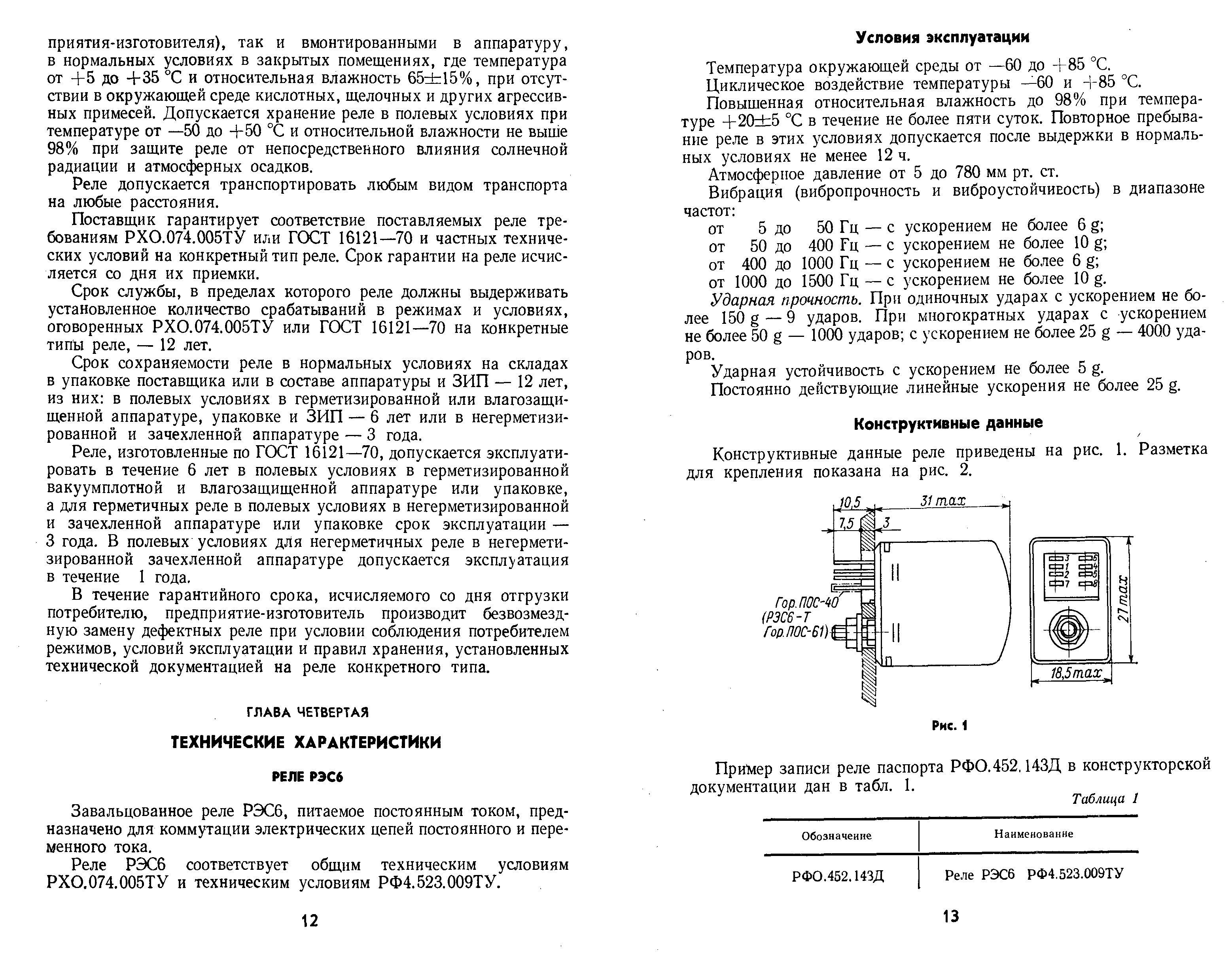

Рисунок 4.1.1 - Конструктивные данные реле РЭС6

Рисунок 4.1.2 - Разметка для крепления

Конструктивные данные. Конструктивные данные реле приведены на рис. 4.1.1. Разметка для крепления — на рис. 4.1.2. Ток питания обмотки - постоянный. Сопротивление изоляции между обмоткой и корпусом в самых тяжелых условиях - 10 мОм. Время срабатывания не более 20 мс. Отпускания не более 8 мс. Материал контактов Ср999, сопротивление контакта не более 0,6 Ом. Масса не более 34г. [3]

4.1.2 Реле ркм-1

Реле РКМ-1 – открытое, двухпозиционное, одностабильное предназначено для коммутации цепей постоянного и переменного тока в передвижных установках автоматики, сигнализации и связи. Могут также применяться в качестве линейных и разделительных реле на АТС.

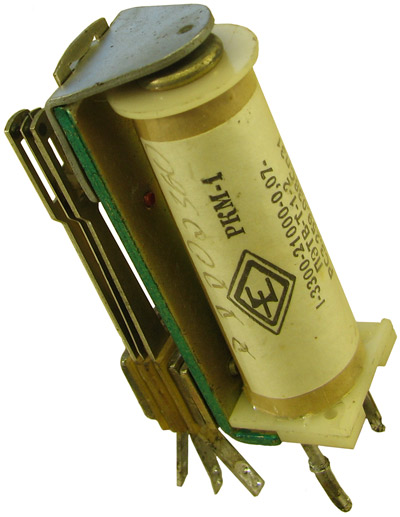

Рисунок 4.1.2 – Электромагнитное реле РКМ-1

По конструкции магнитной системы реле типа РКМ-1 похоже на реле типа РКН, но отличается от него меньшими размерами и не имеет ножевой опоры для якоря.

Замедленные реле типа РКМ-1 имеют на сердечнике (под обмоткой) короткозамкнутую обмотку из голой красномедной проволоки диаметром 0,5 мм.

Якорь реле типа РКМ-1 возвращается в исходное положение с помощью плоской пружины из алюминиевой бронзы, создающей небольшой момент.

Чувствительность реле тина РКМ-1 без возвратной пружины при малых нагрузках почти в два раза больше.

Щеки катушки изготовлены из гетинакса, в заднюю щеку катушки запрессованы четыре выводных штифта для подпайки концов обмотки. Катушка реле может быть одно-, двух -, трехобмоточная.

Контактная система реле состоит из одной, двух или трех контактных групп, собранных в одном общем пакете. Каждая группа может иметь от двух до пяти контактных пружин трапецеидальной формы. [3]

Краткие технические характеристики

Входные параметры:

Ток срабатывания: 21,5 - 105 мА

Рабочее напряжение: 3,2 - 17 В

Выходные параметры:

Ток: 0,05 - 2 А

Напряжение: 6 - 127 В

Габариты: 37 х 22 х 75 мм (В х Ш х Д)

Вес: не более 130 г
