Документация к матрице качества



Код ячеек связи	Информация, передаваемая по связи	Особо важный элемент	Важный элемент
02 04 ТПП-МТО	1. Ведомости комплектующих изделий 2. Ведомости материалов и полуфабрикатов, используемых в изделии 3. Требования ко входному контролю и методы контроля материалов 4. Требования к условиям складирования и хранения исходных материалов 5. Перечень особо важных материалов и комплектующих	+ + +	+ +
02 05 ТПП-ПР	1. Комплект рабочей КД на объект производства 2. Перечень особо важных элементов конструкции 3. Требования к промежуточному (операционному) контролю	+ +	+
02 06 ТПП-КИС	1. Техническая и нормативная документация по контролю и испытаниям готовой продукции	+
02 07 ТПП-УПХ	1. Техническая и нормативная документация на упаковку, условия складирования, хранения и транспортировки		+

           На втором этапе для анализа взята матрица морфологической структуры производственной системы М(F2 F2), т.е. матрица с односторонней связью.

Структура типовой методики проверки производства при сертификации

           Методика в общем случае состоит из шести разделов, которые охватывают ограниченную зону матрицы М(F2 F2). Для объяснения методики воспользуемся схемой матрицы, приведенной на  рис. 15.2.

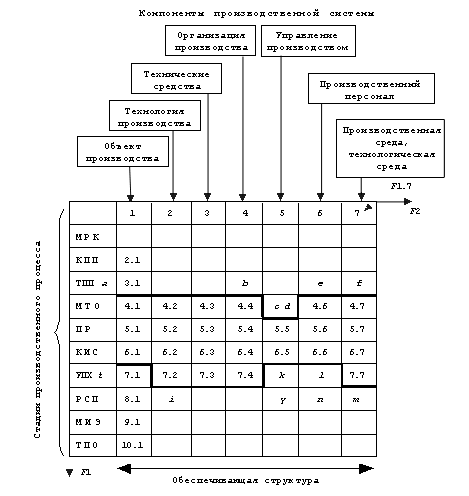

Рис.15.2. Схема матрицы морфологической структуры производственной системы: 2.1... 9.1 - потенциальные объекты контроля при сертификации производства. Двойной линией обведена собственно область проверки. 2.1 - конструкторская документация на изделие. 3.1 - технологическая документация на изделие. 4.1 - материалы, полуфабрикаты и т.п.

           Раздел 1. Определение состава конкретных объектов проверки при сертификации производства. Здесь нет никаких проверок, а с помощью матрицы М(F1 F2) определяются объекты проверки, а также фронт работ по сертификации производства. Фактически обозначается поле abcdefmnlkipt.            Раздел 2. Проверка и оценка качества готовой продукции (ячейка 6.1).            Раздел 3. Проверка процессов контроля и испытаний готовой продукции (ячейки 6.2 ... 6.7, или строка КИС). Все средства контроля должны быть поверены или калиброваны. Методики контроля должны соответствовать ТУ. Необходимо наличие всей документации.            Раздел 4. Проверка процессов материально-технического снабжения (ячейки 4.1 ...4.7, или строка МТО).            Раздел 5. Проверка процессов производства (ячейки 5.1 ... 5.7, или строка ПР).            Раздел 6. Проверка процессов упаковки, транспортировки и хранения готовой продукции (ячейки 7.2 ... 7.7, или строка УПК).            Раздел 2 является одним из наиважнейших и предусмотрено три коэффициента, с помощью которых производится оценка качества:

      - коэффициент возврата продукции на доработку;

            - коэффициент физической убыли продукции по причине неисправляемого  брака;

            - коэффициент рекламаций.

           Здесь N - количество изготовленной продукции за плановый период;         - количество продукции, возвращенной на доработку в плановый период;         - количество продукции, подлежащей утилизации за плановый период;         - количество ремонтов, выполненных за плановый  период времени;         - количество рекламаций, полученных за плановый  период времени;         - количество продукции, реализованной за плановый период времени.

           Обычно значения N, , , , , заносят в таблицу, пример заполнения которой дан в табл. 15.2.

Таблица 15.2
