  1. Технические данные одинарных бетонных реакторов

тип

Uн, кВ

Iн, A

Хр, Ом

Iтерм.ст., кА при t=8 с

P, кВт

iдин.ст., кА

Масса фазы, т

РБ, РБУ, РБГ10-400-0,35

10

400

0,35

9,8

1,6

25

0,88

РБ, РБУ, РБГ10-400-0,45

10

400

0,45

9,8

1,9

25

0,88

РБ, РБУ, РБГ10-630-0,25

10

630

0,25

15,75

2,5

40

0,93

РБ, РБУ10-630-0,40

10

630

0,40

12,6

3,2

32

1,16

РБГ10-630-0,40

10

630

0,40

12,6

3,2

33

1,02

РБ, РБУ, РБГ10-630-0,56

10

630

0,56

9,45

4,0

24

1,13

РБ, РБУ, РБГ10-1000-0,14

10

1000

0,14

24,8

3,5

63

1,12

РБ, РБУ10-1000-0,22

10

1000

0,22

19,3

4,4

49

1,34

РБГ10-1000-0,22

10

1000

0,22

24,8

4,4

55

1,19

РБ, РБУ, РБГ10-1000-0,28

10

1000

0,28

17,5

5,2

45

1,49

РБ, РБУ, РБГ10-1000-0,35

10

1000

0,35

14,6

5,9

37

1,86

РБ, РБУ, РБГ10-1000-0,45

10

1000

0,45

11,4

6,6

29

1,56

РБ, РБУ, РБГ10-1000-0,56

10

1000

0,56

9,45

7,8

24

1,67

РБ, РБУ10-1600-0,14

10

1600

0,14

26

6,1

66

1,77

РБГ10-1600-0,14

10

1600

0,14

31,1

6,1

79

1,61

РБ, РБУ10-1600-0,20

10

1600

0,20

20,5

7,5

52

2,04

РБГ10-1600-0,29

10

1600

0,29

23,6

7,5

60

1,83

РБ, РБУ, РБГ10-1600-0,25

10

1600

0,25

19,3

8,3

49

2,23

РБ, РБУ, РБГ10-1600-0,35

10

1600

0,35

14,6

11,0

37

2,53

РБД, РБДУ10-1600-0,14

10

1600

0,14

19,3

11,0

66

2,38

РБГ10-2500-0,14

10

2500

0,14

31,1

11,0

79

2,07

РБД, РБДУ10-2500-0,20

10

2500

0,20

26,5

14,0

52

2,46

РБГ10-2500-0,20

10

2500

0,20

23,6

14,0

60

2,18

РБДГ10-2500-0,25

10

2500

0,25

19,3

16,1

49

2,74

РБДГ10-2500-0,35

10

2500

0,35

14,6

20,5

37

3,04

РБДГ10-4000-0,105

10

4000

0,105

38,2

18,5

97

2,16

РБДГ10-4000-0,28

10

4000

0,28

25,6

27,7

65

2,89

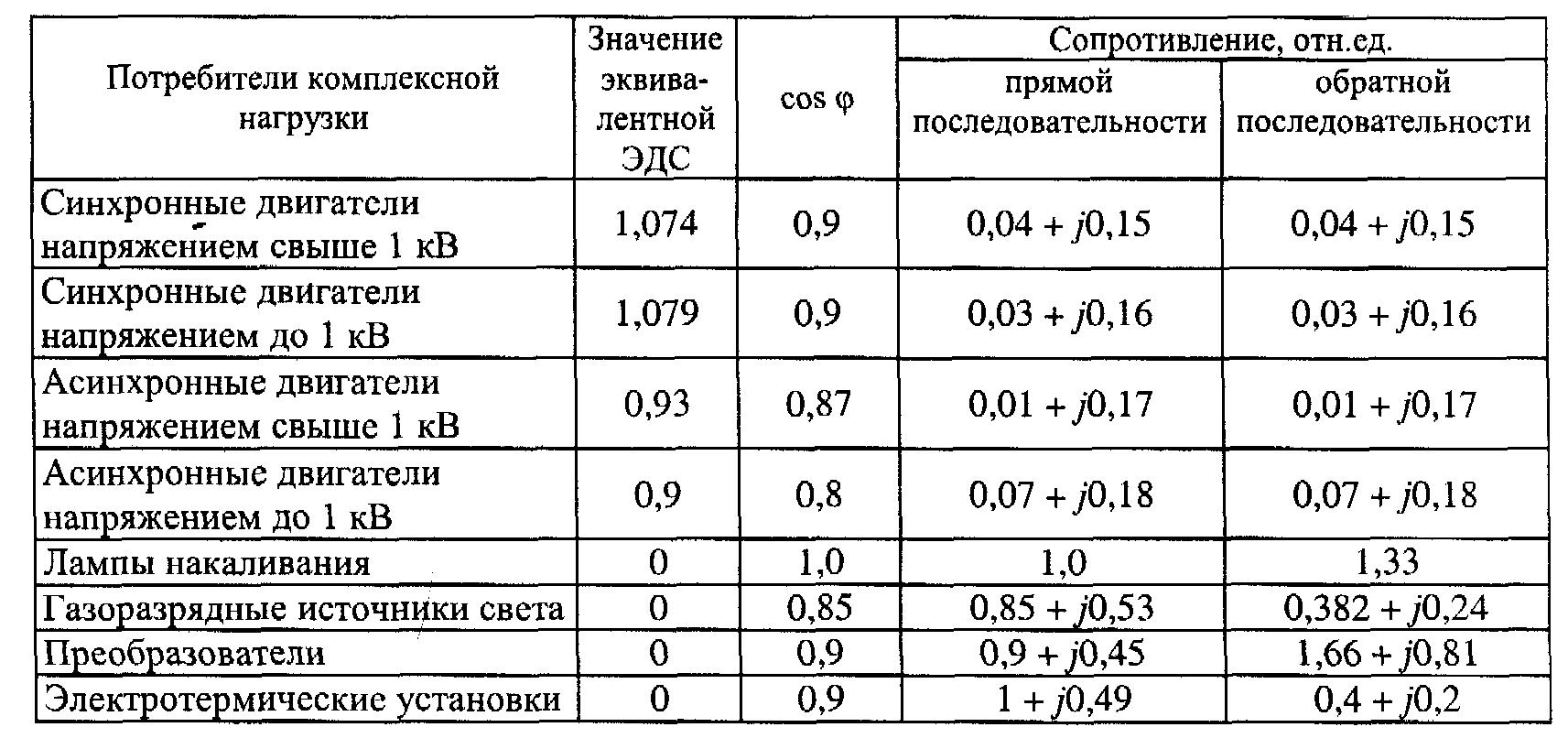

  1. Параметры элементов комплексной нагрузки

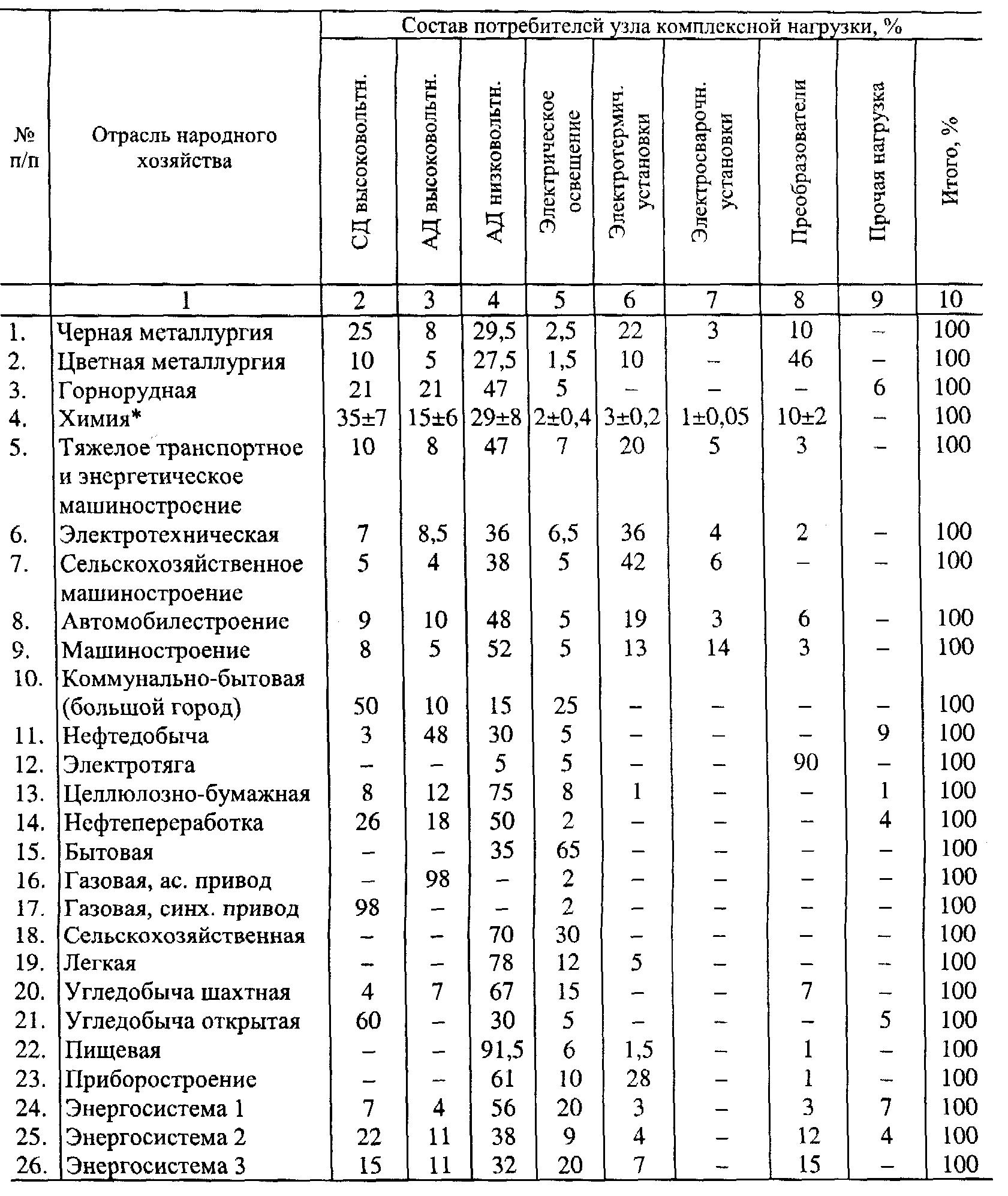

  1. Типовой состав комплексной нагрузки

  1. Трансформаторы с номинальными напряжениями выше 35 кВ.

<TBODY>Тип

Sном кВА

Sн-н

кВА

Uвн кВ

Uсн кВ

Uнн

кВ

Pх кВт

Pк кВт

Uк % (В-Н)

Uк % (В-С)

Uк % (С-Н)

Iх

%

ТДЦ-125000/220

125000

242

13,8

120

380

11

0,55

ТДЦ(ТЦ)-200000/220

200000

242

13,8

130

660

11

0,4

ТДЦ(ТЦ)-200000/220

200000

242

15,75

130

660

11

0,4

ТДЦ(ТЦ)-200000/220

200000

242

18

130

660

11

0,4

ТДЦ(ТЦ)-250000/220

250000

242

13,8

207

600

11

0,5

ТДЦ(ТЦ)-250000/220

250000

242

15,75

207

600

11

0,5

ТДЦ(ТЦ)-400000/220-73(71)У1

400000

242

13,8

330

880

11

0,4

ТДЦ(ТЦ)-400000/220-73(71)У1

400000

242

15,75

330

880

11

0,4

ТДЦ(ТЦ)-400000/220-73(71)У1

400000

242

20

330

880

11

0,4

ТДЦ-400000/220-78Т1

400000

237

21

315

850

11

0,5

ТЦ-630000/220-74У1

630000

242

15,75

380

1200

12,5

0,35

ТЦ-630000/220-74У1

630000

242

20

380

1200

12,5

0,35

ТНЦ-630000/220

630000

242

15,75

400

1200

12,5

0,35

ТНЦ-630000/220

630000

242

20

400

1200

12,5

0,35

ТНЦ-630000/220

630000

242

24

400

1200

12,5

0,35

ТНЦ-1000000/220

1000000

242

24

480

2200

11,5

0,4

АТДЦТН-63000/220/110

63000

32000

230

121

11

37

200

35

11

22

0,45

АТДЦТН-63000/220/110

63000

32000

230

121

38,5

37

200

35

11

22

0,45

АТДЦТН-200000/220/110

200000

80000

230

121

6,3

105

430

32

11

20

0,45

АТДЦТН-200000/220/110

200000

80000

230

121

6,6

105

430

32

11

20

0,45

АТДЦТН-200000/220/110

200000

80000

230

121

38,5

105

430

32

11

20

0,45

АТДЦТН-200000/220/110

200000

100000

230

121

10,5

105

430

32

11

20

0,45

АТДЦТН-200000/220/110

200000

100000

230

121

11

105

430

32

11

20

0,45

АТДЦТН-250000/220/110

250000

125000

230

121

10,5

120

500

32

11

20

0,4

АТДЦТН-250000/220/110

250000

125000

230

121

11

120

500

32

11

20

0,4

АТДЦТН-250000/220/110

250000

100000

230

121

38,5

120

500

32

11

20

0,4

АТДЦТН-250000/220/110-75У1

250000

125000

230

121

11

145

520

32

11

20

0,5

АТДЦТН-250000/220/110-75У1

250000

125000

230

121

13,8

145

520

32

11

20

0,5

АТДЦТН-250000/220/110-75У1

250000

125000

230

121

15,75

145

520

32

11

20

0,5

АТДЦТН-250000/220/110-75У1

250000

100000

230

121

38,5

145

520

32

11

20

0,5

<TBODY>Тип

Sном, кВА

Sн-н, кВА

Uвн, кВ

Uсн, кВ

Uнн, кВ

Pх, кВт

Pк, кВт

Uк, % (В-Н)

Uк, % (В-С)

Uк, % (С-Н)

Iх, %

АТДЦТН-250000/500/110

250000

100000

500

121

10,5

200

690

33

13

18,5

0,4

АТДЦТН-250000/500/110

250000

100000

500

121

38,5

200

690

33

13

18,5

0,4

АОДЦТН-167000/500/220

167000

50000

500/1,73

230/1,73

10,5

90

315

35

11

21,5

0,25

АОДЦТН-167000/500/220

167000

50000

500/1,73

230/1,73

11

90

315

35

11

21,5

0,25

АОДЦТН-167000/500/220

167000

50000

500/1,73

230/1,73

38,5

90

315

35

11

21,5

0,25

АОДЦТН-167000/500/220

167000

67000

500/1,73

230/1,73

13,8

90

315

35

11

21,5

0,25

АОДЦТН-167000/500/220

167000

83000

500/1,73

230/1,73

15,75

90

315

35

11

21,5

0,25

АОДЦТН-167000/500/220

167000

83000

500/1,73

230/1,73

20

90

315

35

11

21,5

0,25

АОДЦТН-267000/500/220

267000

67000

500/1,73

230/1,73

10,5

125

470

37

11,5

23

0,25

АОДЦТН-267000/500/220

267000

67000

500/1,73

230/1,73

13,8

125

470

37

11,5

23

0,25

АОДЦТН-267000/500/220

267000

67000

500/1,73

230/1,73

38,5

125

470

37

11,5

23

0,25

АОДЦТН-267000/500/220

267000

83000

500/1,73

230/1,73

15,75

125

470

37

11,5

23

0,25

АОДЦТН-267000/500/220

267000

120000

500/1,73

230/1,73

20

125

470

37

11,5

23

0,25

<TBODY>Тип

Sном кВА

Uвн кВ

Uнн

кВ

Pх кВт

Pк кВт

Uк %

Iх

%

ТДЦ-80000/110

80000

121

13,8

85

310

11

0,6

ТДЦ-125000/110

125000

121

13,8

120

400

10,5

0,55

ТДЦ-200000/110

200000

121

13,8;

170

550

10,5

0,5

ТДЦ-200000/110

200000

121

15,75

170

550

10,5

0,5

ТДЦ-250000/110

250000

121

15,75

200

640

10,5

0,5

ТДЦ-400000/110

400000

121

20

320

900

10,5

0,45

ТМН-6300/110

6300

115

16,5

10

44

10,5

1

ТДН-10000/110

10000

115

16,5

14

58

10,5

0,9

ТДН-10000/110

10000

115

22

14

58

10,5

0,9

ТДН-10000/110

10000

115

34,5

14

58

10,5

0,9

ТДН-16000/110

16000

115

16,5

18

85

10,5

0,7

ТДН-16000/110

16000

115

22

18

85

10,5

0,7

ТДН-16000/110

16000

115

34,5

18

85

10,5

0,7

ТДН-25000/110

250000

115

38,5

25

120

10,5

0,65

ТДН-40000\110

400000

115

38,5

34

170

10,5

0,55

ТДН-63000/110

630000

115

38,5

50

245

10,5

0,5

ТДН-80000/110

800000

115

38,5

58

310

10,5

0,45

Тип

РН, МВт

UН, кВ

cosН

ТВФ-63-2ЕУ3

63

10,5

0,8

0,1361

0,202

1,5131

0,166

0,0672

6,15

0,82

1,345

1,531

1,1025

0,247

0,1985

ТВФ-120-2У3

100

10,5

0,8

0,192

0,278

1,907

0,234

0,097

6,5

0,9

1,5

1,8

0,12

0,4

0,33

ТВВ-160-2ЕУ3

160

18

0,85

0,213

0,304

1,713

0,25

0,1

5,42

0,96

1,55

1,73

0,12

0,408

0,325

ТВВ-220-2ЕУ3

220

15,75

0,85

0,1908

0,275

1,88

0,232

0,086

6,38

0,934

1,53

1,72

0,117

0,307

0,213

ТВВ-320-2ЕУ3

320

20

0,85

0,173

0,258

1,698

0,211

0,0876

6,87

0,892

1,44

1,924

0,136

0,311

0,2435

ТВВ-500-2ЕУ3

500

20

0,85

0,242

0,355

2,56

0,295

0,141

9,2

1,28

2,1

2,4

0,16

0,34

0,28
