1. Вихідні дані та галузь застосування технологічної карти
Технологічна карта розроблена на зведення мережі водовідведення.
Вихідні дані:
труби – азбестоцементні, діаметром 400 мм;
тип ґрунту – глина;
вид з’єднання – муфтове;
період будівництва – літній;
відстань транспортування – 5 км;
Мережа будується в мікрорайоні, посередині вулиці.
Поперечний профіль вулиці
Ширина вулиці а1:
Схема розміщення кварталів та колодязів
Мережа водовідведення монтується за допомогою стрілового крану. Траншеї відриваються екскаватором «зворотна лопата» марки ЕО-3322, з ємністю ковша 0,4 м3, зворотна засипка траншеї після прокладання трубопроводу виконується бульдозером марки Д3-29.
Труби для будівництва доставляються бортовою машиною.
Визначення відстаней між колодязями, робочих позначок над ними, довжини траси і кількості колодязів. Розрахунки проводимо в таблиці 1.
Таблиця 1 – Визначення відстаней між колодязями та робочих позначок між ними
Колодязі |
1-21 |
21-23 |
23-28 |
28-30 |
|
Відстані, м |
4b+4а1= 4·120+4·24= 576 |
2a+2а1= 2·120+2·24= 288 |
b+а1= 120+24= 144 |
2a+2а1= 2·120+2·24= 288 |
|
Позначка поверхні землі над колодязем, м |
m1=69,1 |
m5=67,3 |
m7=66,3 |
m8=66,2 |
m10=64,9 |
Червона позначка над колодязем, м |
69,1-2,1= 67,0 |
576·0,004=2,3 67,0-2,3=64,7 |
288·0,004=1,15 64,7-1,15=63,55 |
144·0,004=0,58 63,55-0,58=62,97 |
288·0,004=1,15 62,97-1,15=61,82 |
Робоча позначка над колодязем, м |
2,1 |
67,3-64,7=2,6 |
66,3-63,55=2,75 |
66,2-62,97=3,23 |
64,9-61,82=3,03 |
Середня позначка колодязя, м |
Нс=(2,1+2,6+2,75+3,23+3,03)/5=2,74 м |
||||
Довжина траси,м |
1296 м |
||||
Кількість колодязів |
22 |
||||
крок
колодязів,
Характеристика труб:
довжина стволу труби L=3,95 м;
товщина стінки S=29,5 мм;
маса труби m=335 кг;
діаметр муфти зовнішній Дм.з.=517 мм;
маса муфти mм.=21,8 кг.
Вибір колодязя за умовними діаметрами труб [1, табл..7.1,дод.7] наведено в таблиці 2.
Таблиця 2 – Специфікація виробів та матеріалів на колодязь
Назва виробу |
Марка виробу |
Дв кілець і лазів |
Дз виробу, мм |
Висота кілець, мм |
Товщина виробу, мм |
Маса виробу, т |
Плита днища |
КЦД-15 |
- |
2000 |
- |
120 |
0,94 |
З/б лоткова частина |
|
- |
2000 |
- |
600 |
- |
Кільце стінове |
КЦ-15-9 |
1500 |
1680 |
890 |
90 |
1 |
Плита перекриття |
КЦП2-15 |
700 |
1680 |
- |
150 |
0,68 |
Кільце горловини |
КЦ-7-9 |
700 |
840 |
290 |
70 |
0,13 |
Люк |
|
- |
- |
- |
- |
0,1 |
Плиту днища виконуємо монолітну залізобетонну товщиною 0,12 м.
Кільця стінові
КЦ-15-9 – висота кільця h =890мм, товщина виробу 180мм, маса виробу – 1 т.
Плита перекриття
КЦП2-15 – маса виробу – 0,68 т.
Кільце горловини
КЦ-7-9 – висота кільця h =290мм, товщина виробу 140мм, маса виробу – 0,13 т.

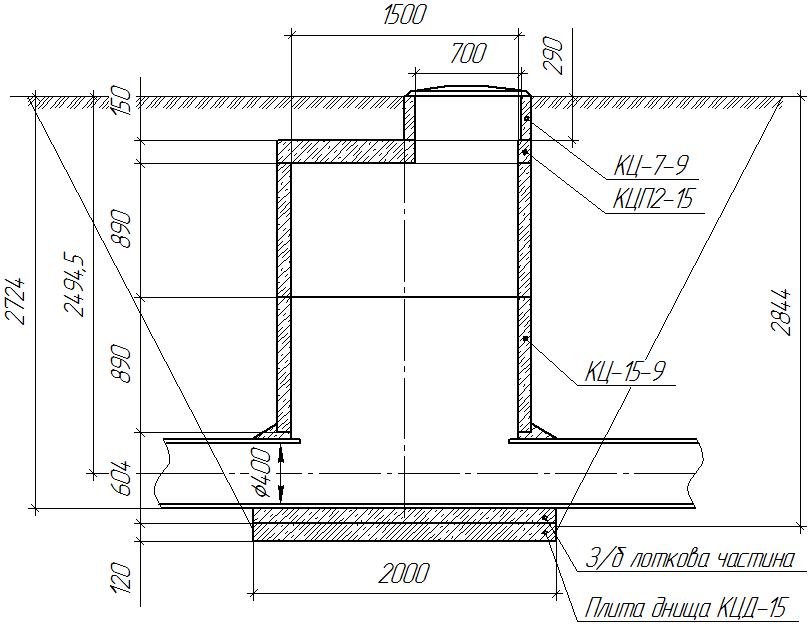

Колодязь буде мати такий вигляд:
