4.2.3. Рубка стен «в лапу»

Другой способ — рубка «в лапу» (её ещё называют “без остатка” или “ласточкин хвост”) появился в XVI веке. Рубка «в лапу» предусматривает чистый угол без остатка. В городах к концу XIX — началу XX века соединение «в лапу» получило распространение (в деревнях оно до сих пор большая редкость). Торцы сруба зашиваются накладными досками, чтоб закрыть доступ ветра и влаги в капилляры бревен. Для строительства дома этим способом чаще используются двухкантные брусья.

Рисунок 5.84 - Рубка стен "в лапу"

Рубка «в лапу» требует высокой квалификации мастера. Все плоскости соединения ровные. Однако нижняя и верхняя плоскости чередуют угол наклона. Благодаря этому каждое бревно сцеплено с соседними — верхним и нижним — так, что не позволяют ему вывернуться наружу. Иногда для увеличения прочности соединения оставляется на верхней плоскости нижнего бревна небольшой шип, а на нижней плоскости верхнего вытесывается такого же размера гнездо. Причем шип всегда располагают у внутреннего угла сруба. Такое соединение называют «лапа с присеком».

Срубы в лапу выполняют только из бревен одинаковой толщины. На торцах размечают лапы по шаблону. Размеры лап зависят от толщины бревен. Первый, или окладной, т.е. нижний венец, часто не отесывают. Для него следует брать самую высококачественную древесину.

Приступая к врубке, все концы бревен предварительно на длину 1-1,5 диаметра отесывают на четыре канта, придавая им форму квадратного бруса, но совершенно одинакового сечения. После этого на каждом стесанном конце бревна отмеривают толщину канта. Затем торец и вертикальные стороны отесанных концов делят на восемь равных частей и через точки деления проводят линии, параллельные отесанным сторонам, и метят полученные ребра буквами АБ, ВГ, ДЕ и Ж3.

С

Рисунок 5.85 - Разметка бревна при рубке "в лапу"

верху и снизу на ребре АБ откладывают по 1/8 его части, на ребре ВГ и ДЕ - по 2/8 части и на ребре Ж3 - по 3/8 части. 3атем соединяют намеченные точки прямыми линиями и получают ребра «лапы», равные по АБ - б/8, по ВГ и ДЕ - 4/8 и по ЖЗ - 2/8 стороны бруса.

Осторожно и аккуратно срезают лишнюю древесину, получают лапу. Паз размечают и выбирают так же, как при рубке «в обло».

4. Другие виды врубок

Рубка «в охлоп» по технологии почти полностью напоминает угол «в чашу» («в обло»). Единственное различие — чаша вырубается в верхнем бревне. Вначале такой глубины, чтобы бревна только соприкоснулись друг с другом — верхнее подгоняемое и нижнее уже установленное. Затем отмечается чертой граница желоба. На сколько бревно сядет после его вырубки, на столько и придется дорубить чашу. Эта рубка называется так потому, что верхнее бревно с чашей прихлопывает нижнее. Когда все хорошо подогнано, то бревно при установке на место издает звук: «хлоп»! Однако такая работа требует навыка. Это соединение обладает высокой практичностью, поскольку из-за положения чаши влага туда не проникает и бревно дольше сохраняется. Соединение «в охлоп» использовали при рубке домов, амбаров и бань.

Рисунок 5.86 - Рубка "в охлоп"

Соединение «в крюк» считается лучшим в отношении прочности и тепла. Оно выполняется с остатком. Формы его заимствованы от рубки «в охлоп» и от рубки «в чашу». Половина чаши выбирается в нижнем бревне и половина — в верхнем. В нем же делается и желоб. Это соединение в наши дни встречается редко.

Рисунок 5.87 - Рубка "в крюк"

«В забир» или «в столб» возводятся хозяйственные постройки. В землю вкапываются четыре столба по углам. Если сооружение большой длины, то количество столбов увеличивают. Промежутки между ними заполняют бревнами, образующими стены. Их располагают горизонтально. Все бревна одной длины. С обоих концов вырезаются шипы. Они входят в продольные пазы, выбранные на столбах. Желоб в каждом верхнем бревне выбирается так же, как и во всех видах рубок, описанных выше. На севере деревянные столбы часто заменяли каменными большого сечения и вставляли в пазы бревна целиком, не изготавливая шипы. Так строили скотные дворы и складские помещения.

Рисунок 5.88 - Соединение "в забир"

Существует еще множество видов рубок, например: в угол, в погон, в иглу, в перевязку и в полдерева.

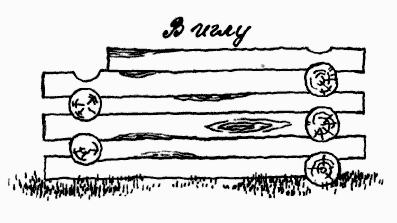

Рисунок 5.89 - Рубка "в погон"	Рисунок 5.90 - Рубка "в иглу"
Рисунок 5.91 - Рубка "в перевязку"	Рисунок 5.92 - Рубка "в полдерева"
